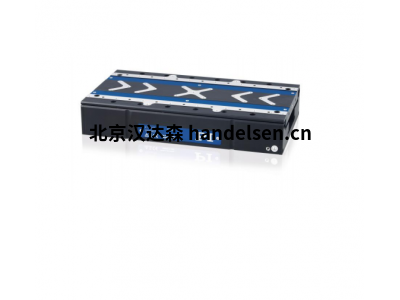

PI V-551 PIMag®精密線性平臺

磁力直接驅動器帶來高速度和高精度

行程范圍達230毫米

絕對編碼器分辨率為1納米

設計緊湊，寬度為160毫米

速度高達0.5米/秒

優異的導向精度

由于平滑運行的精密線性導向裝置采用交叉滾柱軸承，因此該線性定位平臺特別適合速度恒定的掃描應用。防蠕動系統可靠地防止保持架蠕變。導向裝置在所有操作條件下都具有高負載能力和高精度。

平臺采用無鐵芯磁力直接驅動器，使得高速度和大加速度成為可能。憑借此無摩擦驅動器以及由PI出品的運動控制器提供的正弦換流控制，實現了高位置分辨率。推力和拉力均可自由調節。

絕對編碼器提供明確的位置信息，使得能夠即刻確定位置。這意味著在接通期間無需定位，提高了操作過程中的效率和安全性。以極高的精度直接在運動平臺上進行位置測量，因此非線性效應、機械作用或彈性形變不會對位置測量造成影響。

工業和科研。自動化、測量技術、光子學以及半導體或平板顯示器制造中的精密掃描

訂購信息

V-551.2B

PIMag®精密線性平臺，160 mm寬，60 mm行程，150 N負載能力，絕對編碼器，1 nm傳感器分辨率，無鐵三相直線電機

V-551.2D

PIMag®精密線性平臺，160 mm寬，60 mm行程，150 N負載能力，帶sin / cos的PIOne線性編碼器信號傳輸，2μm傳感器信號周期，無鐵芯三相線性電機

V-551.4B

PIMag®精密線性平臺，160 mm寬，130 mm行程，150 N負載能力，絕對編碼器，1 nm傳感器分辨率，無鐵三相直線電機

V-551.4D

PIMag®精密線性平臺，160 mm寬，130 mm行程，150 N負載能力，帶sin / cos的PIOne線性編碼器信號傳輸，2μm傳感器信號周期，無鐵芯三相線性電機

V-551.7B

PIMag®精密線性平臺，160 mm寬，230 mm行程，150 N負載能力，絕對編碼器，1 nm傳感器分辨率，無鐵三相直線電機

V-551.7D

PIMag®精密線性平臺，160 mm寬，230 mm行程，150 N負載能力，帶sin / cos的PIOne線性編碼器信號傳輸，2μm傳感器信號周期，無鐵芯三相線性電機
