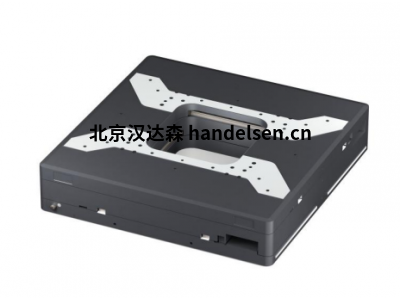

德國 PI V-738 PIMag精密XY位移平臺

通光孔徑，高運動精度和穩定性，磁力直接驅動

行程為102毫米×102毫米(4")

單向重復精度達0.1微米

三相線性電機

大孔徑，150毫米×150毫米

速度達500毫米/秒

高分辨率增量線性編碼器

PIMag磁力直接驅動

三相磁性直接驅動器在動力傳動系統中未使用機械零件，其可直接將驅動力傳輸至運動平臺，且無摩擦。驅動器可實現高速度和高加速度。 無鐵芯電機非常適合對精度有超高要求的定位任務，因?yàn)槠洳粫?huì)與永久性磁鐵發生不良作用。這樣即使在最低的速度下也能保持平穩的運行，同時，在高速狀態下也不會產生振動。避免了控制的非線性行為并且每個位置都很容易控制。驅動力可任意設定。

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

可按需提供其他行程。

再循環滾珠軸承

再循環滾珠軸承經過認真組裝后，具有高負載能力、長使用壽命、使用免保養和高導向精度等多種特點。平臺的移動部件由在兩個導軌上移動的四個預加載線性球形軸承支持。每個軸承單元由兩個獨立的循環滾珠軸承組成。

應用領域

醫藥行業, 激光切割, 掃描, 生物技術, 計量, AOI（自動光學檢驗）, 顯微鏡
