德國ENGEL帶永磁場的刷 2 極直流電機GNM 4125A系列

　　德國ENGEL帶永磁場的刷 2 極直流電機GNM 4125A系列

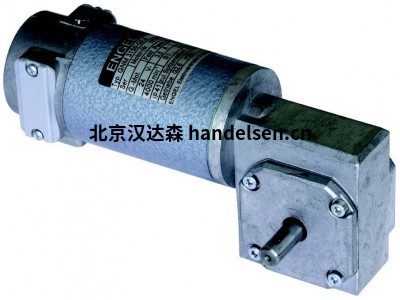

　　帶永磁場的刷 2 極直流電機。拆下蓋板可訪問畫筆支架開口。帶4個線程的法蘭安裝(見繪圖)。

　　電機還配有直流塔喬發電機和/或增量編碼器。

　　電機還配有設備插頭 DIN 43650。

　　根據 VDE 0530 的公差。未根據 VDE 0530 指定的公差± 10%。所有值僅適用于 0 至 40 °C 的溫度范圍內，不得超出，即使是很短的時間，否則存在磁力減弱的風險。

　　一般數據

　　額定速度 1600.0 min-1

　　名義電壓 24 V

　　額定電流 2.15 A

　　名義權力 35.0 W

　　操作模式 S1

　　保護程度 IP 54

　　旋轉方向 倒車

　　連接類型 曼泰萊通

　　類型 即時B14

　　直徑 70.0 mm

　　長度 118.0 mm

　　機械數據

　　慣性的大規模時刻 0.0558 · 10-3千克米2

　　名義扭矩 0.209 Nm

　　最大連續扭矩 0.23 Nm

　　開始扭矩 0.87 Nm

　　每個扭矩的速度變化 21.0 N-1厘米-1分鐘-1

　　機械時間恒定 12.3 ms

　　摩擦扭矩 0.025 Nm

　　轉子重量 0.425 kg

　　FR(允許徑向軸負載) 130.0

　　F一(允許軸軸負載) 52.0

　　電氣數據

　　電樞抵抗 2.52 Ω

　　錨感應 5.8 mH

　　終端阻力 2.66 Ω

　　電壓恒定 11.47 min-1

　　扭矩常數 0.11 Nm/A

　　啟動電流 9.0 A

　　最大峰值電流 14.0 A

　　電時間恒定 2.2 ms

　　熱數據

　　最大環境溫度 40.0 °C

　　絕緣類 F

　　熱時間恒定 F分鐘

　　溫度上升而不冷卻 6.1 K/W

　　Optional Holding Brake B 2.4

　　名義電壓 24 V

　　額定電流 0.35 A

　　統計。 制動扭矩(電機軸) 0.8 Nm

　　每小時切換次數最多 2000.0 Nm
