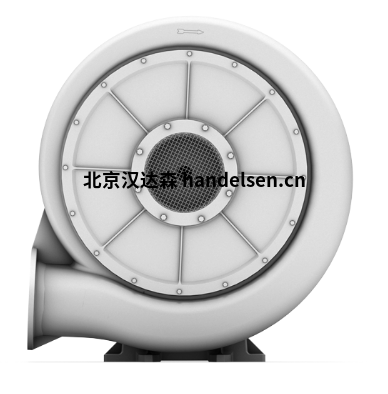

Elektror離心式通風機不同結構形式解析



　　在輸送固體粉末狀物料的時候我們經常選用的是螺旋輸送機，在氣體的輸送和運輸?shù)臅r(shí)候要選擇風機，風機的類型共有：離心式風機、軸流式通風機、羅茨鼓風機。



　　離心式通風機有各種不同的結構形式：



　　(1)旋轉方向不同的結構型式



　　離心式通風機可以做成右旋或左旋兩種。從原動機一端正視，葉輪旋轉為順時針方向的稱為右旋，Elektror離心式通風機吳亞男用“右，表示;反之，則為左旋，用“左，表示。



　　(2)進氣方向不同的結構型式



　　離心式通風機的進氣方式有單側進氣(單吸)和雙側進氣(雙吸)兩種。



　　單吸通風機又分單側單級葉輪和單側雙級葉輪兩種。在同樣倩況下Elektror離心式通風機吳亞男，雙級葉輪產生的風壓是單級葉輪的兩倍。



　　(3)傳動方不同的結構型式



　　根據使用悄況的不同，離心式通風機的傳動方式有多種。如果風機轉速與電機轉速相同，大型風機可以用聯軸器將風機和電機直聯傳動，小型風機可將葉輪直接裝在電機軸上;如果轉速不同，則可采用帶輪變速傳動。另外還有多種傳動方式。



　　離心式通風機按壓力可分為高、中、低壓離心式通風機;按用途又可分為一般、Elektror離心式通風機吳亞男防爆、防腐、抽吸等;按材料又可分為普通鋼、不銹鋼、塑料及玻璃鋼等。



　　離心式通風機的全稱包括名稱、型號、機號、傳動方式、旋轉方向和風口位置六個部分。



　　軸流通風機按結構型式可分為筒式、Elektror離心式通風機吳亞男簡易筒式和風扇式軸流通風機;按軸的配置方向又可分為立式和臥式軸流通風機。



　　目前，我國的軸流通風機根據壓力高低分為低壓和高壓兩大類。低壓軸流通風機全壓小于或等于490Pa;高壓軸流通風機全壓大于490Pa而小于4900Pa.



　　其中.按用途不同又可分為:一般軸流通風機，Elektror離心式177通1858風3804機礦井軸流通風機.冷卻軸流通風機，鍋爐軸流通風機，隧道軸流通風機，紡織軸流通風機，化工氣體排送軸流通風機.礦井局部軸流通風，降溫涼風用軸流通風機和其他用途的軸流通風機。



　　軸流通風機的全稱包括名稱、型號、機號傳動方式、氣流方向及風口位置等六部分。



　　在輸送固體粉末狀物料的時候我們經常選用的是螺旋輸送機，在氣體的輸送和運輸?shù)臅r(shí)候要選擇風機，風機的類型共有：離心式風機、軸流式通風機、羅茨鼓風機。



　　鼓風機根據使用要求有各種不同的形式結構。



　　(1)按結構型式分



　　L式(立式):鼓風機兩轉子中心線在同一垂直平面內，氣流為水平流向，進、出風口分別在鼓風機的兩側。



　　W式(臥式):鼓風機兩轉子中心線在同一水平面內，氣流為垂直流向，進風口在機殼下部的一側，出風口在風機頂部或者相反。臥式結構的進、排氣方向，如從強度考慮.以上進下排為好。



　　根據需要，羅茨鼓風機既可按順時針也可按逆時針方向旋轉。



　　(2)按冷卻方式



　　風冷:當出口壓力小于49.0kPa(5000mmH,0)時采用風冷結構，Elektror離心式177通1858風3804機風冷式鼓風機運行中的熱量采用自然空氣冷卻的方式，為增大散熱面積.機殼表面制成翅片式的結構。



　　水冷:當出口壓力大于或等于49.OkPa(5000mmH2O)時采用水冷結構，水冷式鼓風機機殼的熱量用冷卻水強制冷卻，在機殼表面制成夾套層，使冷卻水在夾套中循環。



　　(3)按連接方式分



　　鼓風機采用聯軸器與原動機連接.即直接驅動，也可采用帶輪驅動.但因帶輪傳動效率不高.且軸承容易損壞.一般較少采用。
