如何更改Vivoil泵的安裝方式

  如何更改Vivoil泵的安裝方式

您是否有Vivoil單向泵，并且想要更改其旋轉角度?以下是有關操作方法的說明。

改變XV單向泵的旋轉

讓我們逐步看一下如何更改Vivoil XV單向泵的旋轉，但首先要注意一些重要的方向：

•

要更改不需要更換前法蘭的旋轉量，可以使用現有的法蘭(帶進/出的泵除外)

拆卸和重新組裝泵時，請格外小心密封件

引起很多注意，一切都干凈

根據我們向您顯示的方向，切勿切換IN和OUT線程





要更改輪播，請按照本教程視頻中的所有步驟以及緊隨其后的說明進行操作：

1 –拆卸泵

首先，從軸上卸下鍵，螺母和墊圈，Vivoil泵吳亞男然后松開并卸下固定螺絲。

拆下前法蘭，然后拆下齒輪和上襯套。

重要提示：請小心不要旋轉襯套。

2 –更改旋轉

現在您可以切換齒輪的位置：移動從動軸而不是導體，反之亦然。

重要提示：在此操作期間，Vivoil泵吳亞男請注意不要旋轉鋁制機身和后蓋。

3 –重新組裝泵

您已經更改了旋轉方式，因此可以重新組裝所有零件。

首先，仔細清潔卸下的前法蘭，主要清潔前法蘭/鋁制主體的表面。

擰上螺絲并擰緊螺母：

泵組0(XV-0P)的擰緊扭矩為11.7 Nm至13.7 Nm

泵組1(XV-1P)的擰緊扭矩24.5 Nm至29.4 Nm

泵組2(XV-2P)的擰緊扭矩54 Nm至58.9 Nm
      Vivoil177泵1858*3804

泵組3(XV-3P)的擰緊扭矩60 Nm至65 Nm

最后，檢查齒輪是否旋轉。

更換完成，現在您可以根據需要使用泵了!

改變多個泵部分XV的旋轉

如果您有多個泵部分(前泵，中泵或后泵)，則您可以完全按照單向泵的方式來改變旋轉角度，但是還有一個額外的技巧：在拆下襯套然后再次裝上襯套時，請務必小心，保持小孔位于靠近進口的襯套，否則軸封會被炸掉!

要更改輪播，請按照以下教程視頻的所有步驟操作：
      Vivoil177泵1858*3804

1 –前泵XV

2 –中間泵XV

3 –后泵XV

附:

Vivoil液壓泵特點和型號介紹

根據類型，我們的單向液壓泵可以具有：

集成式舷外軸承

防氣蝕閥

最大泄壓閥

優先閥

旁通電動閥

高壓軸封

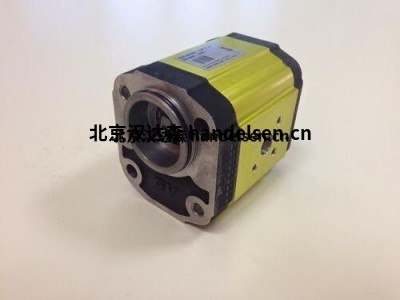

1、Vivoil ø22單向液壓泵標準法蘭–組0
      Vivoil177泵1858*3804

標準鋁制單向液壓泵，帶外齒輪。

它是組0的組成部分。

特點與功能：

該型號的法蘭直徑為22毫米。泵的旋轉方向是順時針或逆時針，您可以反轉泵而不必添加任何組件*，以優化存儲空間并使產品適應您的需求。

型號示例：

Vivoil X0P0101ABBA XV-0P/0.17類型左旋 排水量：0,16 最大工作壓力：220 峰壓：260

Vivoil X0P0201ABBA XV-0P/0.25類型左旋 排水量：0,24 最大工作壓力：220 峰壓：260

Vivoil X0P0401ABBA XV-0P/0.45類型左旋 排水量：0,45 最大工作壓力：220 峰壓：280

Vivoil X0P0501ABBA XV-0P/0.57類型左旋 排水量：0,56 最大工作壓力：220 峰壓：280

2、Vivoil ø32HY法蘭單向液壓泵–組1

鋁制單向液壓泵，帶外齒輪。
      Vivoil177泵1858*3804

特點與功能：

該型號的法蘭直徑為32毫米。泵的旋轉方向是順時針或逆時針，您可以反轉泵而無需添加任何組件*，以優化存儲空間并使產品適應您的需求。

型號示例：

Vivoil X1P1651DBBA XV-1P/0.9類型左旋 排水量：0,91 最大工作壓力：240 峰壓：280

Vivoil X1P1751DBBA XV-1P/1.2類型左旋 排水量：1.17 最大工作壓力：250 峰壓：290

Vivoil X1P1851DBBA XV-1P/1.7類型左旋 排水量：1.56 最大工作壓力：250 峰壓：290

Vivoil X1P2051DBBA XV-1P/2.2類型左旋 排水量：2.08 最大工作壓力：250 峰壓：290

3、Vivoil ø50.8法蘭單向液壓泵–組3
      Vivoil177泵1858*3804

標準鋁制單向液壓泵，帶外齒輪。

特點與功能：

該型號的法蘭直徑為50.8毫米。泵的旋轉方向是順時針或逆時針，您可以反轉泵而不必添加任何組件*，以優化存儲空間并使產品適應您的需求。

型號示例：

Vivoil X3P6601AAAA XV-3P/15類型左旋 排水量：14.89 最大工作壓力：300 峰壓：320

Vivoil X3P6801AAAA XV-3P/18類型左旋 排水量：17.37 最大工作壓力：300 峰壓：320

Vivoil X3P7001AAAA XV-3P/21類型左旋 排水量：21.10 最大工作壓力：280 峰壓：300

Vivoil X3P7201AAAA XV-3P/27類型左旋 排水量：26.97 最大工作壓力：250 峰壓：270

4、Vivoil ø52單向液壓泵，標準德國BH法蘭–組2

鋁制帶外齒輪的單向液壓泵，德國標準。

特點與功能:

該型號的法蘭直徑為52毫米。泵的旋轉方向是順時針或逆時針，您可以反轉而無需添加任何

組件*，以優化存儲空間并使產品適應您的需求。該型號也可提供鑄鐵法蘭。

型號示例：

Vivoil X2P4132CSRA XV-2P/04類型右旋 排水量：4.20 最大工作壓力：260 峰壓：300

Vivoil X2P4332CSRA XV-2P/06類型右旋 排水量：6.00 最大工作壓力：260 峰壓：300

Vivoil X2P4531CSRA XV-2P/09類型左旋 排水量：8.40 最大工作壓力：260 峰壓：300

Vivoil X2P4731CSRA XV-2P/11類型左旋 排水量：10.80 最大工作壓力: 260 峰壓：300
