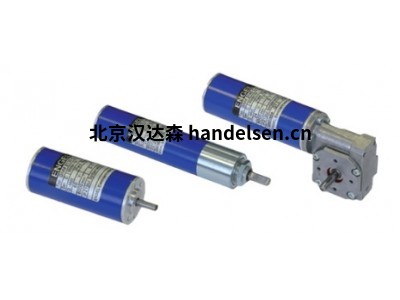

德國ENGEL帶永磁場的刷 2 極直流電機GNM 3150系列

　　德國ENGEL帶永磁場的刷 2 極直流電機GNM 3150系列

　　帶永磁場的刷 2 極直流電機。拆下蓋板可訪問畫筆支架開口。帶4個線程的法蘭安裝(見繪圖)。

　　電機還配有直流塔喬發電機和/或增量編碼器。

　　電機還可用于保護 IP 54 和/或設備插頭 DIN 43650。

　　設計與剎車保護IP 54和電纜連接。

　　一般數據

　　額定速度 3000.0 分鐘-1

　　名義電壓 24 V

　　額定電流 3.1 A

　　名義權力 55.0 W

　　操作模式 S1

　　保護程度 IP 41

　　旋轉方向 倒車

　　連接類型 弗雷·安施盧斯利森

　　類型 即時B14

　　直徑 55.0 毫米

　　長度 121.5 mm

　　機械數據

　　慣性的大規模時刻 0.0296 · 10-3千克米2

　　名義扭矩 0.175 Nm

　　最大連續扭矩 0.2 Nm

　　開始扭矩 0.96 Nm

　　每個扭矩的速度變化 33.0 N-1厘米-1分鐘-1

　　機械時間恒定 10.1 ms

　　摩擦扭矩 0.025 Nm

　　轉子重量 0.3 kg

　　FR(允許徑向軸負載) 100.0

　　FA(允許軸軸負載) 40.0

　　電氣數據

　　電樞抵抗 1.05 Ω

　　錨感應 1.4 mH

　　終端阻力 1.4 Ω

　　電壓恒定 6.69 min-1

　　扭矩常數 0.064 Nm/A

　　啟動電流 17.1 A

　　最大峰值電流 31.0 A

　　電時間恒定 1.0 ms

　　熱數據

　　最大環境溫度 40.0 °C

　　絕緣類 F

　　熱時間恒定 F分鐘

　　溫度上升而不冷卻 3.9 K/W

　　可選持有制動器 B 5.12

　　名義電壓 24 V

　　額定電流 0.3 A

　　統計。 制動扭矩(電機軸) 0.5 Nm

　　每小時切換次數最多 2000.0 Nm

　　公司簡介

　　1923 年 4 月 1 日，工程師 Erich Engel 在多茨海默 105 號威斯巴登創辦了一家小型電器維修車間。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格爾埃萊克特特里克尼什法布里克"后，完成他的工程研究。從此公司成功生產變壓器和電機。

　　金石宇#157-1149-6495;QQ-285-059-0587

　　各種標準版本的拉絲和無刷電機、變速箱和驅動控制器是ENGEL產品組合的一部分，也是定制設計的技術建議。ENGEL技術經驗豐富的員工開發最佳的驅動解決方案。始終考慮應用程序成本的潛在降低。

　　主要型號：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　金石宇#157-1149-6495;QQ-285-059-0587

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　金石宇#157-1149-6495;QQ-285-059-0587

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4

　　德國ENGEL帶永磁場的刷 2 極直流電機GNM 3150系列
