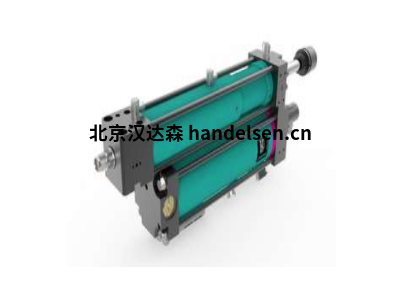

動力沖程:7 / 12 毫米
總沖程:100 / 200 毫米
經過優化，適用于機械手或手持式夾鉗的小巧設計。
可用系列
44 版：針對最后 10 毫米沖程進行總沖程調整。
45 版：針對最后 50 毫米沖程進行總沖程調整(僅可用于 200 毫米總沖程)。
您在搜尋與之同類但更簡單的氣缸嗎?請參閱我們的 X-K 型 TOX®-Powerpackage。
機械手版本的氣動液壓 TOX®-Powerpackage 配備了經充分驗證的動力旁路和終位阻尼系統。這些氣動液壓驅動裝置使用具有增強精度的可調整法蘭邊安裝，不需要額外的模具導向件或?qū)Ъ埽?/p>
是 TOX®-沖壓連接工藝或沖孔工藝的理想選擇。當然，也可用于其他應用。機械手沖壓驅動裝置可在任意位置工作。
RZK 型RZS 型RZH(x) 型RZK 型 TOX®-Powerpackage
動力沖程:7 / 12 毫米
總沖程:100 / 200 毫米
經過優化，適用于機械手或手持式夾鉗的小巧設計。
可用系列
44 版：針對最后 10 毫米沖程進行總沖程調整。
45 版：針對最后 50 毫米沖程進行總沖程調整(僅可用于 200 毫米總沖程)。
您在搜尋與之同類但更簡單的氣缸嗎?請參閱我們的 X-K 型 TOX®-Powerpackage。
在全球數百種應用中使用!
特性
通過總沖程調整可以調整 RZK 的總沖程(例如，以獲得沖壓連接期間的控制尺寸“X”)。
可使用安裝在 RZK 末端法蘭上的控制尺寸“X”傳感器來監測沖程終位。
包括氣動彈簧、動力旁路 ZLB、液壓返回沖程阻尼 ZHD，以及可手動開關的用于設置和保養的動力沖程閥。
包括趨近沖程支撐和節氣門“X”的閥塊 ZVX。只需兩個用于趨近和返回沖程的氣動接頭。
6 巴設計。
RZS 型 TOX®-Powerpackage
適合希望減省模具導架的應用的最佳沖壓機氣缸。
纖長且經濟高效!
特性
可在 TOX®-模具上使用精密墊板實現 RZS 總沖程調整(例如，以獲得沖壓連接期間的控制尺寸 X)。不能在 RZS 上直接調整總沖程。如果需要此功能，建議使用具有總沖程調整功能的 RZK 或 RZH 型。
可使用安裝在 RZK 末端法蘭上的控制尺寸“X”傳感器來監測沖程終位。
包括氣動彈簧、動力旁路 ZLB、液壓返回沖程阻尼 ZHD、帶阻尼的固定終位擋塊。
可在工作活塞上安裝控制尺寸 X 開關。可安裝終位監測 ZHU 或外部線性位置傳感器 ZHW。
包括趨近沖程支撐和節氣門“X”的閥塊 ZVX。只需兩個用于趨近和返回沖程的氣動接頭。
6 巴設計。
建議的附件
終位監測 ZHU：可安裝在連桿上用于監測工作活塞位置的位置傳感器。請單獨訂購位置傳感器 ZHU 或外部線性位置傳感器 ZHW。
TOX®-過程監測系統
RZHL 和 RZHO 型 TOX®-液壓缸
總沖程:50 - 200 毫米
適合需要輕量化手持式夾鉗或需要通過一個增壓器操作多個液壓缸的應用情形?？蓪?shí)現任何動力沖程。
RZHL 和 RZHO 版
基本版本提供液壓缸 RZH(x)。用于返回沖程的傳壓介質類型決定了缸類型：RZHL 對應氣動返回沖程，RZHO 對應液壓返回沖程。
RZHL：RZHL 型液壓缸可與 TOX®-增壓器 X-ES 組合使用。
RZHO：RZHO 型液壓缸可由任何液壓設備系統驅動。
可用系列
00 版：針對最后 10 毫米沖程進行總沖程調整。
30 版：針對最后 50 毫米沖程進行總沖程調整。
200 版：50 毫米總沖程，無沖程調整。
特性
通過總沖程調整可以調整 RZH(x) 的總沖程(.00 和 .30 版)(例如，以獲得沖壓連接期間的控制尺寸“X”)。對于 .200 版，可使用精密墊板在 TOX®-模具上實現調整。
TOX® PRESSOTECHNIK 氣動液壓驅動裝置被稱為 TOX®-Powerpackage，是一種節能型氣動操作氣液缸，具有集成的機油系統和自動激活的動力沖程。
容量和技術規格包括：2 到 2000 kN 的沖壓力;長達 69 毫米的動力沖程(使用分體式系統 X-KT 可提供更長的動力沖程);長達 400 毫米的總沖程。氣動液壓驅動裝置 TOX®-Powerpackage 已獲專利的特性包括旁路系統、絕對氣油分離功能，以及液壓返回沖程阻尼系統。
如果您需要
更長的總沖程
更短的沖程長度
專用裝配版本
可選的控制裝置
I 快速趨近：
切換柱控制閥 A。工作活塞高速伸出，直至在任意沖程點受到阻力。此阻力會影響裝配的動力沖程閥 B 的換向。
II 動力沖程：
增壓活塞封閉高壓艙，并將工作區內的機油壓縮至高達 400 巴的壓力。此油壓將壓力應用于工作活塞 1 的后部并啟動動力沖程。
III 返回沖程：
在主控制閥 A 換向后，動力沖程閥自動排放高壓艙。工作活塞和增壓活塞返回到各自的初始位置。
德國Tox品牌成立于1978年，首款產品為一個動力室氣缸，并隨后開發并建立了完整的動力室生產線，1981年開發出了用于電阻焊槍的氣缸，至此，Tox在鈑金行業的發展踏上了告訴發展的軌道，如今已經成為鈑金加工行業壓力機和組件的全球供應商之一。
作為鈑金連接、壓力機驅動器、壓力機和特殊機器領域等領域可靠的品牌之一，Tox的創新產品和解決方案總是帶給客戶驚喜，這源于Tox在工程專業多年的經驗積累以及多年為客戶量身定制個性化方案的豐富經驗。
Tox品牌現狀
如今，Tox在全球擁有超過1400名員工，也是鈑金加工行業的領先供應商，為客戶提供用于鉚接，沖壓，壓入和鉚接應用的驅動器，壓力機和各種工具。特別是，汽車行業在全球范圍內都依賴Tox的創新技術。
Tox始終致力于為全球客戶服務，并遵循客戶至上的原則，滿足客戶的各項需求，及時交付。
Tox產品經營范圍
Tox機電驅動器、Tox氣動液壓驅動器、Tox壓力機、Tox小型壓力機、Tox控制器、Tox壓力機機架、Tox小型沖床等
世界沖壓及裝配工業的行業先鋒
TOX® PRESSOTECHNIK 成立于 1978 年，是現代制造企業最值得信賴的創新型合作伙伴。以其全球化的服務布局、龐大的產品體系和超過40年的行業經驗，吸引了一大批全球領先的汽車制造廠商、驅動系統及板件連接供應商的青睞。我們發明了“TOX® 沖壓圓點連接”專利技術 — 依據板件本身材料的擠壓變形而連接。并開發了驅動裝備，如TOX®-氣液增力缸 ，該款驅動裝備利用氣動液壓增力技術，可提供 2 - 2000 kN 的沖壓力。針對汽車、制藥、航空以及電子制造行業等，從單一的標準化組件，到針對不同工藝如壓裝、鉚接、功能件壓裝等定制完整的解決方案。我們的宗旨是滿足客戶個性化需求的同時，幫助金屬加工行業更好地提高生產效率。
