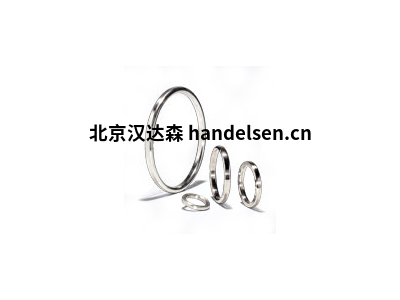

TEADIT金屬環接頭

金屬環接頭是根據美國石油協會API 6A和API 17D以及美國機械工程師學會ASME B16.20建立的標準生產的，可在高溫和/或高壓下使用。環形接頭的典型應用是石油領域中使用的“圣誕樹”。通過具有高座壓的楔作用在接觸線中獲得密封，從而迫使墊圈材料流動。密封面積小，接觸壓力高，因此可靠性高。但是，墊圈和法蘭的接觸面應小心處理。某些類型的環形接頭是壓力激活的，即，壓力越大，密封性越好。

RJ材料

下表顯示了ASME B16.20推薦的用于環形接頭墊圈的標準材料。

注意：

a）根據標準ASME B16.20，每種材料的代碼都刻在墊片的尺寸旁邊。

950型

950型通常被稱為橢圓環，是最初被標準化的墊圈。后來的發展產生了其他風格。如果法蘭是使用較舊版本的墊圈標準設計的，以用于橢圓形環，則應僅與950型墊圈一起使用。

951型

樣式951具有八角形截面，如右圖所示。951型比950型具有更好的密封性能，建議在新應用中使用。對于這種樣式的法蘭，根據ASME和API標準的新發行標準制造，并具有設計用于950和951的輪廓的凹槽。

952 BX型

BX型墊圈的橫截面為正方形，帶有斜角，如右圖所示。設計僅用于法蘭API 6BX。建議使用BX型，壓力范圍為5000psi（34.5MPa）至20000 psi（138MPa）。墊圈的平均直徑略大于法蘭槽的平均直徑。這樣，當密封墊就位時，它會被外徑保持預壓縮，從而產生很高的密封應力。

953 RX型

RX型是壓力激活的墊片。其形狀設計為利用流體壓力來增加密封性。墊圈的外部密封表面與放置墊圈的法蘭進行初始接觸。隨著管道或設備內部壓力的增加，墊圈和法蘭之間的接觸壓力也會由于墊圈的形狀而增加。產生了很高的閥座壓力，從而提高了密封性。這種設計特性使這種墊片類型更能抵抗油井鉆探過程中發生的振動，壓力波動和沖擊。使用相同的法蘭開槽，RX型可與950型和951型互換。

硬度

每種墊片材料的最大硬度如表1所示。建議墊片的硬度始終小于法蘭的硬度，以免損壞法蘭。當法蘭和墊圈的材料相似時，建議對墊圈進行熱處理，以使其具有最小的硬度。

尺寸，公差和ASME墊片標準

對于ASME規范，環形接頭墊圈的計算值如下表所示。

ASME墊片因素
