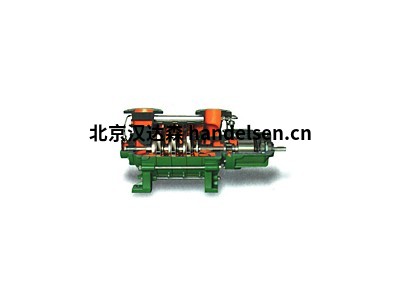

DICKOW軸密封泵 API 610

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　所有服務條件。最大容量高達 700 m3/h(3100 USgpm)。在 2900 rpm 時，差速頭高達 145 mLC(480 英尺)，在 3500 rpm 時高達 220 mLC(660 英尺)。

　　DICKOW-NCR-泵具有多種材料可供選擇，并有可能根據API 682安裝所有軸密封系統，適合輸送幾乎所有在上述行業中常見的液體。例如酸、堿、氯化碳?xì)浠衔?、傳熱介質(HTM)、各種碳?xì)浠衔锶剂?、液體硫磺、熔化塑料、比杜門等。

漢達森 祁佳強 手機/微信177*4453*6447

　　如果應用需要無密封泵，也考慮我們的磁耦合PRM泵，根據API 685。

　　最大容量(流量)

　　700m3/h (3100 USgpm)

　　差分頭

　　145 mLC (480 ft) 在 2900 prm 和 220 mLC (660 英尺) 在 3500 rpm

　　最高溫度

　　330°C (620°F)

　　最大允許工作壓力

　　24 巴(350 psi)

　　軸承信息

　　軸承

　　計

　　NCR 泵是中心線安裝的單級過隆泵(指定泵類型 OH2)。它們具有重型軸承支架，可接受施加在泵軸上的所有力，并在操作過程中保持轉子位置。泵安裝在 API 基板上，并直接耦合到驅動器上。

　　泵是后拉式設計的。這意味著旋轉泵單元(包括軸承支架、中間殼體、軸密封和葉輪)無需拆卸卷殼即可拆卸。吸氣和排放管保持連接。

　　與標準墊圈耦合有關，電機可以保持螺栓固定到底板。Volute套

　　管標準設計的單卷或雙卷式外殼采用整體和中心線安裝。

　　標準材料

　　的設計壓力額定值為 38°C(100°F)時的 4000 kPa(40 bar 或 600 psi)。

　　泵法蘭是滿或點面在背面，并設計為通過螺栓。

　　排水連接在底部可用。由于自通風配置，無需通風連接。

　　徑向分割外殼具有金屬對金屬的配合，具有密閉式壓縮控制的墊片，可避免吹出。

　　如果泵

　　受制于標準表 4 中的力和時刻，因此其設計性能令人滿意。

　　全套管卷殼體可作為選件提供。泵可以用水、蒸汽或油加熱或冷卻。最大允許加熱溫度 330°C (620°F)，最大壓力 24 bar (350 psig)。加熱液的法蘭連接是標準配置。

　　如果泵

　　送液體的熔化或氣化溫度高于泵的環境溫度，可能需要帶套管的泵。

　　葉輪 標準泵葉輪是封閉式，由帶實心輪轂的單件鑄件制造。

　　葉輪與軸鍵連接，用帶 Heli-Coil 刀片的蓋螺釘固定。葉輪推力負載通過磨損環和與吸力側的平衡孔進行液壓平衡。在設計葉輪眼以實現低NPSH值時，需要特別注意。

　　根據 API 610 第 5.9.4 段，葉輪在靜態和動態上正確平衡，分別是 ISO 1940-1 級 G 2、5 級。

　　磨損環 在卷殼、中間套管和葉輪上提供可再生磨損環。

　　磨損環由螺釘固定到位。運行間隙符合第5.7.4段的要求。(間隙用于限制內部泄漏和平衡軸向推力)。

　　硬化材料

　　的粘合表面在布里內爾硬度至少為 50 HB 時有差異。

　　對于某些 NPSHA 要求非常低的應用，可以提供誘導劑。

　　與以前的

　　誘導器設計相反，該誘導器提供從最小流量到最大流量的 NPSH 改進。

　　無需更換

　　吸管，即可在現場對誘導劑進行改造。

　　振動監測 軸承殼體被防化，便于手持振動傳感器。

　　可應要求提供用于永久安裝的傳感器或用于磁性振動測量設備的平面螺紋連接。

　　泵軸

　　泵軸的大小可傳輸整個驅動器輸出，并精確加工，雖然其整個長度，并且具有適當?shù)妮S承交配表面的完成。所有軸鍵道都有符合 ASMI B17.1 的圓角半徑。為了獲得令人滿意的密封性能，軸剛度限制了總偏轉。此限制是通過軸直徑、軸跨度或懸伸和套管設計的組合實現的。軸設計保證第一次嘗試彎曲臨界速度至少比泵的最大連續運行速度高出 20%。

　　機械軸密封 NCR 泵將按照 ISO 21049(相當于 API 682，第 2/3 類)配備機械密封和密封系統。

　　密封室尺寸符合 API 610 第 5.8.3 段(圖 25，表 6)。

　　對于

　　-40°C (-40°F) 到 +400°C (750°F) 的溫度和高達 42 bar (615 psig) 的壓力，尺寸為"2 類"密封件的標準尺寸。
