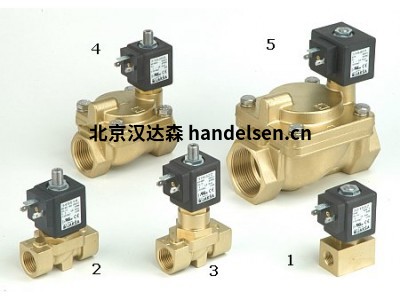

JAKSA電磁閥 用于壓縮空氣

　　內部部件：不銹鋼

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　密封件：FPM, PTFE

　　流體溫度：-10°C 至 +110°C

　　環境溫度：最高 +55°C

　　粘度：最大21 mm2/s

　　響應時間：關閉10 - 30 ms

　　電壓： 230、 115、 48、 24 V 交流 / 24、 12 V 直流

　　占空比：連續(ED100%)

　　自行車價格： 10 - 100 cpm

　　IP 等級：IP65(帶插頭至 ISO 4400)

　　JAKSA 電磁閥中使用的材料的選擇取決于要控制的流體類型。

　　閥體

　　= 加工黃銅 (CuZn39Pb3)，可選鎳化 + 熱質 (聚酰胺或聚丙烯

　　) = 不銹鋼 (AISI 303/1.4305， AISI 304/1.4301 或 AISI

　　316L/1.4404) 密封件- 隔膜

　　密封材料的選擇取決于機械熱、熱和化學要求。NBR 是標準材料，在高達 90°C 的溫度下與中性化學流體一起使用。 在較高溫度下，可以使用 EPDM、FPM 和 PTFE。在某些情況下(高溫和高循環率)，也可以使用不銹鋼。

　　密封材料特性：NBR(氮丁二烯橡膠)+高機械耐久性+耐油和油脂+緊閉+溫度范圍：-20°C (-40°C)至+90°C + 90°C + 流體：水、燃料、礦物油、空氣、砷、城鎮氣體、甲烷、丙烷、 但苯 EPDM ( 乙烯丙烯單體橡膠 ) • 耐中濃度的酸和堿液 • 不耐油 • 緊密關閉 • 溫度范圍： -20°C 至 +130°C • 流體：熱水、濕蒸汽臭氧、乙烯和甲基烯、酒精、酸和 lyes FPM ( 氟化丙烯單體 ) • 優異的耐化學性 • 機械耐久性低于 NBR 或 EPDM • 緊密關閉 • 溫度范圍： -40°C 至 +200°C • 流體：熱和油空氣、酸、葉和其他液體不允許 使用 NBR 或 EPDM PTFE ( 聚四氟乙烯 ) • 耐幾乎所有化學品 • 無彈性

　　，在低壓下，閥門

　　座椅上可能會發生輕微泄漏 ， 溫度范圍： -200°C 至 +250°C

　　• 流體： 各種化學品、

　　制冷劑、氨、干蒸汽 PA (聚酰胺，30%玻璃纖維增強)

　　• 閥座上的無彈性、輕微泄漏

　　在低壓下可能預期 = 良好的耐化學性，

　　尤其適用于燃料、潤滑劑、溶劑和清潔劑 • 溫度范圍： -40°C 至 +160°C (+180°C 短期) PU (聚氨酯

　　) = 不適合水和其他液體由于氣穴

　　+

　　彈性材料硬度為 90 Sh A 和緊密關閉

　　= 溫度范圍： -6 0°C 至 +70°C • 流體：空氣(干燥或油污)、

　　潤滑脂 PEEK(聚醚乙酮

　　) • 優異的硬度和耐磨

　　性 • 易于加工，表面處理性能

　　優異 • 閥座上無彈性、輕微泄漏預計在低壓 +溫度

　　范圍內： -50°C 至 +250°C

　　+ 液體：大部分為液體

　　電氣特性

　　• 所有電磁閥設計用于連續工作 (ED100%)。

　　• 電線絕緣為 H 類 (180 或 200°C)。•

　　交流時的電壓容差為 ±10%，直流時為 ±5%

　　• 功耗以瓦特 (W) 表示，等于：•

　　測量的直流電壓和電流的乘產品

　　= 測量的交流電壓和電流乘以0.6

　　熱條件

　　在電磁閥通電一段時間后，繞組溫度升高。加熱量受環境和流體溫度的影響。在極端情況下，過熱會導致電線絕緣損壞，電磁閥有缺陷。還提供適用于極端熱條件的特殊電磁閥。電氣保護- IP

　　額定值 除了標準電磁閥外，還提供原始的防爆和防水類型，從而允許在幾乎任何環境中使用電磁閥。

　　標準電磁閥封裝在特殊的熱塑性樹脂中，可防止潮濕，防止繞組受到機械損壞。

　　防爆電磁閥封裝在環氧樹脂

　　中。電磁閥的基本 IP 額定值為 IP00，而 IP65 可以通過正確安裝的插頭實現。

　　具有 IP67 等級的 TM35k 型電磁閥設計用于極潮濕的環境(也用于水浸)。

　　5. 流速和 kv 值

　　任何給定閥的流量取決于閥大小、流體類型和迫使流體通過閥門的壓力。表中每種閥類型給出 Kv 值。使用已知參數，可以根據以下公式計算流速：

　　問。。。。。。流速 [l/min]

　　Kv...表中給出的每種閥門類型\p

　　的值。入口和出口壓力 [酒吧]

　　p1 的區別...在閥入口 [bar] p2 上

　　測量的壓力...在閥出口處測量的壓力 [

　　酒吧]...特定質量的流體 [kg/dm3] (等于自來水 1)

　　Kv 值對于自來水和其他粘度不超過 21mm2/s 的流體(例如油)大致相同。在粘度較高時，需要修正 Kv 值。

　　壓力額定值

　　最大工作壓差是閥進氣口和出口壓力之間的最大差值，而閥仍將可靠運行。表中的值(容差± 10%)在環境和線圈溫度 22°C 下給出

　　。最小工作壓力差是閥進氣口和出口壓力之間的最小差值，而閥門在該壓力下仍可可靠地打開。如果未達到所需的壓力差，則激活時閥將不打開。最大靜態壓力是閥體和內部部件承受的最高流體壓力，不會損壞。

　　品牌 型號

　　 M2451-301732

　　 TMEX35-290103

　　 TMEX35-290103

　　 M2451-301732

　　 M2451-301732

　　 TMEX35-290103

　　 M2451-301732

　　 320772 D223 G1/4 4.5 T 230VAC

　　 324903

　　 320772 D223 G1/4 4.5 T 230VAC

　　 324774

　　 316657

　　 316655

　　 324897

　　 TMEX35-290103

　　 M2451-301732

　　 320772

　　 339003

　　 D222-320586
