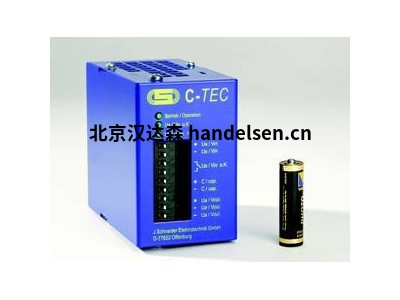

C-TEC 系列的 DC-UPS 包括超電容器作為外殼內的儲能器。在正常操作期間，此電容器按系統電壓 (Ue) 充電。連接的負載也隨系統電壓提供。在系統電壓中斷的情況下，超電容器的能量以調節方式釋放。使用直流轉換器時，負載由電容器提供，直到放電。備份時間取決于電容器的充電狀態和放電電流。
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
DC-UPS 具有以下特性：
由于長壽命超電容器，免維護
基于微控制器的超電容器充電和放電
使用無電位觸點和 LED 控制操作和充電狀態
通過無電位繼電器觸點發送 Ue o.k. 消息
使用外部電容器擴展模塊 (CEM) 可以擴展容量
|
標稱輸入電壓 |
12 V DC -15 % / 10 % |
|
輸入電壓范圍 |
10，2 V ...13，2 V 直流 |
|
最小充電電壓 |
11，8 V 直流 |
|
標稱輸入電流（在 24，0 V DC 時）C 充電 3 A 負載 |
3，1 A 直流 |
|
備份操作中的輸出電壓 |
11，5 V 直流±2 % |
|
額定輸出電流最大值 |
3 A 直流 （在 0，47 kJ / 0，94 kJ） |
|
最大能量下的名義輸出電流 |
2 A 直流 （在 ，05 kJ / 1，0 kJ） |
|
當前限制 |
1,05 ...1，2 xI Nom |
|
Uc > 的功率損耗 |
2，5 W |
|
負載和充電時斷電 |
7 W（最大 60 秒） |
|
Uc > 的效率 |
>96% = （Ue=12，0 V 直流;Ua=11，5 V 直流;我a_ INom) |
|
內部設備保護（內部） |
4 A （T） |
|
引電直流輸出電路（外部） |
3 A （T） |
|
連接類型：輸入 Ue |
彈簧端子最大 1，0 mm2 |
|
連接類型：輸出 Ua |
彈簧端子最大 1，0 mm2 |
|
連接類型：消息聯系人 |
彈簧端子最大 1，0 mm2 |
|
最大負載消息聯系人 （Ue-OK[1] ) |
30 V/ 0，5 |
|
防護系統 |
IP20 u. EN 60529 |
|
工作溫度 |
-20 °C...60 °C |
|
存儲溫度 |
-20 °C...60 °C |
|
濕度 |
≤95% 無冷凝 |
|
最大安裝高度（不減重） |
2000米以上海平面 |
|
尺寸（HxWxD） |
92，5 毫米，60 毫米，116 毫米 |
|
重量 |
0，6公斤 |
| 固定 | DIN 頂帽導軌的卡扣式安裝 |
| UL 認證 | 不 |
直流緩沖模塊C-TEC與超電容器一起作為外殼內部的儲能器。在直流電源中斷的情況下，超電容器的能量被釋放。負載從緩沖模塊通電，直到放電。備份時間取決于電容器的充電狀態和放電電流。
具有接口的設備可通過軟件(第TEC段)進行編程。
對于 IPC 操作是可用的關閉軟件 (TEC控制)
由于在 CIP 框架內停產的組件和改進，C-TEC 系列的各種設備的關鍵數據得到了改進。
通過更改安全標準：
EN 60950-1 in
EN 62368-1 或EN 61010-1 和 EN 61010-2-201
突出
緊湊的設計，組裝在一個外殼中
免維護
深度放電保護，從而無限存儲成為可能
無氣體排放，因此在封閉外殼中使用是可能的
放電后充電時間短，可用性快
備份時間
與通常使用的電容器緩沖模塊相比，C-TEC 的備份時間更高。
它們可以是。
備份時間 =
能量電壓 x 電流
帶滿負載電容器：
50 s = 12000_____
24 V x 10 A
J.Schneider主要型號：
C-TEC 1203-1、
C-TEC 2403-1、
C-TEC 2403-1of、
C-TEC 2405-5、
C-TEC 2408-20、
C-TEC 2410-1、
C-TEC 2410-10、
C-TEC 2420-8、
C-TEC 1225 P、
C-TEC 2425 P、
C-TEC 2440 P、
C-TEC 4815 P、
AC-C-TEC 2403-05、
AC-C-TEC 2403-1、
AC-C-TEC 2403-1-400、
AC-C-TEC 1203-1、
AC C-TEC 2410-10、
AC-C-TEC 2420-8、
CEM1、
CEM2、
CEM8、
CEM16、
CEM12V06、
CEM12V12
NBBH 24120
NBBH 24100
NBBH 2401
NBBH 2402
NBBH 2407
NBBH 2412
NBBH 2417
NBBH 2424
NBBH 2440
NBBH 2465
452011.47
452011.20
452011.36
452011.22
452011.2
452011.4
452011.8
452011.9
452011.60
452011.40
452011.53
452011.59
452011.6
452011.118
12EP16
12EP25
12EP41
12EP63
阿克庫泰克 2402
AKKUTEC 2403 直流
阿克庫特 2403
AKKUTEC 2403 19"
AKKUTEC 2403 K
AKKUTEC 2403 VdS
阿克庫特 2405
AKKUTEC 2410
AKKUTEC 2412 VdS
AKKUTEC 2420 單相
AKKUTEC 19-2420 單相
AKKUTEC 2420 樹相
AKKUTEC 19-2420 三相
AKKUTEC 2440
AKKUTEC 1203
阿克庫特克 1208
AKKUTEC 4801
AKKUTEC 4803
AKKUTEC 4806
AKKUTEC 4810
NBBH 2401
NBBH 2402
NBBH 2407
NBBH 2412
NBBH 2417
NBBH 2424
NBBH 2440
NBBH 2465
C-TEC 1203-1
C-TEC 2403-1
C-TEC 2403 USB
C-TEC 2403-1of
C-TEC 2410 2kJ
C-TEC 2410 5,8kJ
C-TEC 2410 13,4kJ
C-TEC 2410 27,6kJ
CAPTEC 2410
C-TEC 2420-8
C-TEC 1225 P
C-TEC 2425 P
C-TEC 2440-4 P
C-TEC 4815 P
AC C-TEC 1203-05
AC C-TEC 1203
CAPTEC 2401
AC C-TEC 2403-05
AC C-TEC 2403-1
AC C-TEC 2403-1-400
AC C-TEC 2410-10
AC C-TEC 2420-8
CEM 24-1
CEM 24-2
CEM 24-8
CEM 24-16
CEM 12-1
CEM 12-2
