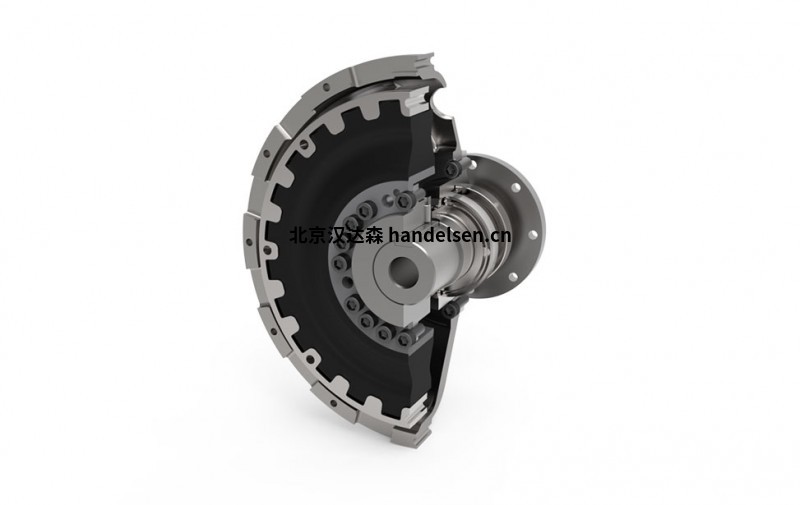

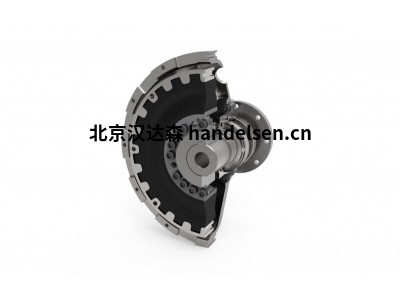

Stromag AFL /Periflex®VN 法蘭軸承
法蘭軸承是安裝在柴油機上的鐘罩。布置在鐘罩內的可軸向安裝,可插入式,高度靈活的StromagPeriflex®盤式輪胎將扭矩從飛輪傳遞到萬向軸。
碟形輪胎具有線性彈簧特性,可確保系統平衡的扭轉振動行為,而集成軸承則通過鐘罩將萬向軸的反作用力傳遞至發動機殼體。這意味著曲軸軸承不會承受反作用力。通常,AFL可以使用高達10°的偏轉角,根據運行條件的要求,可以更大的偏轉角。
鐘罩到發動機殼體的連接尺寸基于SAE標準J617。飛輪在發動機側的連接尺寸主要符合SAE標準J620或DIN 6281。
Stromag應用:
萬向軸的高撓性聯軸器設計用于活塞發動機。外部可以直接用螺栓固定到發動機的飛輪上。萬向軸通過法蘭安裝在聯軸器的B側。
其他應用領域是鐵路工業和發動機測試單元。
Stromag產品特色:
具有線性特性的高柔性橡膠盤聯軸器,用于將萬向軸直接連接至柴油發動機。
萬向軸的偏轉角最大為10°。
萬向軸產生的徑向和軸向力被一體式的鐘形罩吸收,并傳遞到發動機罩。
扭矩范圍在1000 Nm至20.000 Nm之間。
以上就是Stromag AFL Periflex VN 法蘭軸承特色和應用的介紹
