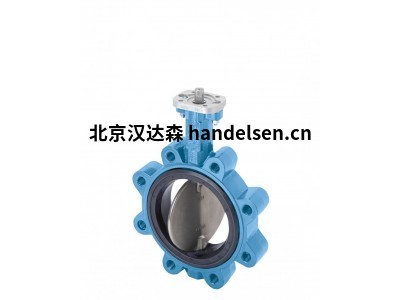

GEFA蝶閥 DVGW系列

晶圓型蝶閥或凸流式蝶閥，用于安裝在法蘭EN 1092、PN 10/16、ASME類150之間。一體體，自成，兩片圓盤和莖連接，氣泡緊達10巴，真空緊。DVGW 根據 DIN EN 1074-1/-2 批準用水;DVGW W 270;KTW 測試 KA 0076/12。



尺寸DN 50 = DN 500

面對面尺寸 DIN EN 558 線 20 API 609 表 1

安裝法蘭DIN EN ISO 5211

測試 DIN EN 12266 P10 P11 P12 泄漏率 A 認證

CE標記， TA Luft， 批準 FDA， 食品認證 1935/2004， ATEX， DVGW 水





技術數據

晶圓型蝶閥或凸流式蝶閥，用于安裝在法蘭EN 1092、PN 10/16、ASME類150之間。一體體，自成，兩片式圓盤和莖連接，氣泡緊達10巴，真空緊。DVGW 根據 DIN EN 13774 批準用于氣體。



尺寸DN 50 = DN 500

面對面尺寸 DIN EN 558 線 20 API 609 表 1

安裝法蘭DIN EN ISO 5211

測試 DIN EN 12266 P10 P11 P12 泄漏率 A 認證

CE標記， TA Luft， 批準 FDA， 食品認證 1935/2004， ATEX， DVGW 氣體





技術數據

一體式黃銅球閥，帶擰緊端和 DVGW 批準。充分和極其平穩的通道導致低壓損失。從內部插入防爆開關軸。球閥不需要任何維護（但應定期移動，以確保平穩運行）



尺寸DN 15 - DN

50孔全

孔壓力級，

高達PN40 溫度 -20 °C 至 +60°C 帶氣體，帶水至 100°C



工業及

應用特別適用于氣體及液體區

供熱廠





DG1型2系列（短對接焊接端）



技術數據

球閥用于焊接，短版，3件體，壓力等級視標稱尺寸高達PN 125，浮球，真空緊。



尺寸DN 8 - DN 150

孔滿

和減少孔管尺寸可適應客戶規格

安裝法蘭DIN EN ISO 5211

測試DIN EN 12266 P10 P11 P12，泄漏率 A



工業與應用

化學

工業

石油化工工業加工工廠

食品工業（->深炸系統應用）

飲料行業



DG1系列7型（長對接焊端）





技術數據球閥用于焊接，長版，3件體，壓力等級視標稱尺寸高達PN 125，浮球，真空密。



尺寸DN 8 - DN 50



孔

全孔特殊功能焊接

管尺寸所需的拆卸可適應客戶規格 安裝法蘭DIN EN ISO 5211

測試DIN EN 12266 P10 P11 P12，泄漏率 A



工業與應用



DG1 系列類型 3（螺紋端）





技術數據球閥與母螺紋端根據DIN 2999-Rp（管螺紋），ISO 228/1-G 或 NPT，3 件機身，壓力等級取決于標稱尺寸高達 PN 125，浮球，真空密閉。



尺寸DN 8 - DN 100

孔滿和減孔

安裝法蘭DIN EN ISO ISO 5211

測試 DIN EN 12266 P10 P11 P12，泄漏率 A



工業與應用

化學

工業

石油化工工業加工工廠

食品工業（->深炸系統應用）

飲料行業



DG1系列8型（軌道焊端）



技術

數據球閥用于軌道焊接過程中焊接，3件體，壓力等級視標稱尺寸高達PN 125，浮球，真空密。



尺寸DN 8 - DN 100

孔全孔

特殊功能適用于具有超清潔介質



尺寸的應用，可適應客戶規格 安裝法蘭DIN EN ISO 5211

測試DIN EN 12266 P10 P11 P12，泄漏率 A



工業和應用 芯片

工業

化學

工業加工

工廠 食品工業（->在油炸系統中的應用）

超清潔介質
