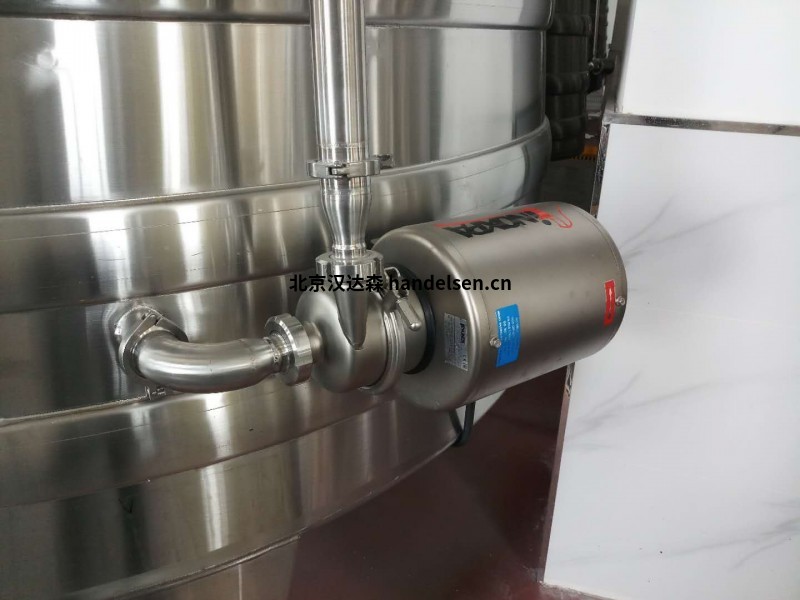

INOXPA PROLAC HCP SP 自吸泵耐化學腐蝕性

該泵特別對混有空氣或氣體的產品有較好的輸送能力，廣泛運用于食品加工，制藥和化工行業，最主要的應用是作為CIP回流泵

INOXPA操作原理；



PROLAC HCP SP系列的自吸泵，能降低系統對真空泵或其它裝置的依賴。

該泵在啟動前需要將泵腔內注滿流體，啟動時它能吸取入口管路中的氣體和液體的混合物到泵腔內。然后通過泵的離心力將氣液混合物體推到分離罐內并失速，由于重力作用，流體保留在分離腔的底部并通過回流管流回到泵腔內，氣體則通過的出口排出，就這樣入口管道內的空氣或者氣體就不斷的從入口端吸入并從出口管路排出，直到液體充滿整個泵腔泵就開始像離心泵一樣正常工作。

最重要的是被吸入氣體通過沒有背壓的出口管道排出。

如果通過減小葉輪直徑或變頻降低轉速來降低泵的水力特性，這是不明智的做法，因?yàn)檫@對吸程有負面的影響。

INOXPA設計與特征；

PROLAC HCP SP與PROLAC HCP擁有相同的零部件，最主要的差別就是兩者泵殼不一樣，葉輪，機械密封和泵軸等零件都是兩相同的。

INOXPA流體

PROLAC HCP SP的泵殼主要包括分離罐和單向閥，確保其高效運轉。該系列自吸泵配置IEC標準電機，并帶電機罩殼和高度可調整的支架腿

材料；

INOXPA材料：

與流體接觸部件 不銹鋼 AISI 316L (1.4404)

其它部件 不銹鋼AISI 304 (1.4301)

與流體接觸的密封件 EPDM

機械密封材質：

動 環 Silicon carbide (SiC)

靜環 Carbon (C)

密封件 EPDM

表面處理

外部 亞光

內部 亮拋Ra<0,8μm

連接方式 DIN 11851 (標準)

CLAMP OD

SMS 1145

(其它接頭方式按客戶的需要制作)

技術參數

技術參數 1600 kPa (16 bar) 232 PSI

工作壓力 -10℃ to +120℃ 14 °F to 248 °F

工作溫度 +140℃(SIP,最長30 分鐘.)284 °F

最大流量 110 m³/h 484 US GPM

最大壓差 60 m 197 ft

最大轉速 3600 rpm

INOXPA選擇；

各種標準的接頭

SiC/SiC 機封

雙機械密封

FPM 的密封件

可選配不同電壓，頻率和防護等級的電機

不同等級的防爆電機
