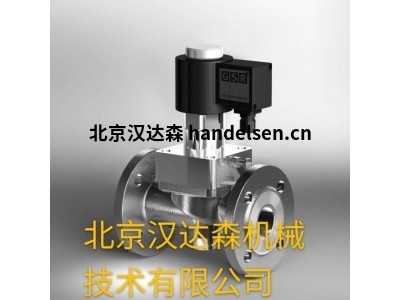

GSR為氫氣應用提供了專門開發的閥門技術。產品范圍從低壓閥到作為電磁閥的高壓閥，適用于最高900 bar的壓力范圍或最高1.200 bar的壓力控制版本。這些閥可以是單閥，插裝式或閥解決方案。
其特點為：閥門常開常閉可選，通電后，閥座直接打開
詳細信息：
技術數據表
55型
2/2向電磁閥
NC-閥門常閉（標準配置）
否-閥門常開（可選）
直動式活塞設計。 操作無需壓差。 通電后，閥座直接打開。
在標準（NC）中，閥通過彈簧力關閉。
高壓應用電磁閥
類型連接殼體密封圈選件
。 5 5 4 G / 0 8 1 5 /。 0 1 2-N O
。 G 1/4 06 1.4301 2標準IP65
。 E 0.5毫米08 1.4462 / 1.4571 8防爆
。 G 0,7 mm 10黃銅2.0401 acc。指令
。高0.8毫米2014/34 / EU
。 0 1,0毫米04 PTFE
。 L 1,2毫米15 PEEK / PTCFE
。 1 1.5毫米19 XHPU
。 2 2,0毫米
。 3 2.5毫米
。 4 3,0毫米
。 5 4,0毫米
。 6 5,0毫米
高壓應用900 bar
無需壓差
高壽命
簡單緊湊的閥門設計
優質材料
可靠而堅固的密封元件
控制類型：直動式
設計：活塞設計
連接：螺紋G1 / 4 DIN ISO 228（BSP）
其他連接如NPT要求
安裝：最好垂直安裝執行機構
壓力范圍：0 -900 bar
介質：清潔，中性，液體或氣體
粘度：22mm²/ s
溫度范圍：中度-40°C bis +80°C
環境溫度-40°C至+50°C
最高環境溫度取決于組合的工??作條件。
閥體材質：黃銅2.0401
不銹鋼1.4301
不銹鋼1.4462
不銹鋼1.4571
金屬內部零件：黃銅和不銹鋼
密封：PTFE，PEEK，PCTFE，XHPU
電源電壓：AC?24V，110V，230V
DC = 12V，24V，110V
根據要求提供其他電源電壓
電壓容差：-10％/ + 10％
功耗：.032 = 11瓦.148 = 10瓦
.012 = 18瓦
.702 = 25瓦
.692 = 25瓦
.802 = 24瓦.808 = 24瓦
.322 = 30瓦.328 = 24瓦
.242 = 46瓦.248 = 30瓦
防護等級：IP65 acc。根據DIN EN 60529
占空比：100％ED-VDE 0580
連接類型：插頭，接線盒
防爆：符合至2014/34 / EG（ATEX）
.702 / .692 .802 .808（ATEX）.322 .328（ATEX）.242 .248（ATEX）
mmm³/ h類型NC否NC否NC否NC否NC否NC否NC否
1,0 0,06 .5540 / 1004 /--0-200 0-100 0-200 0-100 0-200 0-200------
1,5 0,09 .5541 / 1004 / 0-100 0-80 0-140 0-80 0-140 0-80 0-200 0-180 0-120 0-80----
2,0 0,13 .5542 / 1004 / 0-80 0-40 0-100 0-50 0-100 0-50 0-180 0-160 0-90 0-70 0-200 0-200 0-200 0-200
2,5 0,16 .5543 / 1004 / 0-50 0-28 0-50 0-40 0-50 0-40 0-110 0-110 0-60 0-60 0-200 0-180 0-200 0-100
3,0 0,2 .5544 / 1004 / 0-35 0-20 0-40 0-25 0-40 0-25 0-80 0-100 0-40 0-40 0-150 0-120 0-150 0-70
4,0 0,35 .5545 / 1004 / 0-16 0-12 0-25 0-15 0-25 0-15 0-40 0-35 0-25 0-25 0-100 0-60 0-80 0-60
5,0 0,5 .5546 / 1004 / 0-12 0-6 0-16 0-9 0-16 0-9 0-28 0-20 0-12 0-12 0-60 0-40 0-40 0-30
6,0 0,75 .5547 / 1004 / 0-10 0-4 0-12 0-6 0-10 0-6 0-20 0-14 0-10 0-10 0-45 0-30 0-25 0-20
.702 / .692 .802 .808（ATEX）.322 .328（ATEX）.242 .248（ATEX）
mmm³/ h類型NC否NC否NC否NC否NC否NC否NC否
1,0 0,06 .5540 / 06 ../--0-350 0-100 0-200 0-100 0-350 0-350 0-300 0-200 0-450 0-400 0-450 0- 350
1,5 0,09 .5541 / 06 ../ 0-100 0-80 0-140 0-80 0-140 0-80 0-330 0-180 0-120 0-80 0-410 0-300 0 -320 0-250
2,0 0,13 .5542 / 06 ../ 0-80 0-40 0-100 0-50 0-100 0-50 0-180 0-160 0-90 0-70 0-300 0-200 0 -250 0-200
2,5 0,16 .5543 / 0604 / 0-50 0-28 0-50 0-40 0-50 0-40 0-110 0-110 0-60 0-60 0-200 0-180 0-200 0-100
3,0 0,2 .5544 / 0604 / 0-35 0-20 0-40 0-25 0-40 0-25 0-80 0-100 0-40 0-40 0-150 0-120 0-150 0-70
4,0 0,35 .5545 / 0604 / 0-16 0-12 0-25 0-15 0-25 0-15 0-40 0-35 0-25 0-25 0-100 0-60 0-80 0-60
5,0 0,5 .5546 / 0604 / 0-12 0-6 0-16 0-9 0-16 0-9 0-28 0-20 0-12 0-12 0-12 0-60 0-40 0-40 0-30
6,0 0,75 .5547 / 0604 / 0-10 0-4 0-12 0-6 0-10 0-6 0-20 0-14 0-10 0-1
電磁線圈的加熱和功率
GSR默認電磁閥設計為在正常操作條件下連續運行（100％ED =通電時間）。的
電磁線圈的拉力基本上受三個因素影響：
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力，100％占空比和介質
溫度+80°C。
當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于+50°C，
最高+50°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度
使用線圈或其他建設性措施。請與GSR總部聯系以討論具體應用。
有關操作條件的更精確的規格和技術數據，請參見產品的數據表。
電磁線圈和電磁閥。請注意，永久加載的線圈的表面溫度會
僅通過線圈的自熱即可將溫度升高到+120°C。對于+20°C的線圈溫度，我們的默認電磁閥的功耗根據DIN VDE 05820計算得出
