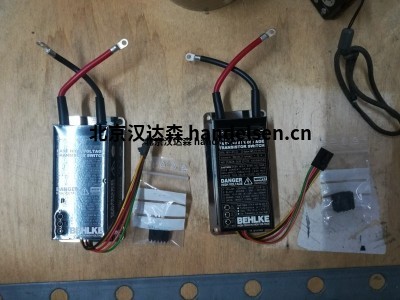

Behlke高壓開關HTS系列

韓麗萍 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

高壓開關，可變導通時間，推挽，MOSFET

● 半橋配置中的HV推挽式開關●兩條開關路徑可實現快速上升和下降時間● 被動開關路徑鎖定可確保安全運行● 無交叉電流 ● 非常適合將HV方波脈沖精確輸入電容性負載 ● 無需工作電阻● 無需大型高壓輸入儲能電容器

警告： 快速推挽開關（半橋）對于來自感性負載或增加的接線電感的反向電流非常敏感。反向電流可能以不確定的方式導通本征（寄生）MOSFET二極管。這可能導致橋式開關路徑內發生短路，進而導致災難性故障。請始終確保沒有電流擺回到開關的輸出端。這應該通過示波器的最大測量值來驗證。實際工作電壓的10％。請始終將足夠的緩沖電容器（最好是陶瓷類型）直接連接到HV輸入，并在輸出接線較長的情況下使用足夠的串聯阻尼電阻。MOSFET開關上的感性負載始終需要快速續流二極管網絡（串行阻塞二極管+并聯續流二極管）。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管從外部安裝。它也可以作為選件I-FWDN集成到交換模塊中。請仔細閱讀一般說明。

技術說明： BEHLKE推挽開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT（將上升和下降時間降低約50％）和輸入低通濾波器選件LP結合使用。這些選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩或自觸發），并總體上簡化了EMC設計。

產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表

 開啟行為（0 =固定導通時間，1 =可變導通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母將對特殊功能進行編碼。示例HTS 31-03-HB-C：HTS = HV晶體管開關，3 = 3 kV，1 =可變導通時間，03 = 30安培，HB =半橋，C =緊湊系列。

開關型號[按電壓排序]

Behlke  HTS 11-07-HB-C

Behlke  HTS 21-07-HB-C

Behlke  HTS 31-03-HB-C

Behlke  HTS 31-13-HB-BC

Behlke  HTS 41-02-HB-LC-C

Behlke  HTS 61-01-HB-C

Behlke  HTS 61-03-HB-C

Behlke  HTS 71-13-HB-BC

Behlke  HTS 91-01-HB-C

Behlke  HTS 91-02-HB-LC-C

Behlke  HTS 111-13-HB-BC

HTS 81-15-SiC-GSM

HTS 81-30-SiC-GSM

HTS 121-15-SiC-GSM

HTS 121-30-SiC-GSM

HTS 151-15-SiC-GSM

HTS 151-30-SiC-GSM

HTS 201-15-SiC-GSM

HTS 201-30-SiC-GSM

HTS 241-15-SiC-GSM

HTS 241-30-SiC-GSM

HTS 301-15-SiC-GSM

HTS 301-30-SiC-GSM

Behlke高壓開關HTS系列
