PMA模塊

KS VARIO是可自由配置且可參數化的多通道控制器系統。 它通過總線耦合器與市售的現場總線系統（以太網，Profibus DP，CANopen和Modbus）結合使用?？刂破飨到y(tǒng)具有單獨的RS232接口，可與PC進行通信，“ BlueControl”工程工具位于該PC上 已安裝。 總線耦合器和控制器或擴展模塊之間的內部通信是通過內部總線進行的。

這些模塊是完整的控制器模塊，具有輸入，輸出和所有控制器功能。

提供以下KS VARIO基本模塊（控制器）版本：

KS VARIO T4/RTD

KS VARIO T4/UTH

KS VARIO T6/RTD

KS VARIO T8/UTH

組合的輸入/輸出模塊（I / O模塊）這些用于擴展控制器模塊的模塊配備有取決于版本的輸入和輸出，但沒有自己的控制器或報警功能。 這些功能由控制器模塊處理。

KS VARIO RTD 6-DO6 KSVC-103-00341

KS VARIO UTH 4-DO8 KSVC-103-00431

KS VARIO UTH 8-DO8 KSVC-103-00441

模擬量輸入模塊：

提供各種用于模擬輸入擴展的模擬輸入模塊。 這些模塊只有輸入。 它們可用于帶有標準輸入信號的過程，或者如果控制通道的數量需要擴展（每個KS VARIO最多30個控制通道）。 對于從這些輸入值派生的變量（報警，輸出變量...）的輸出，必須提供額外的輸出模塊（模擬或數字）。

VARIO AI 2/SF KSVC-103-00121

VARIO AI 8/SF KSVC-103-00141

VARIO RTD 2 KSVC-103-00321

VARIO UTH 2 KSVC-103-00421

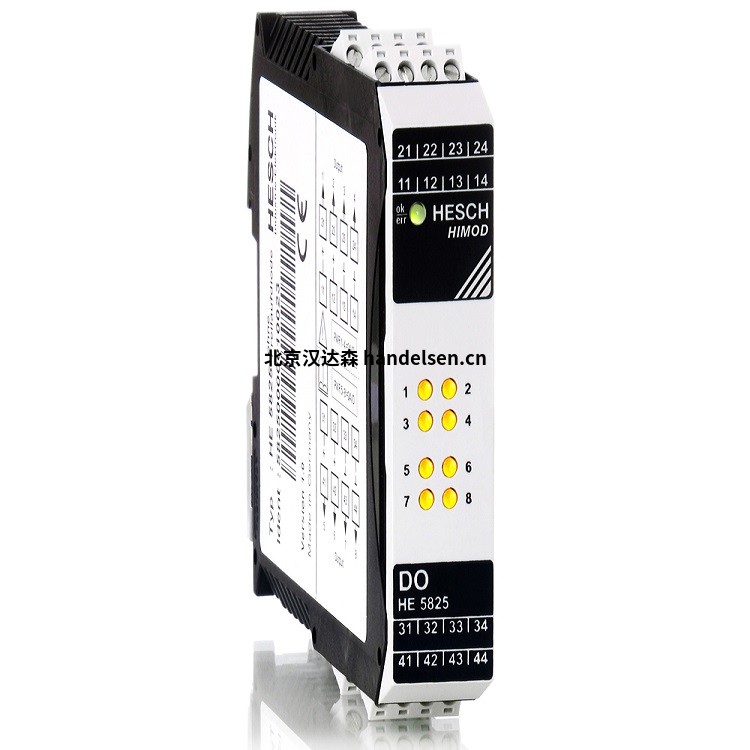

數字量輸出模塊：對于比基本模塊或擴展模塊提供更多數量的控制器輸出（例如，當使用三點控制器時），或者當使用模擬輸入模塊時，可以使用數字輸出模塊。

VARIO DO 2/24 KSVC-102-00221

VARIO DO 4/24 KSVC-102-00231

VARIO DO 8/24 KSVC-102-00241

VARIO DO 16/24 KSVC-102-00251

VARIO DOR 1/W KSVC-102-01211

VARIO AO 1/SF

VARIO模塊寬度為12.2mm； 24.4毫米; 和48,8mm。

總線耦合器的寬度為90,5mm。

整個控制器系統的寬度由所有組件的總寬度加上一個2.5 mm的端件和兩個14 mm的鎖緊夾確定。3.2.2連接器寬度與基本零件寬度無關，連接器零件的寬度為 2個端子。 因此，具有2個插槽的基本部件容納1個連接器，具有4個插槽的基本部件容納2個連接器，具有8個插槽的基本部件容納3個連接器。
