A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m


Axon數據線線纜TWINAX BUS 10型號簡介
Axon的電纜設計和制造了符合MIL-STD-1553標準的數據傳輸系統中使用的所有組件。這是用于航空，航天和軍事應用的戰略機載系統的對話協議。這些可靠的傳輸網絡可提供高度的數據安全性，信號完整性，重量和空間節省，并可對連接到總線的所有設備進行快速診斷。
Axon’s已經開發了采用太空級材料并根據ESA制造程序（PID和法國航天局CNES批準）制造的直聯耦合器，電纜，端接器，接頭和連接器。
本手冊中包含的數據表可幫助您選擇所需的數據總線線束。識別代碼（第102頁的“在線耦合器識別代碼”頁）為您提供了我們所有數據總線電纜參考的概述，包括航空（A）和空間（S）版本。
空間數據總線電纜
用于空間應用的數據總線電纜（參考：40、41、43、44和45）是2219 AWG，2419 AWG和2619 AWG屏蔽雙絞線電纜，用PTFE或PFA絕緣。它們旨在抵抗腐蝕。最常用的是AWG2419電纜。根據電磁效率水平，可以使用單編織或雙編織結構。
空間耦合器
請查閱我們的數據表以選擇最適合您的布線的解決方案：應考慮短線數量，PCB布線，集成終結器。
數據總線連接器
Axon開發了一種名為ACB1的三軸連接器，適用于任何類型的雙絞屏蔽AWG 24對電纜。 這是ESA認可的ESCC 3401/079唯一連接器。
終結器和接頭
Axon’提供的附件包括77或3Ω可移動端接器和接頭。
提供帶ESD保護的終端器。

AXON品牌簡介：
AXON設計生產了50年的特制復合電纜。公司集生產導體(鍍銀銅、鍍錫銅、鍍鎳銅等)、組裝、捆扎、防護層、外殼于一體。依用途而定，AXON采用含氟絕緣材料(PTFE、ETFE、PFA)、聚氨酯、硅酮。該公司還開發符合定制設計要求的絕緣材料。耐輻射、耐油、耐彈性、耐高溫是公司所能應對的挑戰。

AXON主要產品
Axon Kabel電纜組裝設備
Axon Kabel復合電纜
Axon Kabel連接器
Axon Kabel一體化系統
Axon Kabel電纜
Axon Kabel同軸電纜
Axon Kabel扁平電纜
Axon Kabel電磁干擾保護
Axon Kabel管帶
Axon Kabel機電一體化產品：機電一體化、工藝組裝
Axon Kabel彈性元件

1 Axon數據線線纜AMB系列簡介：Axon的電纜設計和制造了符合MIL-STD-1553標準的數據傳輸系統中使用的所有組件。這是用于航空，航天和軍事應用的戰略機載系統的對話協議。這些可靠的傳輸網絡可提供高度的數據安全性，信號完整性，重量和空間節省，并可對連接到總線的所有設備進行快速診斷。
Axon數據線線纜AMB系列型號：
Axon數據線線纜TWINAX BUS 10：A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m
Axon數據線線纜TWINAX BUS 20：A結構,0Hz時傳輸阻抗值45m?/m，1Hz時傳輸阻抗值45m?/m，10Hz時傳輸阻抗值45m?/m，30Hz時傳輸阻抗值100m?/m
Axon數據線線纜TWINAX BUS 21：B結構,0Hz時傳輸阻抗值15m?/m，1Hz時傳輸阻抗值5m?/m，10Hz時傳輸阻抗值5m?/m，30Hz時傳輸阻抗值10m?/m
Axon數據線線纜TWINAX BUS 22：C結構,0Hz時傳輸阻抗值15m?/m，1Hz時傳輸阻抗值0.025m?/m，10Hz時傳輸阻抗值0.025m?/m，30Hz時傳輸阻抗值0.1m?/m
Axon數據線線纜TWINAX BUS 40：A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m


2 Axon柔性電源電纜FLEXFORCE®系列簡介：電纜適用于必須承受大電流的應用。FLEXFORCE®與特殊的AXON's化合物絕緣，不含鹵素或FEP材料，適用于最惡劣的環境。
應用領域：裝甲車、戰車、雷達系統汽車、機器人、船舶、遠程武器系統、汽車地鐵
Axon柔性電源電纜FLEXFORCE®系列型號：
Axon電源電纜FFR010：導線直徑:4.59mm，面積:10平方毫米，傳輸阻抗值:0.202Ω/100m，最大值電流:120（A在30°C時），外部直徑:6.5mm，重量：110g/m
Axon電源電纜FFR016：導線直徑:6.15mm，面積:16平方毫米，傳輸阻抗值:0.119Ω/100m，最大值電流:160（A在30°C時），外部直徑:8.4mm，重量：190g/m
Axon電源電纜FFR025：導線直徑:7.25mm，面積:25平方毫米，傳輸阻抗值:0.077Ω/100m，最大值電流:210（A在30°C時），外部直徑:9.8mm，重量：280g/m
Axon電源電纜FFR035：導線直徑:8.68mm，面積:35平方毫米，傳輸阻抗值:0.054Ω/100m，最大值電流:265（A在30°C時），外部直徑:11.5mm，重量：390g/m
Axon電源電纜FFR050：導線直徑:10.15mm，面積:50平方毫米，傳輸阻抗值:0.040Ω/100m，最大值電流:330（A在30°C時），外部直徑:13mm，重量：520g/m

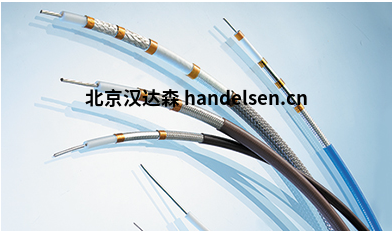

3 Axon同軸電纜CELLOFLON®系列簡介：對于小型，柔性，高性能同軸電纜，AXON'已獲得CELLOFLON®（多孔PTFE）的專利。 這種材料孔隙率為80％，密度為0.42，介電常數為1.18（固體PTFE：密度= 2.2-介電常數= 2.1）。CELLOFLON®的使用有助于制造具有更好電氣特性的更輕，更小，更柔韌的電纜。 介電常數越低，損耗越小，截止頻率和傳播速度越高。
Axon同軸電纜CELLOFLON®系列型號：
Axon同軸電纜FFR010 StR 1：導線直徑:4.59mm，面積:10平方毫米，絕緣的金屬絲直徑:6.50mm，防護罩上方直徑:7.10mm，總體外直徑:9.10mm，重量:170g/m
Axon同軸電纜FFR016 StR 1：導線直徑:6.15mm，面積:16平方毫米，絕緣的金屬絲直徑:8.40mm，防護罩上方直徑:9.10mm，總體外直徑:11.50mm，重量:290g/m


4 Axon扁平電纜AXOJUMPTM系列簡介：AXOJUMPTM標準扁平軟電纜專為板對板互連而設計，由扁平導體制成，該扁平導體用聚酯纖維或聚酰亞胺帶（0.30毫米至1.25毫米間距）絕緣。 AXON’已開發出多種定制設計的扁平柔性電纜，其中包括折疊，屏蔽，缺口，沖壓，切割和標記。AXON’是先進技術的電纜和互連解決方案的制造商，提供完整的扁平電纜和組件，F(xiàn)FC扁平軟電纜AXOJUMPTM，F(xiàn)FC-扁平軟電纜：AXOJUMPTM
北京漢達森德國本土采購，拼箱發貨報關，德國技術，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
