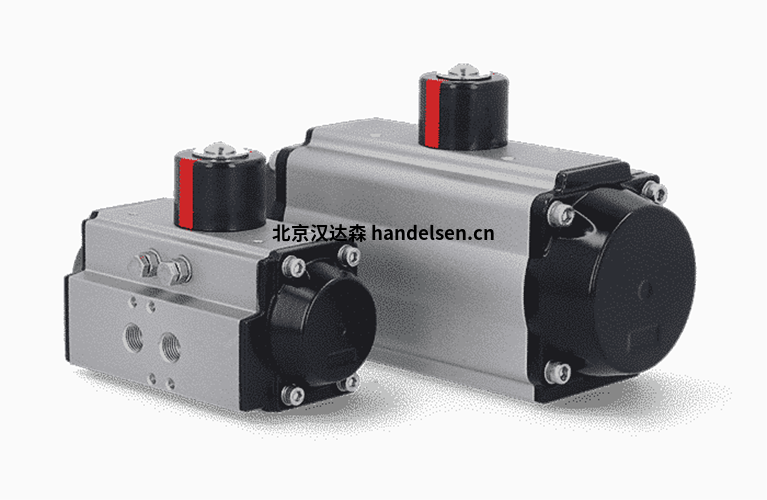

EA旋轉執行器

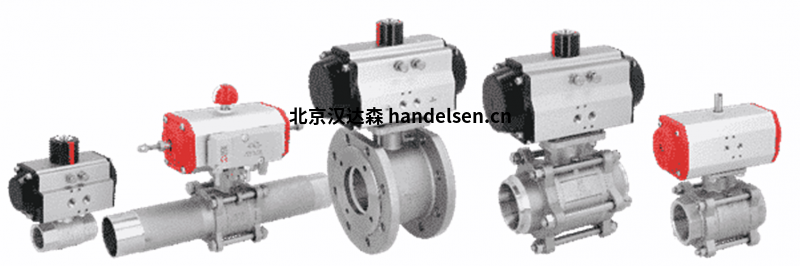

局部回轉執行器在哪里使用？在球閥，蝶閥等處始終使用氣動或電動旋轉執行器。工業閥門必須通過控制裝置自動切換。這些執行器直接構建在我們的閥門上，結合在一起形成一個功能單元。

從END-Armaturen購買氣動旋轉執行器的優勢：由于開發，生產，組裝和質量測試均為100％“德國制造”，因此特殊設計的快速可用性

緊湊的設計，沒有容易弄臟的角落和邊緣

現貨提供高質量的表面處理

有用的氣動扭矩高

傳動軸和不銹鋼標準件

防吹出傳動軸

彈簧復位執行器的尺寸不變

良好的性價比

符合EN 12116（ISO5211）的信號和控制設備的簡單，標準化的結構或附件和連接。

通過精確執行的漸開線齒進行動力傳輸

所有超過20克的塑料部件均根據我們的環境管理系統DIN EN ISO 14001進行標簽。

END-Armaturen（EA）旋轉執行器技術信息：

控制壓力 2 ...至10bar

控制介質 清潔空氣（ISO 8573-1：2001）

旋轉角度 90°±6°可調

封條 NBR或FKM（額外收費）

環境溫度 -20°C ...到+ 80°C（帶FKM密封件時最高+ 140°C

軸承類 由光滑的塑料制成

消音器 單作用驅動器，帶碟形消音器，通風連接處由燒結青銅制成

END-Armaturen可根據要求提供表面處理：

黑色陽極氧化

硬涂層，層厚度30 µm

化學鍍鎳，層厚度30 µm

PTFE功能涂層，層厚25 µm

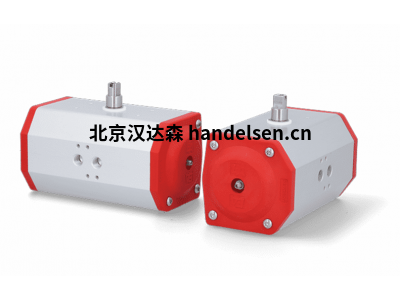

END-Armaturen氣動驅動器的類型和功能：

直角回轉執行器是一種氣動雙活塞執行器，其主要設計用于操作閥瓣和球閥。它具有雙作用和彈簧復位（單作用）功能。雙活塞原理以最小的外部尺寸實現高扭矩。旋轉角度可以通過標準的終端位置設置進行±6°的調節。

由于雙活塞原理，活塞沿相反方向移動的力通過牢固連接到活塞的兩個齒條傳遞到一個共同的小齒輪。該原理保證了整個行程上的線性轉矩曲線。

ED執行器的雙重作用功能：

兩個活塞之間的內部通過端口“ A”加壓?；钊珠_(kāi)。兩個活塞的動力通過齒條傳遞到小齒輪“ C”。如果對端口“ B”加壓并且對“ A”排氣，則兩個外部腔室都被加壓并且活塞朝彼此移動。松開螺母“ E”后，可以用終端位置調節螺釘“ D”調節旋轉角度。設定用螺母“ E”鎖定。小齒輪和活塞通常如圖所示安裝。

彈簧復位功能-EE型：

兩個活塞之間的內部通過端口“ A”加壓?；钊崎_(kāi)并壓縮彈簧。兩個活塞的動力通過齒條傳遞到小齒輪“ C”。如果端口“ B”未加壓，則在端口“ A”排氣時，活塞會通過彈力返回到其基本位置。松開螺母“ E”后，可以用末端位置調節螺釘“ D”調節旋轉角度。設定用螺母“ E”鎖定。彈簧組件可以適應工作條件。

&&電動旋轉執行器技術信息：

連接電壓 24V DC，230V AC（其他可根據要求提供）

旋轉角度 90°C±5°

運行時間 取決于扭矩（8sec-22sec之間）

裝車時間 ?2 ...至5分鐘

防護等級 IP67

占空比 25％...至70％

溫度 -20°C到+ 70°C

扭力 50Nm ...到280Nm

網站限制 2個限位開關OPEN / CLOSE

驗證 2個扭矩開關OPEN / CLOSE（來自NE15）

電機恒溫器（來自NE05，僅230V AC）

END-Armaturen電動旋轉執行器，使用SuperCap電容器進行復位：

該執行器是為旋轉球閥和蝶閥而設計的90°旋轉角。它配備了堅固，防水的外殼，過載保護和防結露加熱器。自鎖蝸桿減速器可確保精確的位置控制。

電驅動NE的一般信息

NE型部分回轉執行器可以用作功能強大的90°電動執行器，用于操作閥瓣和球閥。這些驅動器也適用于許多局部旋轉應用。執行器適用于最大2,500 Nm的扭矩

END-Armaturen標準設備驅動器TYPE NE：

鋁外殼

光學位置指示器

手動優先

2個附加限位開關

加熱器

NE034100-Strip-3
