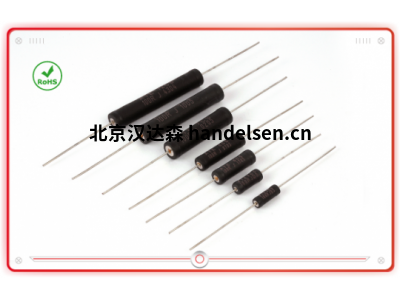

ATE Electronics玻璃搪瓷電阻cs系列
特征
易于更換玻璃搪瓷電阻，而不會增加成本
而且沒有性能損失。
整個組件涂有多層有機硅涂層
最大電線保護形式為-55°C至+ 350°C。
通過緊密的公差獲得非常好的性能，非常低
溫度系數和在嚴酷條件下的出色操作穩定性
環境條件。
陶瓷芯化學惰性且無心，因此具有高度的可靠性
接地以確保均勻，選擇線材并完全焊接
建設終端到終端。
這些電阻滿足或超過以下要求
MIL-PRF-26 H規格
電氣規格
-歐姆值
E24系列。如果超出范圍或不是標準歐姆值，
請咨詢ATE技術部。
-公差
標準5％。根據要求可提供高達1％的值（對于值> R047）。
-溫度系數
典型值：R10至Rmax為±100至±30 ppm
咨詢工廠特殊用途
-介電強度
500 Vdc 2CS至6CS
700 Vdc 7CS至12CS
- 絕緣電阻
最低1000兆歐。
水分測試后100歐姆
-Sovraccarico
10倍額定功率下5s
5s 2CS和3CS額定功率下5s
-無感
還可提供等效的物理和電氣規格型號
無感Ayrton-Perry繞組
機械規格
-終端強度
10磅拉力測試。
-可焊性
根據MIL-PRF-26 H進行連續，令人滿意的覆蓋。
材料
-核心
陶瓷滑石或氧化鋁無心磨削
-電阻元件
具有特定溫度系數的銅鎳合金或鎳鉻合金
-端蓋
不銹鋼
- 涂層
特殊高溫硅膠
-標準端子
LF鍍錫銅或LF鍍錫銅焊
測量點：L + 20mm
降級
這些電阻器可在-55°C至+ 350°C的溫度范圍內使用
要在具有工作溫度的應用程序中使用這些組件。 + 25°C更高
通過在350°C時從標稱功率線性降低至零來降低功率
型號
2CS
3CS
5CS
6CS
7CS
10cS
12CS
