MOOG電動機DB-1250-A-1



MOOG電動機產品描述：

DB系列無刷扭矩電動機用于要求高功率密度和/或快速加速的應用。設計經過優化，以最大程度地降低輸入功率，從而實現最高效率。



利用高能稀土磁體和密集的縫隙填充，DB系列可實現高Km值。這樣可提供最高的單位體積性能，并最大程度地減少系統內的電機占地面積。



電機作為直接連接到負載的直接驅動轉子/定子無框架零件套件提供。這種形式的附件消除了反沖并提高了伺服剛度，從而優化了直接驅動系統。



有關如何根據您的特定應用量身定制直接驅動式無刷轉矩電動機的更多信息，請聯系我們的應用工程師。

MOOG電動機特征：

緊湊

峰值扭矩從21到超過650,000 oz-in（0.148到4,590 Nm）

雙絕緣高溫電磁線可最大程度地降低泄漏電流并提供良好的熱阻

穩定的高溫封裝材料可最大程度地降低大溫度變化下繞組的運動或工作。

稀土磁鐵

高功率密度

高轉矩慣量比

低速高精度

大通孔

好處

可在多種速度下操作-不限于交流頻率

極其安靜的運行，使用壽命長

電機壽命不僅限于電刷或換向器壽命

高效運行，不會因電刷而造成損失

選件

繞組選項可調節扭矩靈敏度，反電動勢，直流電阻，以匹配各種系統要求

堆疊長度從0.10到30英寸（2.54到762毫米）不等

可以根據需要添加安裝法蘭，輪轂，安裝孔和連接器

用于換向的霍爾效應傳感器







MOOG產品系列分類：MOOG伺服閥、MOOG電液伺服閥、MOOG比例閥、MOOG壁厚控制器、MOOG電機、MOOG減速機



MOOG產品品牌介紹：

MOOG穆格公司成立于五十多年前，最初從事飛機與導彈部件的設計及供應。如今，本公司的運動控制技術廣泛應用于民用機座艙、發電風機、一級方程式賽車、醫用輸液系統等眾多的市場和應用領域，有效提高相關產品的性能。該公司歷史起源于公司創建者威廉 C 穆格，他是一位發明家、企業家，也是一位遠見卓識者。1951年，比爾穆格研制成功電液伺服閥，這種裝置可把微弱的電脈沖轉換為精確而有力的運動。1951年7月，比爾穆格、阿特兄弟倆和盧蓋耶在紐約州東奧羅拉租借了已廢棄的 Proner 機場的一角，成立了穆格制閥公司（MOOG Valve Company）。

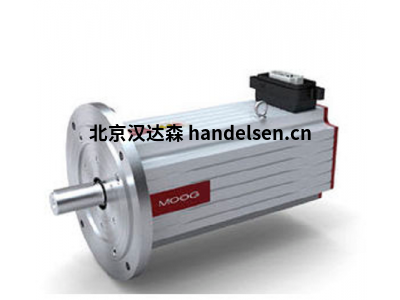

1、 MOOG伺服電機G系列簡介：G 系列伺服電機提供業內最寬的功率范圍，現有額定連續堵轉扭矩范圍介于 0.15 至 77 Nm 的標準型號。采用模塊化設計，提供各種選項支持，穆格應用工程師能夠提供全定制化的解決方案。

MOOG伺服電機G系列型號：

MOOG伺服電機G761：流量控制：4－63　l/min(7.0 Mpa )，最大工作壓力：31.0　Mpa

MOOG伺服電機G631：流量控制：3.8-76　L/min(1--20gpm)，最大工作壓力：31.5Mpa



2 、MOOG永磁有刷直流電動機Redline系列簡介：Redline系列永磁有刷直流電動機采用5 bar設計，不銹鋼外殼和滿足耐腐蝕要求的球軸承。電刷彈簧在電刷壽命期間保持恒定的壓力，以實現最大的可靠性。

moog直流電動機32300A-01：輸入電壓28v，轉速16500rpm，最大空載電流（mA）65.

moog直流電動機32300A-02：輸入電壓14v，轉速16500rpm，最大空載電流（mA）125.

moog直流電動機32300A-04：輸入電壓28v，轉速22000rpm，最大空載電流（mA）75.

moog直流電動機32300A-05：輸入電壓27v，轉速12000rpm，最大空載電流（mA）55.

moog直流電動機42300A-01：輸入電壓28v，轉速15500rpm，最大空載電流（mA）68.

moog直流電動機62300A-01：輸入電壓28v，轉速10000rpm，最大空載電流（mA）65.

moog直流電動機62300A-02：輸入電壓14v，轉速10000rpm，最大空載電流（mA）125.

moog直流電動機62300A-05：輸入電壓24v，轉速6500rpm，最大空載電流（mA）60.

moog直流電動機68300A-01：輸入電壓27v，轉速10000rpm，最大空載電流（mA）100.



3 、MOOG精密行星減速機系列簡介：Moog精密齒輪箱與我們的有刷和無刷電機產品線結合使用時，可為用戶提供安靜而強大的精密齒輪箱。這些齒輪箱具有多種傳動比和輸出扭矩，可滿足多種應用的需求。終身潤滑可確保長壽命和免維護運行。



4、 MOOG伺服電機T-F-W 系列簡介：現有各種額定連續堵轉扭矩范圍介于 0.6 至 710 Nm 可提供廣泛的高動態性能的型號與尺寸，備有自然冷卻、風冷或液冷三種冷卻方式。



穆格MOOG公司是全球設計，制造和精密運動控制產品和系統集成商。穆格的高性能系統的控制軍用和商用飛機，衛星和航天器，運載火箭，導彈，工業機械，風能，海洋應用和醫療設備。

已廣泛應用于航空、航天、艦船、冶金、化工等領域的電液伺服控制系統中。

、
