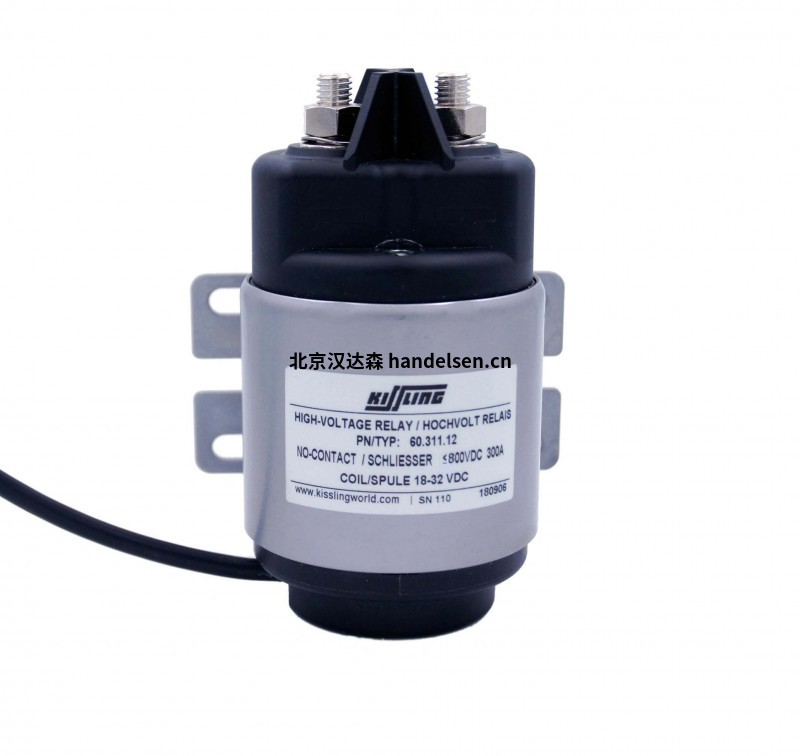

Kissling高壓繼電器60系列
技術數據技術數據
常規數據環境特征
環境溫度–40°C至+ 85°C | -40°F至+ 185°F的溫度范圍
防護等級IEC 60529和DIN 40050-9，IP67（0.2 bar; 1分鐘）和IP6K9K防護
震動6克/ 11毫秒震動
振動4 g / 50-2000 Hz振動
耐普通油，燃料，液壓油，酒精，耐油，燃料，液壓油，酒精，
滅火劑
擰緊扭矩|最高扭力
螺紋尺寸M8 = 12–13 Nm螺紋尺寸
電氣數據|電氣特性
分鐘絕緣電阻100MΩ以上絕緣電阻
通電或環境條件下加載50MΩ后的絕緣電阻
高耐壓2250 V / 1分鐘介電耐壓
最高觸點電壓降最大150 mV接觸滴，初始
最高最大工作電壓≤800 VDC電壓范圍
使用壽命后的接觸電壓降壽命測試后的接觸電壓降為175 mV
持續電流300 A持續電流
過載導致3500 A，2秒/ 700 A，30秒的過載
額定負載300A時的觸點壽命
額定接觸負載（電阻負載300 A）僅通斷緊急停機：極端過載
緊急休息：超載
電壓范圍：最高24 VDC最高250 VDC最高400 VDC最高500 VDC最高600 VDC最高750 VDC 500 A @ 600 VDC = 2x
續航能力：20000 20000 10000 5 000 1000 1000400 A @ 750 VDC = 1x
機械壽命：2,000,000個開關周期
電子和商業房地產|電子和操作特性
12 V 24 V
工作電壓9-16 VDC 18-32 VDC電壓范圍
標稱電壓24 VDC標稱電壓
最高拾取電壓最大9 VDC拾取電壓
分離電壓≤2 VDC最小壓降電壓。
線圈電流2 A線圈電流約
線圈功率6 W線圈功率約
靜態電流約1.5 mA靜態電流
開關時間常開繼電器工作時間常開觸點
最長擰緊時間75毫秒
最長彈跳時間5毫秒跳動
最長下降時間50毫秒釋放
連接橫截面最小值95平方毫米/ AWG 4-0 | 0.147平方英寸/ AWG 4-0導線截面
任何安裝位置可選的安裝位置
300安
bis I高達800VDC
汽車行業的電氣化發展
對電氣制造商提出了新的要求
組件。為了獲得類似于內燃機的性能，高壓是必不可少的。但是，當分離負載時，這些導致
開關電弧會磨損接觸表面。所以
是制造商的主要任務，這的燃燒時間
為了最小化開關電弧。高壓繼電器
來自Kissling的產品完全滿足這些要求，并且
使新技術安全可控。
Kissling是全球第一家使用技術的提供商
無需氣體填充的陶瓷接觸腔的實現。最大的挑戰是最大程度地減少
切換電弧繼續燃燒，親吻開始運動
高度動態且高效的驅動系統
從而保證了一流的產品使用壽命，并且
成熟的吻質量。
您的優勢一目了然：
•吻合繼電器設計，品質獨特
•即使在緊急停機時也能提供最大的安全性
過載高達750 VDC
•IP 67 / IP 6K9K密封性使安裝位置多樣化
•由于集成，調整工作量少
PWM電子設備，9-16 VDC和18-32 VDC
汽車行業持續的電氣化導致
對電氣元件制造商的新要求。
為了實現與內燃機相似的功率水平，高
電壓是不可替代的。高壓負責
當分離電力負載時，會產生開關電弧
破壞了聯系。因此，主要任務
廠商正在盡量減少開關的燃燒時間
弧。新的KISSLING高壓繼電器滿足了這些要求
要求，并允許安全可控的操作。
吻吻是全球第一家專注于
非充氣陶瓷接觸腔。這是一個基準
確保KISSLING解決方案的安全和長期運行。
制造商面臨的最大挑戰是最大程度地減少
開關電弧的燃燒時間。這是由
通過高度動態和高效的推進來吻合
系統，以確保一流的產品生命周期和
可靠的吻吻質量。
您的好處摘要：
•可靠的吻合繼電器設計，品質出眾
•即使在緊急關機的情況下，也能提供最大安全性
過載高達750 VDC
•高度適合IP 67 / IP 6K9K惡劣環境
密封
•由于預先集成，降低了適應成本
PWM電子，9-16 VDC和18-32 VDC

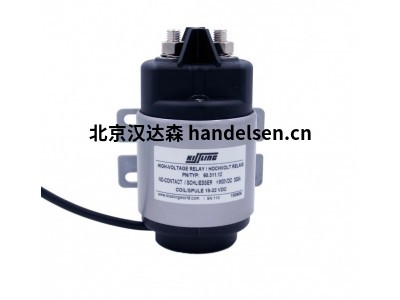

Kissling高壓繼電器60系列
