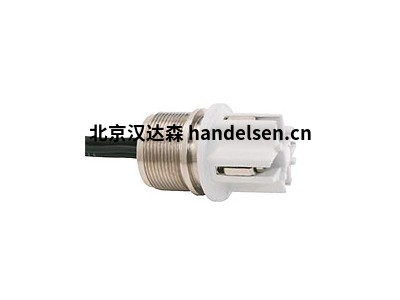

德國BARTEC帶端子的電源套管參數型號

　　德國BARTEC帶端子的電源套管參數型號

　　電壓標稱電壓：690 V / 1 000 V

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　當前見數據表

　　連接端子數量：4或6(取決于橫截面)

　　橫截面：0.75mm²/ 1.5mm²/ 2.5mm²/ 4mm²/ 6mm²

　　套筒尺寸：公制：M24 x 1.5至M42 x 1.5

　　非螺紋：∅ 22毫米至36毫米

　　le套筒材料：金屬，裸露，上光或鍍鋅
漢達森祁佳強 手機/微信177*4453*6447

　　特征

　　single節省空間的結構

　　芯子聚集在一個套筒中

　　因此只需要一個電纜入口孔。

　　?隨著全部6個核心的推出，直接

　　Y切換。也可以在電機上

　　Ex d電機的接線板。

　　?電機電源和熱保護電纜可以

　　穿在一個普通的袖子里。

　　?帶編號的核心簡化了連接，

　　消除通常的“環環相扣”

　　控制系統。

　　描述

　　電源套管是電氣的組件

　　隔爆的“ d”外殼與

　　安全性更高的“ e”接線盒。套管

　　由螺紋或非螺紋金屬組成

　　包封一個或多個芯的套筒，提供

　　防火屏障。這些引線的長度各不相同

　　根據他們的應用。

　　螺紋套筒和

　　圓柱套筒在壁上的接縫長度

　　“ d”外殼必須符合EN 60079-0

　　和EN 60079-1標準。

　　安裝后，必須保護襯套不旋轉和意外松動。

　　在“附件”下給出了建議。我們的標準襯套帶有螺紋

　　M10至M48的套筒或圓柱

　　袖子。它們配備了帶有

　　0.2至95 mm2

　　csa。并已批準名義上

　　電壓介于250 V和3000 V之間。另請參見表

　　“電氣數據”。

　　用于連接本安電路

　　連接中帶有端子排的“ d”區域

　　隔層，我們提供帶有藍色的襯套

　　低功耗電路“ i”的核心。

　　我們的套管系列的另一個產品是

　　帶端子的襯套。組合Ex d線

　　帶有Ex e端子的套管，我們?cè)O(shè)計了幾乎不比法線大的元素

　　襯套。襯套加端子減少了

　　接線盒的尺寸，同時

　　安裝費用。套管加上端子是

　　額定電壓為690 V和1 000 V，并經過PTB認證。我們

　　為他們提供2至6極和螺紋套筒

　　從M 24到M 42。

　　所有管線套管均已通過PTB和BVS測試，

　　經認證可用于危險區域

　　符合歐洲標準EN 50014，EN 50018，EN

　　50019. BARTEC對這些管線套管也獲得了許多其他國際認可。

　　所有管線套管均已通過

　　根據歐洲標準EN 60079-0的聯邦物理技術研究所，

　　有關電氣的EN 60079-1和EN 60079-7

　　爆炸危險區域的操作設備

　　適用于地上(II)和地下(I)

　　到ATEX。 BARTEC還獲得了一些

　　這些套管的國外許可(FM，UL)。

　　當94/9 / EC準則生效時

　　2003年1月7日，必須按照以下說明正確安裝防爆操作設備

　　EN 60079-14。

　　除其他事項外，第10.4.2節要求

　　使用符合EN 60079-1的鑄造耐壓電纜插入件進行操作

　　帶有內部點火源的設備

　　IIC爆炸子組和操作設備

　　外殼體積大于2 dm3

　　在區域1中。

　　BARTEC提供多種EC型產品

　　測試認證。

　　the在Ex d側連接了核心

　　直接到電氣負載，中間

　　終端不再需要。

　　?小尺寸可實現額定絕緣

　　電壓高達3 kV

　　Ex Ex i低功耗電路的藍芯

　　up鐵芯永久耐熱

　　到+110°C

　　防爆防護

　　防爆類型

　　線路套管

　　ATEX II 2G Ex db IIC

　　我M2 Ex db I

　　資質認證

　　EPS 13 ATEX 1619 U

　　IECEx Ex db IIC

　　前數據庫

　　資質認證

　　IECEx EPS 13.0045 U

　　其他批準

　　INMETRO，UL，CSA，NEPSI，GOST，F(xiàn)M

　　其他批準和認證可以在以下位置找到

　　www.bartec.de

　　標準產品印刷

　　ATEX和IECEx標記。

　　可從以下獲得的其他國際烙印

　　請求。請以純文本形式指定。

　　工作溫度

　　-60°C至+110°C

　　取決于使用的引線和靜態測試

　　壓力(溫度范圍適用于“固定

　　安裝”)

　　環境溫度限制開關

　　取決于設計和核心/

　　-鉛

　　標準版本*：

　　核心取決于

　　工作溫度和電壓

　　HO7G-K

　　輻射交聯聚烯烴共聚物

　　格夫?yàn)?/p>

　　最高核心數

　　50核

　　橫截面

　　0.25平方毫米

　　至120 mm2

　　AWG24至AWG1

　　最高核心數

　　50核

　　袖長

　　公制：M16 x 1.5至M42 x 1.5

　　無螺紋：∅22毫米至∅36毫米

　　袖子材質

　　裸金屬，清漆或鍍鋅金屬

　　額定電壓

　　690伏/ 1 000伏/ 3000伏

　　額定電流

　　見下表

　　基于VDE 0298-04

　　*根據要求提供所有其他版本

　　請使用客戶要求表

　　在本章的結尾!

　　防爆類型

　　帶端子的電源套管

　　ATEX II 2G Exd e IIC Gb

　　我M2超出我Mb

　　資質認證

　　EPS 14 ATEX 1644 U

　　IECEx Exd e IIC Gb

　　Mb

　　資質認證

　　IECEx EPS 14.0020 U

　　其他批準和認證可以在以下位置找到

　　www.bartec.de

　　工作溫度

　　-60°C至+110°C

　　取決于設計，端子和導線(溫度范圍適用于

　　導線的“永久安裝”)

　　限位開關的環境溫度

　　取決于設計和芯線/引線

　　標準版本*：

　　核心取決于

　　工作溫度和電壓

　　HO7G-K

　　輻射交聯聚烯烴共聚物

　　格夫?yàn)?/p>

　　端子數

　　4或6(取決于橫截面)

　　橫截面

　　0.75平方毫米

　　/1.5平方毫米

　　/2.5平方毫米

　　/ 4平方毫米

　　/ 6平方毫米

　　袖長

　　公制：M24 x 1.5至M42 x 1.5

　　無螺紋：∅22毫米至∅36毫米

　　袖子材質

　　金屬，裸露，上光或鍍鋅的

　　標稱電壓

　　690伏/ 1 000伏

　　額定電流

　　見下表

　　基于VDE 0298-04

　　訂貨號

　　07-9304-F042

　　07-9304-H042

　　07-9304-J042

　　07-9304-K042

　　07-9304-F043

　　07-9304-H043

　　07-9304-J043

　　07-9304-K043

　　07-9304-L043

　　07-9304-F046

　　07-9304-H046

　　07-9304-J046

　　07-9304-K046

　　07-9304-L046

　　07-9304-F065

　　07-9304-H065

　　07-9304-J065

　　07-9304-K065

　　07-9304-L065

　　07-9304-F066

　　07-9304-H066

　　07-9304-J066

　　07-9304-K066

　　07-9304-L066

　　07-9306-H043

　　07-9306-J043

　　07-9306-K043

　　07-9306-L043

　　07-9306-H046

　　07-9306-J046

　　07-9306-K046

　　07-9306-L046

　　07-9306-H065

　　07-9306-J065

　　07-9306-K065

　　07-9306-H066

　　07-9306-J066

　　07-9306-K066



　　07-9306-L066
