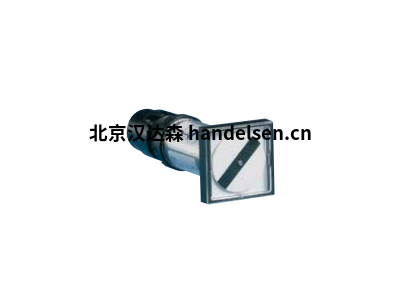

Muller+ Ziegler開關位置指示PI 24
應用
開關位置指示器用于指示電氣設備中的開關狀態。 它們都可以在原理圖中使用
開關柜和控制裝置，以及測量站和控制室或鑲嵌系統中。 開關位置指示燈
處置螺絲端子，電纜橫截面積最大為1.5mm²。
功能
開關位置指示器配備有旋轉磁鐵系統。 這保證了精確的符號位置。 相當?shù)?/div>
能源消耗方面，指標中的發熱量可以忽略不計。 系統的線圈產生磁場。 感動
磁鐵軸向連接到符號。 撐桿鞋確定其位置。 不需要外部復位。

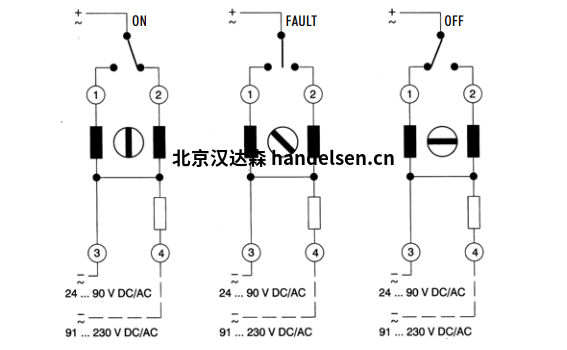

連接
技術數據
類型帶有圓形或方形前面板的圓形塑料外殼，用于在配電盤中進行開孔安裝
（PI / PIR 25/29/36）或馬賽克面板（PI / PIR 24）。
外殼材料聚碳酸酯（根據UL 94 V-O自熄）
安裝位置與位置無關
緊固螺母
連接螺絲端子，最大1.5mm²，帶意外接觸保護
IP代碼IP 54
尺寸PI 24 / PIR 24 PI 25 / PIR 25 PI 29 / PIR 29 PI 36 / PIR 36
前框架24 25Ø29 36
外殼Ø21.8Ø21.8Ø21.8Ø21.8
安裝深度94 94 94 94
開孔Ø22Ø22Ø22Ø22
重量0.1 0.1 0.12 0.12
PI型…直流電壓24-230 V
PIR ...類型交流電壓24-230 V
功率輸入110 V時為0.4 W，230 V時為1.4 W
測試電壓3.7 kV
頻率范圍（交流電壓）40 Hz至10 kHz
最高 電壓波動+/- 20％
溫度范圍-25°C至+20°C至+30°C至+50°C
類型：
Muller+ Ziegler PI 24
Muller+ Ziegler PI 25
Muller+ Ziegler PI 29
Muller+ Ziegler PI 36（24-230 V直流）
Muller+ Ziegler PIR 24
Muller+ Ziegler PIR 25
Muller+ Ziegler PIR 29
Muller+ Ziegler PIR 36（24-230 V AC）
Muller+ Ziegler開關位置指示PI 24
