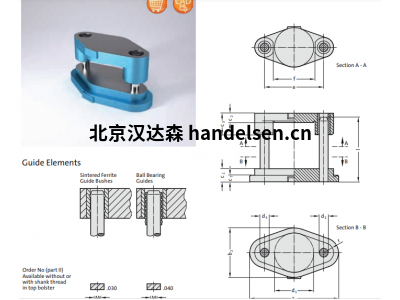

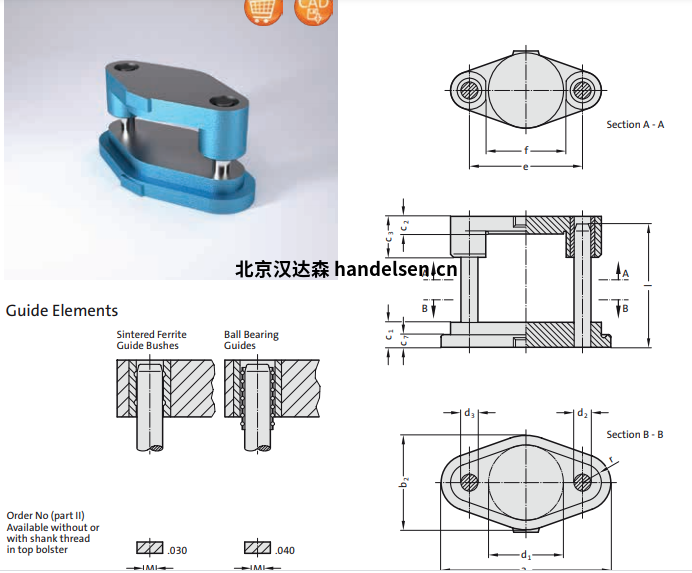

FIBRO模具套裝模具DIN 9812 D / DG型
執行
FIBRO鋼制模具組的輪廓面完全
機械加工。
鋁制模具的輪廓面也被鋸切
那些鋁板。但是，這些輪廓
面也可以根據要求加工。板厚度公差為±2 mm。
引導元素
導向柱DIN 9825 / ISO 9182（202.19。）
導向襯套DIN 9831 / ISO 9448（2081.）是正常的
全鋼模具上的設備。
請參閱“指南元素”部分以獲取技術信息
規格。
模具上的起重工具
對于平板尺寸為a1 + b1 ^ 1000 mm的平板
重量^ 100千克，每塊鋼板應安裝2個吊環螺栓
用過的。
特殊模具和印版
客戶圖紙
模具和平板最大尺寸為2200 x 1100毫米
（外部變暗）。將根據客戶的圖紙制作，
具有任何特殊功能和最高精度。
特殊加工功能
只要有可能，所有較大的孔或洞都應
在模具最終加工之前由FIBRO完成
他們?cè)诳蛻舻墓S中的申請必須導致
模具變形和精度降低。
特殊模具查詢表格
（另請參閱第A32 – A35頁）
對于自定義尺寸和特殊版本，預印
查詢和訂購表可應要求提供。
您需要做的就是輸入所需的測量值，
定制設計和指南類型。
訂購代碼（示例）：
模具組DIN 9812類型D / DG = 201.01。
工作區D1 160毫米= 160。
引導型FA燒結鐵氧體= 03
不帶0的耳軸ZG
訂單號
201.01.063.
201.01.080.
201.01.100.
201.01.125.
201.01.160.
201.01.180.
201.01.200.
201.01.250.
201.01.315.
