VACUUMSCHMELZE差動電流傳感器

一、產品好處：

高 一次電流高達120 A

帶有集成原邊和原邊導體開口的變體
DI檢測的高準確度<1.5％
頻率范圍DC至10 kHz
UL認證 符合UL508
集成屏蔽EMI
+5 V單電源和電壓輸出，可直接連接到A / D轉換器

二、產品應用：

光伏逆變器
電動汽車充電
變頻器
衛生保健

三、技術指標：

1.標準法規
我們的傳感器是根據IEC 61800-5-1“可調速電力驅動系統”設計的。但是，傳感器還滿足其他標準的許多要求，例如EN 50178“用于電力設施的電子設備”或EN 62109“用于光伏電力系統的功率轉換器的安全性”。此外，我們的標準類型已通過Underwriters Laboratories根據UL508“工業控制設備”認證。類別為NMTR2（組件–電源電路和電動機–安裝的設備）。VAC傳感器可在文件E317483和E169721中找到。

2.驗證和類型測試
所有新創建的系列均經過廣泛的類型測試和驗證。在我們的數據表中的“電氣數據：（由類型測試進行調查）”和“常規測試”標題下描述了類型測試的標準。驗證包括放置在潮濕的氣候中，潮濕的氣候中交替變化的溫度，快速的溫度變化，反復的開/關循環，正弦振動，連續的沖擊，可焊性和耐焊錫熱測試。

差動電流傳感器的重要安全功能是視整個系統對地的漏電流。這樣的系統由光伏模塊或電動機與逆變器結合而成，或者由電網與電池結合而成。有故障的系統可能對人身危險或引起火災，因此相應的標準要求逆變器或充電器與電網斷開連接，然后才可能對系統或人身危險。

泄漏電流是意料之外的，因此針對接地的故障電流不可控，并且可能包含直流部分和交流部分，因此需要對AC / DC敏感的視。關鍵組件是VAC差動電流傳感器，其測量值作為輸出電壓傳輸并由控制系統進行評估。

通常，應使用帶有AC / DC敏感型差動電流傳感器的保護設備，在這種情況下，可能會產生恒定或大于零的恒定直流或脈動直流電。其他示例是電源或不間斷電源。

四、產品描述:
附加功能：消磁

每次上電時，傳感器將自動執行退磁循環，并在大約150毫秒后準備使用。建議在傳感器運行期間定期進行去磁。這將確保消除補償鐵芯的任何可能殘留的磁化，并且測量精度和偏移都在佳范圍內。

要執行退磁循環，請執行以下操作：

V REF必須在大于100 µs的時間內設置為0V。開始內部測試電流生成
一旦V REF重置為其參考值，將開始退磁
傳感器運行110 ms退磁周期
在此期間，輸出設置為V OUT <0.5 V
之后，傳感器即可使用

內部測試電產生

V REF設置為0 V時，電流傳感器將生成測試電流，同時出現恒定輸出V OUT = 250 mV。此功能可用于驗證傳感器的正確功能。

外部測試電產生

所示的大多數N4646系列傳感器都提供了額外的連接，以產生外部測試電流。在傳感器內部，將單獨的繞組放置在磁性模塊上并饋送到外部。建議施加足夠大的外部電流，以驗證功能是否正確以及必要的關斷閾值。

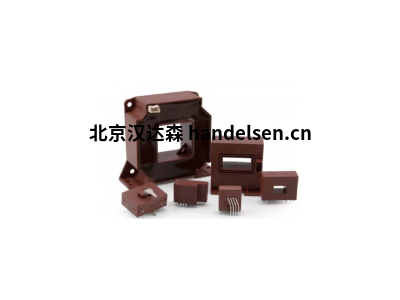

傳感器型號

可用的類型有通孔以及用于PCB安裝的集成初級導體。這些傳感器設計有用于單相和三相系統的兩個或四個導體。

可以通過輸入和輸出V OUT和V REF上定義的電平訪問去磁，錯誤信號和內部測試等附加功能。

五、產品型號：
VACUUMSCHMELZE T60004-L2016-W620
VACUUMSCHMELZE T60004-L2016-W619
VACUUMSCHMELZE T60004-L2022-W867
VACUUMSCHMELZE T60004-L2025-W622
VACUUMSCHMELZE T60004-L2025-W621
VACUUMSCHMELZE T60004-L2030-W676
VACUUMSCHMELZE T60004-L2030-W911
VACUUMSCHMELZE T60004-L2040-W624
VACUUMSCHMELZE T60004-L2040-W623
VACUUMSCHMELZE T60004-L2045-W886
VACUUMSCHMELZE T60004-L2050-W626
VACUUMSCHMELZE T60004-L2050-W625
VACUUMSCHMELZE T60004-L2063-W627
VACUUMSCHMELZE T60004-L2063-W721
VACUUMSCHMELZE T60004-L2080-W628
VACUUMSCHMELZE T60004-L2080-W722
VACUUMSCHMELZE T60004-L2100-W629
VACUUMSCHMELZE T60004-L2100-W723
VACUUMSCHMELZE T60004-L2130-W567
VACUUMSCHMELZE T60004-L2130-W630
VACUUMSCHMELZE T60004-L2130-W587
VACUUMSCHMELZE T60004-L2160-W631
VACUUMSCHMELZE T60004-L2160-W720
VACUUMSCHMELZE T60004-L2194-V105
VACUUMSCHMELZE T60004-L2194-W908
VACUUMSCHMELZE T60404-N4644-X052
VACUUMSCHMELZE T60004-L2016-W620
VACUUMSCHMELZE T60004-L2016-W619
VACUUMSCHMELZE T60004-L2022-W867
VACUUMSCHMELZE T60004-L2025-W622
VACUUMSCHMELZE T60004-L2025-W621
VACUUMSCHMELZE T60004-L2030-W676
VACUUMSCHMELZE T60004-L2030-W911
VACUUMSCHMELZE T60004-L2040-W624
