MEGI 錐786021

負載：壓力，推力，拉力

梅吉錐用于存儲活塞發動機，這些活塞發動機的橡膠橫截面在橫向上具有凹槽，因此在縱向和橫向上具有不同的彈簧剛度。

使用Megi-Cones時，取決于所使用的圓錐體和所使用的橡膠質量，最高可覆蓋17 KN的載荷譜。

彈簧特性可以在數據表的圖表中找到。

錐體的內部可能會承受最大的指定預緊力。必須相應選擇螺釘連接和擰緊扭矩。



產品標識和橡膠硬度

MEGI®產品在橡膠中通過產品編號以及制造期限進行標識。橡膠硬度也可以從橡膠上的標記或金屬上的數字看出：

軟（40°/ 45°Shr A）

中（60°Shr A）

堅硬（70°Shr A）。





MEGI 錐786021可能的用途

Megi-cones非常適合隔振，即 發動機的低振動安裝，底架上的車身結構，軌道車上的壓縮機系統等等 Megi-cones用于存儲活塞發動機使用時，它們的橡膠橫截面在橫向方向上有凹槽，因此彈簧剛度不同有縱向和橫向。



MEGI 錐786021描述

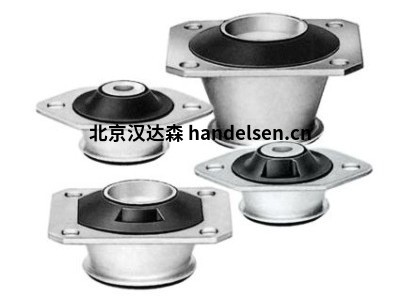

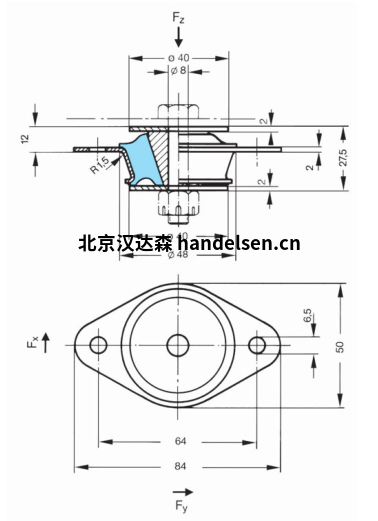

巨型圓錐體由圓錐形的內部和外部金屬零件組成。圓錐形外部設計為橢圓形或形成矩形法蘭部分。提供限位墊圈以限制壓縮和拉伸變形。這個在極高的負載下起到防撕裂保護的作用。由圓錐上方的一個止動板，在壓力方向受力過大的情況下上橡膠珠的位置，軸向沖擊力可以漸進被攔截。隨著超大內錐緩沖張力直到到目前為止，直到外錐進入植物。梅吉錐在設計區域內軸向柔軟且非常徑向僵硬。這些元素鍍鋅和無鉻鈍化。

技術指標

使用Megi-Cones，可以達到最高17 KN的載荷譜，這取決于所使用的圓錐體和所使用的圓錐體。

橡膠質量被涵蓋。

您可以使用彈簧參數

請參考圖表。

錐體的內部不得超過與指定預緊力，承受壓力（高強度內部零件上查詢）。 螺絲連接和相應地?cái)Q緊扭選擇。

例：

M 8螺釘，強度等級8.8，摩擦系數µR = 0.15導致螺紋連接的預緊力約16 KN的扭矩和約25 Nm的擰緊扭矩。送貨選項取決于作為庫存物料的物料包裝單位或可提供可在短時間內生產的目錄商品。



品牌    型號

Megi   786021

Megi   786021S1

Megi   786025

Megi   786025S1



以上就是MEGI 錐786021的介紹
