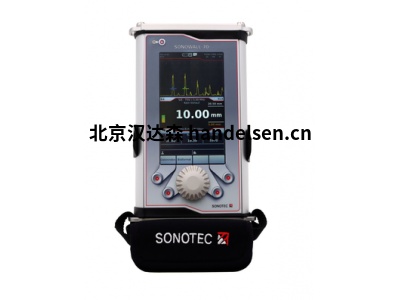

Sonotec SONOWALL 70A- / B掃描測厚儀

 　　標準品DIN EN 15317，DIN EN 61326，ASTM E 1324，ASTM E 317

　　工作溫度-20至+ 60°C

　　屏幕5英寸TFT屏幕，800 x 480像素，60 Hz

　　測量方法單回聲，回聲，多回聲

　　發射機頻率0.5-10 MHz(-30 MHz可選)

　　脈沖負矩形(單脈沖)

　　脈寬20至500 ns，以10 V為步長

　　振幅0至400 V，以10 V為步長

　　輸出阻抗50歐姆，400歐姆

　　接收者動態范圍110分貝

　　放大器帶寬0.2至25 MHz

　　輸入阻抗500歐姆(在T / R模式下)

　　探針連接器2個LEMO(符合IP 67)

　　掃瞄20/100 MSps @ 12/14位

　　軟件選件V / W誤差校正

　　浮門

　　冷凍A掃描的后續測量

　　通過額外的門底墻回聲衰減

　　時間編碼的B掃描選項

　　優勢一覽：

　　高性能和緊湊型設計

　　翻轉屏幕功能簡化了使用

　　堅固的鋁制外殼，IP 67

　　對于各種厚度的應用：

　　腐蝕測試-新的SONOGRID軟件

　　涂層測試

　　精密量測

　　緊湊的設計和強大的性能

　　SonOWALL 70厚度計非常適合各種超聲厚度應用。堅固的鋁制外殼，防護等級IP 67，僅9 90g的輕巧重量，高分辨率的5英寸防眩光圖形顯示屏，使SonOWALL 70成為苛刻測試環境中的理想測厚儀。

　　除了高性能之外，SonOWALL 70厚度計的開發重點還在于直觀處理和清晰顯示測量結果。直觀的用戶界面，結構清晰的菜單以及所有菜單項的全文顯示可簡化和加快設備的設置和操作，并減少錯誤設置的風險。在大顯示屏(800x489)上一目了然，所有相關的測量值和設備設置(例如壁厚，A掃描或B掃描以及可單獨調整的測試參數)都顯而易見。得益于創新的翻轉屏幕技術，該設備可以用兩只手使用，以方便工作。

　　SONO-ID智能探頭識別

　　智能探頭識別

　　SonOWALL 70是市場上第一款帶有智能探頭識別功能的測厚儀。擴展的探針管理功能可將特定于探針的信息(例如DAC曲線，延遲線和序列號)直接保存在探針中。

　　除各種厚度應用外，該設備還可升級為全功能探傷儀。腐蝕和腐蝕缺陷是最常見的安全風險之一，也是工業環境(例如煉油廠，管道網絡，化工廠，海上平臺，儲罐等)中生產中斷的原因。為了維護資產并避免危害，超聲波厚度測量通常會在預定點頻繁記錄，從而在測試對象的表面上創建虛擬網格。

　　為了幫助有效地收集，整理和報告讀數，SonOWALL 70超聲波測厚儀可以配備SONOGRID腐蝕管理軟件。

　　結構化數據收集

　　矩陣創建 | 線性，二維和三維高效的數據采集和測試路徑可視化的

　　顏色編碼 | 直觀指示材料狀況和超出公差

　　實時比較 | 可以將每個點與以前記錄的點進行比較，以估計腐蝕速率

　　后期處理

　　數據導出和報告 | Excel(.xlsx文件格式)和可選的SQLite數據庫

　　設置信息 | 對于每個記錄的點為最大的透明度詳述設備設置

　　無限文本長度 | 清晰的標簽和測量點描述

　　技術數據

　　高效可靠的矩陣數據收集

　　通過3D網格創建可視化測試路徑

　　實時比較功能和腐蝕速率估算

　　輕松附加A / B掃描和無限制的文本注釋

　　通過網格復制功能和設備設置列表實現再現性

　　直接將數據導出到MS-Excel和自定義報告生成
