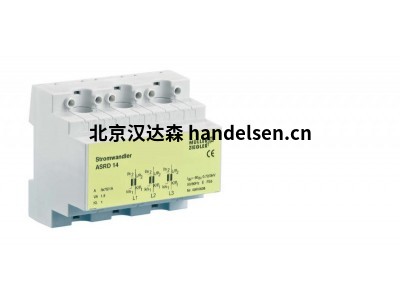

德國Muller + Ziegler電流互感器

電流互感器是至關重要的開關設備組件–安全，堅固，精確！
我們的電流互感器通過將高交流電轉換為5 A或1 A
的電隔離交流電來實現電流的后處理。產品范圍包括插入式，繞線電流，分芯和求和電流互感器，精度等級為1和0.5。還可根據要求提供更高的精度等級和認證的電流互感器。

一般說明
應用
電流互感器是特殊類型的互感器，用于將相對較高的交流電轉換成外加電流
交流電為5 A或1A。由于其電磁原理，它們可實現一次側的電氣隔離
測量電路中的電路。一次回路和二次回路之間存在相位平衡和比例關系。
技術數據
符合DIN EN 60044-1，DIN 42600，IEC 185和DIN EN 61010第1部分的低壓電流互感器
最大工作電壓720 V，測試電壓3 kV
頻率50-60 Hz（可根據要求提供16 2/3 Hz和400 Hz）
過電流限制因素1 FS至1500 A，F(xiàn)S 10從1600 A
熱額定連續電流2 Id = 1.0 x IN
熱額定短時電流3 Ith = 60 x IN（1 s）
纏繞式初級電流互感器的動態額定電流4 Idyn = 2.5 x Ith
 對于所有其他類型，Idyn = 100 kA
絕緣等級E
外殼，聚碳酸酯黑色，根據UL 94 V 0自熄
墊圈和螺釘組件M 5 x 10 mm
特別說明
對于電流互感器，次級端子上可用的額定功率以VA表示。額定功率的選擇取決于所連接的測量?jī)x器的消耗及其輸入導線。特別是對于5 A的二次電流
結合長輸入引線，會發生相當大的功率損耗（另請參閱第219頁上的圖表）。在這種情況下，電流互感器
建議使用1A。
對于插入式電流互感器，隨著變壓比的減小，輸出額定值（VA）也會下降。通過纏繞初級
導體幾次，可以得到較小的變換，而輸出功率（VA）保持不變。
示例：50/5 A 1.5 VA 1級，將一次導體穿線五次，將導致電流互感器的1/5 A 1.5 VA 1級。
與纏繞式電流互感器相比，此措施可節省大量成本。
次級端子接地：
根據VDE 0141第5.3.4節，電流和電壓互感器應從測量電壓開始接地。
≥3.6 kV。如果是低壓（測量電壓≤1.2 kV），則不需要接地，除非變壓器外殼具有
大的可觸及金屬表面。

德國Muller + Ziegler電流互感器產品介紹：

一般

在這里，您將找到有關電流互感器的一般信息。

插入式變壓器

在這里，您可以找到我們的插入式變壓器產品。

繞線電流互感器

在這里，您將找到我們用于繞線電流互感器的產品。

求和電流互感器

在這里，您可以找到我們的求和電流互感器產品。

分芯電流互感器

在這里，您可以找到我們的分芯式電流互感器產品
