德國ASM位移傳感器



1、正線® 電纜延伸位置傳感器



POSI 絲®電纜擴展位置傳感器是由一個專門制造和校準的測量電纜和高度精確的刻度鼓。它們非常易于安裝，可以在很短的時間內使用。

新一代傳感器。比以往任何時候都更強大。

新一代POSI的絲®與磁性絕對編碼器電纜延伸傳感器是顯著比傳統電纜傳感器更魯棒。非接觸式磁性多霍爾編碼器技術無磨損，并且遠遠優于光學編碼器和電位計解決方案-尤其是在具有挑戰性的環境條件下。新一代傳感器可用于冗余編碼器系統，并具有帶光學編碼器或電位計的型號。

該系列的"_blank" title="Big kaiser  "產品包括帶有集成傾角傳感器的型號。





優點

磁性絕對值編碼器比常規電纜傳感器更堅固

防護等級高達IP68 / IP69

耐振動和沖擊

線性度高達0.01％

測量長度達40,000毫米



ASM產品示例：

WS31 / WS42長達1m

WS10SG高達2m

WS10ZG高達2m

WS10高達2m

WS12長達3m

WS17KT高達15m

WS19KT高達15m

WS19KK高達1500萬

WS61長達3m

WST61最長3m（帶傾角傳感器）

WS85高達6m

帶傾斜傳感器的WST85長達6m

WS21長達20m

帶傾斜傳感器的WST21長達20m

WS7.5可達40m

WS60長達60m

WS100M可達10m

WS58C高達2.5m

WS10EX高達1.25m

WS12EX高達3m

LR19長達15m

WS7.0高達40m







2、正膠帶® 磁帶擴展傳感器



POSI 膠帶®磁帶擴展位置傳感器由一個專門制造和校準卷尺和高度精確的刻度鼓。它們特別適合帶偏轉輪的應用。

概述POSI 膠帶®

極其堅固。也適用于皮帶輪。

POSI 膠帶®膠帶延伸傳感器測量使用魯棒，高科技，不銹鋼測量帶與實際上無限使用壽命線性位置。測量帶可以偏轉多次-即使在相反的方向上-也不會明顯磨損。POSI 膠帶®傳感器與新的，強大的絕對式編碼器技術完全安裝。這使得POSI 膠帶®膠帶延伸傳感器技術的優越的選擇。一個范圍的應用，如那些在挑戰性的環境，在區域超過結冰風險，以及那些其中的安裝條件要求使用滑輪。

正膠帶® 型號現在帶有集成的傾斜傳感器。





優點

卷尺的使用壽命極長

可能發生多種偏轉-包括相反的方向

堅固的磁性絕對編碼器技術

防護等級高達IP68 / IP69

測量范圍達20,000毫米



WB10ZG高達2m

WB12長達4m

WB61高達4m

帶傾斜傳感器的WBT61長達4m

WB85高達6m

帶傾斜傳感器的WBT85長達6m

WB21高達20m

帶傾斜傳感器的WBT21長達20m

WB100M可達10m

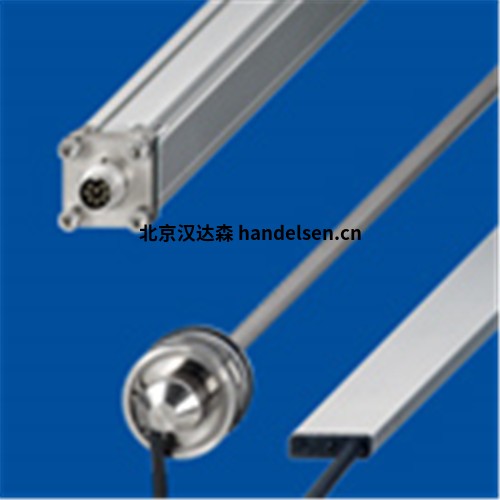

3、POSI 克羅恩氏® 磁致伸縮傳感器

POSI 克隆氏病®磁致伸縮位移傳感器確定使用的飛行原理的磁致伸縮時間永磁體的位置。它使用完全無接觸的技術來執行此操作。不同的結構形式提供了廣泛的應用。



概述POSI 克羅恩氏®

非接觸式。靈活的安裝。

POSI 克羅恩氏®傳感器提供絕對的，非接觸式，位置和線性位置的無磨損的測量。所述POSI 克羅恩氏®測量系統是非常堅固，并提供一個高水平的耐沖擊性的最多至50g。這使得POSI 克隆氏病®也適用于應用程序，其他測量原理根本無法處理。傳感器具有多種設計，使其適用于廣泛的安裝條件（包括桿，型材，超扁平型材和潛水式設計）。

特別定制并獲得"_blank" title="Big kaiser  "的PCFP25扁平型材是起重機側臂的理想選擇。





優點

無需磨損和維護

高抗震性，可達50克（100次沖擊）

引導距離最大為19毫米（取決于磁體/輪廓）

防護等級高達IP68 / IP69

線性度高達測量長度的0.02％

測量長度達5,750毫米



PCFP23平面輪廓IP64

PCFP24平面輪廓IP67 / IP69

PCFP25平面輪廓IP64 / IP67

PCQA22方型外殼IP64

PCQA24方型IP67 / IP69

PCRP21圓形配置文件IP64

PCST24桿式傳感器IP67 / IP69

PCST25桿式傳感器IP67 / IP69

PCST27桿式傳感器IP68

PCRP32圓形輪廓IP68

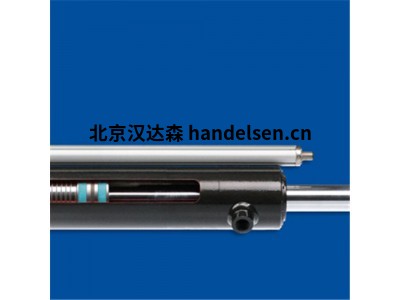

4、德國ASM  POSI 克羅恩氏® EasyMount磁致伸縮傳感器

POSI 克隆氏病®外部安裝在液壓缸的EasyMount磁致伸縮位移傳感器。易于進行維護和維修工作



概述POSI 克羅恩氏®的EasyMount

POSI 克羅恩氏®EasyMount是用于液壓缸的新型傳感器解決方案。新概念的核心部分是安裝在液壓缸內部的強力磁鐵。傳感器本身從磁致伸縮，非接觸式和POSI無磨損源自克隆氏病®傳感器線。與傳統的內部安裝相反，它安裝在液壓缸的外部，因此易于檢修和維護。



優點



•通過外部安裝可輕松安裝傳感器

•無需深孔鉆孔

•易于維護和維修

•可以冗余安裝傳感器（最多4倍）

•測量長度最大為5750 mm

•可以安裝在同步缸中
