德國VACUUMSCHMELZ閉環電流傳感器選型指導

高軻 QQ：2850590595   手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn

一、VAC閉環電流傳感器的功能原理：

要測量的電流I P在軟磁芯中產生磁通。傳感器電子裝置通過補償電流IS產生相反方向的磁通，并將磁通之和控制為零。這是通過位于芯氣隙中的磁場探頭完成的。在高于幾千赫茲的頻率下，由初級繞組，磁芯和次級繞組組成的磁系統獨立于電子設備用作電流互感器。

當前形狀

通常，在功率電子設備中要測量的工作電流是直流電或交流電，其振幅高達100 Hz。它們被功率半導體的開關電流所疊加，這些開關電流達到一位至兩位數的kHz范圍，并且諧波高達三位的范圍。它們的幅度明顯較低。我們的電流傳感器專為此類電流而設計。如果高頻分量的幅度久更大，則可能會導致傳感器芯過熱。因此，除了要測量的電流水平外，其形狀還對損耗以及傳感器的發熱有影響。

具有初級開口的電流傳感器中初級導體的位置

磁探針在不同傳感器系列中的位置

在補償傳感器中，由一次電產生的磁通量在傳感器芯中被檢測到，并由同樣大的反極性磁通量進行補償。盡管我們的傳感器在磁設計上非常堅固，但是此測量原理的佳功能并不完全獨立于磁路中導體的位置，也不完全獨立于外部載流導體相對于磁路和零位的位置場探頭傳感器。電流的幅度和頻率也很重要。由此產生的影響會影響傳感器的動態特性，高水平的測量精度以及可能產生的熱量。如果將導體穿過傳感器開口居中放置，并且電流傳感器周圍的附近區域沒有載有大電流的導體，則可以達到佳效果?？筛鶕?jù)要求提供更多信息。

閉環電流傳感器采用VAC發明的磁探頭作為零場檢測器，可實現高的精度。VAC電流傳感器覆蓋1.5 A至1,500 A之間的額定電流。

二、產品優點：

上升時間短

高精度0.4至0.7％

頻率范圍DC至200 kHz

在整個溫度范圍內沒有溫度漂移

UL認證

性能優于帶霍爾元件的傳感器

三、產品應用：

驅動變頻器

光伏逆變器

風力發電機

電動汽車充電站

焊接逆變器

開關電源

機器人技術

四、一般特征

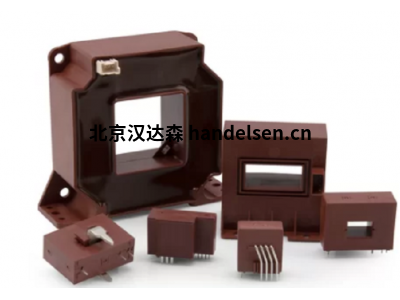

閉環電流傳感器

電源電壓和輸出變量 單極性+5 V：

電壓輸出

雙極性±12 V，±15 V或±24 V：

電流輸出

高 環境溫度 +85°C *

頻率范圍 直流至200 kHz *

高 錯誤（@I PN，rms @ R T） ≤0.7％

五、品牌簡介

VACUUMSCHMELZE (VAC)公司成立于1923年，是全球高性能磁性材料及器件生產商的導者。從軟磁產品到世界上磁性強的永磁產品，VACUUMSCHMELZE是全球屈指可數的可以給客戶提供整套磁性技術方案的跨國公司之一。產品涵蓋半成品材料及其零部件、元器件及其集成系統，產品被廣泛應用于電力電子及電子工程領域。

六、產品分類

德國VACUUMSCHMELZE電感式傳感器、VACUUMSCHMELZE電流傳感器、VACUUMSCHMELZE、VACUUMSCHMELZE鐵芯、VACUUMSCHMELZE環型鐵芯、VACUUMSCHMELZE磁鐵、VACUUMSCHMELZE永磁系統

七、產品型號

VACUUMSCHMELZE T60004-L2016-W620

VACUUMSCHMELZE T60004-L2016-W619

VACUUMSCHMELZE T60004-L2022-W867

VACUUMSCHMELZE T60004-L2025-W622

VACUUMSCHMELZE T60004-L2025-W621

VACUUMSCHMELZE T60004-L2030-W676

VACUUMSCHMELZE T60004-L2030-W911

VACUUMSCHMELZE T60004-L2040-W624

VACUUMSCHMELZE T60004-L2040-W623

VACUUMSCHMELZE T60004-L2045-W886

VACUUMSCHMELZE T60004-L2050-W626

VACUUMSCHMELZE T60004-L2050-W625

VACUUMSCHMELZE T60004-L2063-W627

VACUUMSCHMELZE T60004-L2063-W721

VACUUMSCHMELZE T60004-L2080-W628

VACUUMSCHMELZE T60004-L2080-W722

VACUUMSCHMELZE T60004-L2100-W629

VACUUMSCHMELZE T60004-L2100-W723

VACUUMSCHMELZE T60004-L2130-W567

VACUUMSCHMELZE T60004-L2130-W630

VACUUMSCHMELZE T60004-L2130-W587

VACUUMSCHMELZE T60004-L2160-W631

VACUUMSCHMELZE T60004-L2160-W720

VACUUMSCHMELZE T60004-L2194-V105

VACUUMSCHMELZE T60004-L2194-W908

VACUUMSCHMELZE T60404-N4644-X052

VACUUMSCHMELZE T60004-L2016-W620

VACUUMSCHMELZE T60004-L2016-W619

VACUUMSCHMELZE T60004-L2022-W867

VACUUMSCHMELZE T60004-L2025-W622

VACUUMSCHMELZE T60004-L2025-W621

VACUUMSCHMELZE T60004-L2030-W676

VACUUMSCHMELZE T60004-L2030-W911

VACUUMSCHMELZE T60004-L2040-W624

我們的產品涵蓋半成品材料及其零部件，元器 件及其集成系統，產品被廣泛應用于電力電子及電子工程領域。從軟磁產品到世界上磁性強的永磁產品，VACUUMSCHMELZE是全球屈指可數的可以給客戶提供整套磁性技術方案的跨國公司之一。

今天的 VAC 已經擁有超過3000 名員工，我們的分支結構（ 包括生產和銷售）遍布在全世界40 多個國家，其年均銷售額約為3億歐元。早在1923年，我們就成為shou家將真空條件下合金熔煉的金屬 加工工藝引入工業生產的公司，VACUUMSCHMELZE的命名也是由此而來。與此同時, 我們的公司也不斷發展壯大成為一家國際化的企業

補償電流的大小和形狀對應于一次電流除以二次繞組的匝數?？梢詮臏y量電阻得出電壓。閉環電流傳感器的主要優點是測量精度高，上升時間短和帶寬大。帶有磁探針的VAC閉環傳感器在整個應用溫度范圍內的精度都比帶有霍爾元件的VAC閉環傳感器更高。

德國VACUUMSCHMELZ閉環電流傳感器選型指導，有關選型及規格確定情況，歡迎垂詢漢達森品牌專員高軻。
