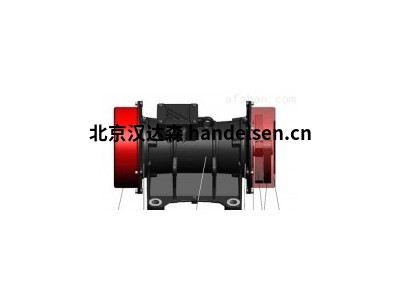

德國MOGENSEN振動電機MX-1249/6技術資料

自1996年以來，德國摩根森致力于MSort光學分選系統的開發和應用。MSort光學分選機可以通過物料的顏色，形狀或尺寸進行精確識別和分選。為了給客戶提供更全面的分選技術解決方案，摩根森相繼開發了X光分選及金屬探測技術。





 摩根森MSort光選系統廣泛應用于礦石，玻璃回收，塑料分選等環保領域， 目前已經有超過500臺光選機及15,000臺概率篩在世界各地的客戶工廠運行。



 MOGENSEN選礦機、MOGENSEN分選機、MOGENSEN分選設備、MOGENSEN振動篩選機、MOGENSEN振動輸送機,MOGENSEN震動電機等







一、結構和運作方式



不平衡振動器用于設置機械振動中具有輸送機，篩網或振動功能的機器。

不平衡振動器通過旋轉離心砝碼產生擺動運動。



二、不平衡振動器的構造



MX 18-30不平衡振動器系列包括以下主要元件：



1  - 定子

2  - 帶滾柱軸承的端蓋

3-轉子

4  -  Flyweight

5  - 保護蓋







三、不平衡振動器的操作



不平衡振動器是三相鼠籠式電動機。 可調節的飛錘位于安裝在滾柱軸承中的轉子的兩個軸端。



當不平衡振動器通過轉子的旋轉運動以及其飛重來激活時，旋轉離心力。 這會使連接到不平衡振動器的機器振動。



根據VDE 0530，MX的不平衡振動器基本上設計為根據S1的連續操作。



四、噪音信息（根據第3屆GSGV）



聲壓級可以在不平衡振動器的數據表中找到。



聲壓級應在制造商的試驗臺上以額定速度和不平衡振動器的工作溫度確定。



五、存儲



如果可能的話，驅動器到最終位置的位置應在封閉的房間內完成



如果驅動器存放在室外，則應在底部打開防水油布，以防止受潮。蓋子的設計必須能夠排出任何冷凝水。



如果驅動器已剝皮，則在運輸存儲期間不得損壞或打開。



在土壤濕度的影響下，驅動器必須放在合適的文件上或存放在架子上。



驅動器可能只能停在腳上！







常見型號：



MOGENSEN  MX-630/4



MOGENSEN  MX-1249/6



MOGENSEN  ML-680/6



MOGENSEN  MX-550/6



MOGENSEN  MX-490/4



MOGENSEN  MJ-850/6



摩根森MSort光選系統廣泛應用于礦石，玻璃回收，塑料分選等環保領域， 目前已經有超過500



臺光選機及15,000臺概率篩在世界各地的客戶工廠運行。



起動與運行方式：



根據電動機按起動與運行方式不同，可分為電容起動式單相異步電動機、電容運轉式單相異步電



動機、電容起動運轉式單相異步電動機和分相式單相異步電動機。



按用途分類：

可分為驅動用電動機和控制用電動機。



驅動用電動機又分為電動工具（包括鉆孔、拋光、磨光、開槽、切割、擴孔等工具）用電動機、



家電（包括洗衣機、電風扇、電冰箱、空調器、錄音機、錄像機、影碟機、吸塵器、照相機、電



吹風、電動剃須刀等）用電動機及其它通用小型機械設備（包括各種小型機床、小型機械、醫療



器械、電子儀器等）用電動機。



控制用電動機又分為步進電動機和伺服電動機等。



轉子結構分類

根據電動機按轉子的結構不同，可分為籠型感應電動機（舊標準稱為鼠籠型異步電動機）和繞線



轉子感應電動機（舊標準稱為繞線型異步電動機）。



按運轉速度分類

根據電動機按運轉速度不同，可分為高速電動機、低速電動機、恒速電動機、調速電動機。



低速電動機又分為齒輪減速電動機、電磁減速電動機、力矩電動機和爪極同步電動機等。



調速電動機除可分為有級恒速電動機、無級恒速電動機、有級變速電動機和無級變速電動機外，



還可分為電磁調速電動機、直流調速電動機、PWM變頻調速電動機和開關磁阻調速電動機。



異步電動機的轉子轉速總是略低于旋轉磁場的同步轉速。



同步電動機的轉子轉速與負載大小無關而始終保持為同步轉速。



1、臥式振動電機：



（1）、放松防護罩緊固螺釘，拆下兩端防護罩；



（2）、激振力小于MV50-2，MV50-4，MV50-6，MV30-8的振動電機（不包含此四種規格），外偏心塊為可調塊，表面裝有標明最大激振力百分數的標尺，內偏心塊為固定塊，均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線。旋松兩側外偏心塊壓緊螺栓，兩側外偏心塊同向轉動，使軸上刻線對準外偏心塊上的激振力標尺刻線，調至所需激振力，擰緊外偏心塊壓緊螺栓，裝上防護罩；





（3）激振力大于或等于MV50-2；
