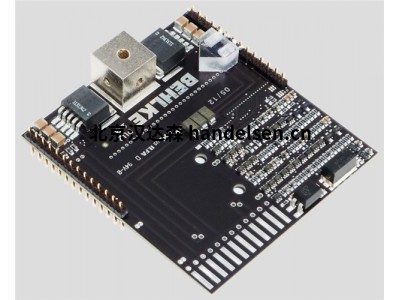

德國Behlke高速高壓開關



  我們正在設計和制造采用MOSFET，SiC，IGBT，MCT和晶閘管技術的單和推挽開關配置的快速高壓固態開關模塊，適用于交流和直流，電壓最高為200 kV。固態開關程序分為兩個基本類別：接通時間固定的開關（產品組A至B4）和接通時間可變的開關（產品組C1至C8））。具有固定導通時間的開關非常經濟高效，主要用于簡單的充電或放電電路。由于其出色的EMC特性，它們是用于阻尼振蕩的發電機電路中的理想開關元件，尤其是與FDA系列的快速續流二極管連接時。如果應用需要極高的di / dt，非?？斓碾妷荷仙龝r(shí)間或非常短的脈沖，則具有固定導通時間的開關也是首選。與具有固定導通時間的開關相比，具有可變導通時間的開關具有真正的繼電器性能，因此更通用。它們是具有可變脈沖寬度，可變占空比的應用或需要無限導通時間的應用的理想選擇。和下降時間，通常與容性負載有關。與具有單個開關的設置相反，推挽電路不需要工作電阻，因此在較高工作頻率下的高電壓功耗方面效率更高。由于不存在工作電阻，因此可以將輸入儲能電容器的尺寸減小到最小，而不會對所產生脈沖的頂部平坦度產生負面影響。因此，在對脈沖形狀有很高要求的方波脈沖應用中，推挽開關是理想的選擇。BEHLKE開關模塊始終電氣隔離。它們可用作正向和負向電壓的高端開關。如果操作期間電壓極性必須改變（例如，在具有正負離子加速度的TOF質譜儀中），然后考慮交流開關技術。交流開關有單開關和推拉開關兩種形式。BEHLKE開關的控制始終通過簡單的TTL信號實現。內部控制和安全電路提供控制脈沖整形，過頻和溫度保護。開關不能被錯誤地控制。即使在最壞的工作條件下，它們也始終處于完全導通或截止?fàn)顟B(tài)，并且從未處于中間狀態。同樣，接通或斷開上升時間也不受任何外部影響的影響，這可確保整個應用電路具有很高的開關再現性和非常好的長期可靠性。具有可變導通時間的開關的控制電路具有一個附加的禁止輸入，該輸入允許連接外部過電流傳感器，外部熱觸發或其他外部安全電路。所有開關均具有可選的冷卻功能，例如改善的導熱性（選項ITC），非導電陶瓷冷卻表面（選項CCS），絕緣銅冷卻法蘭（選項GCF），非導電陶瓷冷卻法蘭（選項GCF-CER） ，或非絕緣散熱片，其材質為銅（選項CF）或輕質石墨材料（選項CF-GRA）。對于電暈苛刻的應用，散熱片也可以由非導電高性能陶瓷制成（選件CF-CER）。如果空氣冷卻達到極限，則采用液體冷卻。液體冷卻有兩種方法：間接液體冷卻（選件ILC）和直接液體冷卻（選件DLC）。間接液體冷卻具有中等的冷卻效率，設計用于簡單的導電性和非導電性冷卻劑，例如自來水或去離子水。直接液體冷卻（選件DLC）更有效且更適合高頻運行，它采用全氟化聚醚（PFPE），全氟化碳（PFC）或氫氟醚（HFE）作為非導電冷卻劑?？蓱?yīng)要求提供具有單獨的電氣和機械修改的定制開關。請咨詢BEHLKE或發送 可應要求提供具有單獨的電氣和機械修改的定制開關。請咨詢BEHLKE或發送 可應要求提供具有單獨的電氣和機械修改的定制開關。



高壓開關，電流取決于時間，晶閘管/ SCR



● 堅固耐用且價格便宜的HV開關，用于放電應用以及與快速高壓FDA續流二極管相關的阻尼正弦振蕩的產生 ● 高峰值電流能力  ● 極高的di / dt，不會因大體積而損害可靠性和預期壽命帶有單個柵極驅動器的單個SCR的數量 ● 非常耐過載   ●   通過簡單的TTL觸發脈沖（2-5 V）易于點火  ● 非常緊湊和輕便  ●各種冷卻選項

應用注意事項： 與具有非常有限的dv / dt和di / dt功能的傳統圓盤晶閘管開關不同，快速的BEHLKE晶閘管開關模塊由大量較小的晶閘管管芯（類型取決于多達1000個單晶閘管）組成，并串聯連接，因此對于單個晶閘管，極限dv / dt和di / dt可以有效地拆分為非臨界值。每個晶閘管都由其自己的高度同步和隔離的柵極驅動器觸發。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。BEHLKE晶閘管開關可以在物理上盡可能高的di / dt和dv / dt速率以及最大可能的峰值電流下安全地運行，而沒有預期的壽命下降。BEHLKE晶閘管開關是真正由柵極控制的，不會從負載電路汲取點火能量。這允許從幾乎0 V（提供足夠的咬合電流）安全切換到最大電壓，而沒有任何限制。



開關至少在最大工作電壓的150％時被隔離，因此可以輕松實現高端開關應用。為了節省成本和減小體積，尤其是在低壓側開關應用（例如撬杠電路）中，所有BEHLKE晶閘管開關也可以采用可選的非對稱隔離制成，例如正極200 kV，負極30 kV。 。對于每種晶閘管開關型號，無論其工作電壓如何，都可以通過定制的隔離電壓額定值來滿足特殊的隔離電壓要求。“常規”隔離電壓選項的范圍為40 kV至200 kV（選擇ISO-40，ISO-80，ISO-120，ISO-200）?？筛鶕?jù)要求提供根據歐洲安全標準的“醫學認證”。在約4至8周的交貨周期內，可以在1至150 kV（AC / DC）之間定制任何電壓，在1至100 kA之間定制峰值電流。如果定制交換機可以在現有平臺上實現，則我們不收取額外費用。請咨詢BEHLKE。



為了并聯連接多個晶閘管開關，它們配備有同步I / O。如果一個開關由于故障（例如，過熱）而關閉，則此功能可確保同步觸發并禁止其他開關模塊的觸發輸入。由于開關的高di / dt能力可能導致強大的電磁場，因此在所有 較大的感應環路區域中，建議使用單獨的控制單元（選件SEP-C）。 這尤其適用于非常大的開關模塊，并且di / dt> 5 kA / µs。對于帶有中小型開關模塊的應用，我們建議使用印刷電路板（最終采用多層技術），以最大程度地減少雜散電感并保持感應環路的面積較小。



帶有印刷電路板的設計還保證了整個電子系統的可再現EMC行為。在任何情況下，請確保負載圓環與控制圓環之間保持適當距離，以避免磁性反饋效應，否則內部安全電子設備將檢測到故障情況，并且開關將鎖定2秒鐘。每次射擊后。大多數開關都通過紅色LED指示此情況。



所有BEHLKE晶閘管開關均可選配接地冷卻法蘭（選件GCF），鍍鎳銅散熱片（選件CF），石墨散熱片（選件CF-GRA，陶瓷散熱片（選件CF-CER），水冷卻（選件ILC），非導電性冷卻劑的直接液體冷卻（選件DLC）或具有陶瓷冷卻表面的CSS（選件CSS）。為避免高電壓下散熱片產生電暈放電，我們建議直接液體冷卻（選件DLC）為在電壓高于40千伏的冷卻）或陶瓷的冷卻翅片（選項CF-CER）或水冷卻（可選ILC）。出口限制：







最大峰值電流等于或大于500安培的快速固態開關受美國法律和德國法律（雙重使用法規）限制出口。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國。可能需要最終用戶聲明。請咨詢BEHLKE。



產品代碼： 型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母將對特殊功能進行編碼。示例HTS 60-100-SCR：HTS = HV晶閘管開關，6 = 6 kV，0 =取決于固定導通時間的電流，100 = 1000安培，SCR =硅控制整流器（晶閘管）。



Behlke高速高壓開關型號 [按 電壓排序 ]

HTS 40-1000-SCR

HTS 60-1000-SCR

HTS 60-100-SCR

HTS 60-200-SCR



具有固定導通時間的通用MOSFET高壓開關



●具有成本效益的高壓開關解決方案，適用于簡單的脈沖和放電應用  ● 極高的 EMC耐受性  ●   處于開和關狀態時絕對無噪聲●高頻下的控制功率低  ● 取決于時間的100至300 ns的類型可以任意更改至25 ns至100μs的任何其他值

出口限制： 根據美國法律和德國法律（雙重使用規定），對具有最大峰值電流等于或大于500安培的快速固態開關進行出口限制。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰罱K用戶聲明。請咨詢BEHLKE。



產品編號： T型號包含有關電壓，電流和導通行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母將對特殊功能進行編碼。示例HTS 40-06：HTS =高壓晶體管開關，4 = 4 kV，0 =固定導通時間，06 = 60安培
