德國Physik Instrumente（PI）緊湊型線性平臺

&&M-110•M-111•M-112 V6緊湊型線性平臺，適用于真空

XY（Z）組合與直流齒輪電動機和各種行程范圍變體

M-110•M-111•M-112 V6緊湊型線性平臺，適用于真空

產品描述技術指標資料下載報價/訂購

適用于高達10-6 hPa的真空

折疊式驅動器非常緊湊

閉環直流電動機

行程范圍：5、15和25毫米

非接觸式參考和限位開關

XY設置可以直接安裝

緊湊型線性平臺，用途廣泛

線性平臺具有緊湊的尺寸，歸因于帶皮帶驅動的折疊驅動。直徑為10毫米的透明孔。XY設置可以直接安裝而無需轉接板。



駕駛

閉環直流減速電機

背隙補償絲杠

應用領域

真空室。研究。Beamline儀表。顯微鏡檢查。電子組裝和檢查。



減少放氣，特別是在真空環境下使用

最顯著的是，為了潤滑導向裝置和驅動螺桿，使用了排氣量極低的材料。因此，烘烤溫度可達到80°C。通過對PI V6真空等級的這種和其他修改，該定位器的使用時間可達10 -6  hPa。



位置測量

電機軸上的旋轉編碼器

非接觸霍爾效應參考和限位開關

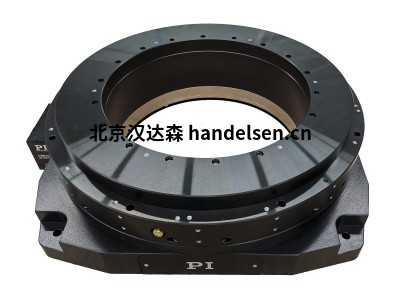

&&L-611 V6•V7•V9適用于真空的精密旋轉平臺

高行程精度

L-611 V6•V7•V9適用于真空的精密旋轉平臺

產品描述技術指標資料下載報價/訂購

適用于高達10-9 hPa的真空

無限旅行范圍

極高分辨率

步進電機

方向感應參考開關

可以進行多軸設置

參考級旋轉臺

由于預載蝸輪蝸桿傳動裝置的游隙小，因此可以實現高精度定位。預裝的樞軸軸承可實現較高的行程精度。Ø35毫米的透明孔。雙向旋轉的行程范圍不受限制。參考開關。



高真空應用的更高質量

在這種情況下，將使用適合于高真空的特殊組件，例如電動機，測量系統和限位開關。此外，表面由無涂層的鋁制成，驅動螺釘和導軌由不銹鋼制成。這樣，達到了PI V7真空等級，這意味著高達10 -7  hPa。



選件：行程精度和定位精度的測量

可根據要求提供單獨的測量記錄，以用于擺動，軸向和徑向蠕變。訂購時請注明。



減少放氣，特別是在真空環境下使用

最顯著的是，為了潤滑導向裝置和驅動螺桿，使用了排氣量極低的材料。因此，烘烤溫度可達到80°C。通過對PI V6真空等級的這種和其他修改，該定位器的使用時間可達10 -6  hPa。



質量滿足超高真空的特殊要求

在此真空等級中，由于適用于超高真空的組件，產品在所有細節上均得到了優化，以達到10 -9  hPa的PI V9真空等級。除其他事項外，為此僅使用選定類型的塑料，烘烤溫度為120°C（帶測量系統）或150°C（不帶測量系統）。



應用領域

真空室。研究。Beamline儀表。顯微鏡檢查。電子組裝和檢查。





德國PI精密Z工作臺

&&L-310 V6精密Z工作臺，適用于真空

可與線性和旋轉平臺緊湊地組合

L-310 V6精密Z工作臺，適用于真空

產品描述技術指標資料下載報價/訂購

適用于高達10-6 hPa的真空

行程范圍26毫米（1英寸）

高分辨率編碼器

步進電機

零間隙滾珠絲杠

承重達5.5公斤

精密級Z載物臺

滾珠絲杠和交叉滾子導軌可實現較高的導向精度和剛度。減輕應力的鋁制底座，具有的穩定性。2相步進電機即使在低速和高分辨率時也可提供高扭矩，非接觸式限位和參考開關（霍爾效應）。在行程范圍中間帶有方向感應的參考開關。集成線性編碼器，安裝在中心。



減少放氣，特別是在真空環境下使用

最顯著的是，為了潤滑導向裝置和驅動螺桿，使用了排氣量極低的材料。因此，烘烤溫度可達到80°C。通過對PI V6真空等級的這種和其他修改，該定位器的使用時間可達10 -6  hPa。



使用增量線性編碼器進行高精度位置測量

非接觸式光學編碼器可以精度直接在平臺上測量位置。非線性，機械間隙或彈性變形對測量沒有影響。



應用領域

真空室。研究。Beamline儀表。顯微鏡檢查。電子組裝和檢查。
