德國Physik Instrumente（PI）高分辨率光度計

德國PI高分辨率光度計

&&F-712.IRP高分辨率光度計

用于對準任務中的光功率計量

F-712.IRP高分辨率光度計

產品描述技術指標資料下載報價/訂購

高動態范圍

波長范圍600至1700 nm

1550 nm時的輸入范圍為230 pW至1.3 mW

對數輸出

信號帶寬為6 kHz

光學對準應用配件

該光度計檢測光輸入信號并將其轉換為高分辨率的對數精確電壓信號。當集成在全自動光學FMPA對準系統中時，光功率計可用于快速找到最大光強度。



輸出信號的對數縮放對快速掃描特別有利，因為信號強度會在幾毫秒內波動幾個數量級。



光度計的大波長范圍可以在可見光和紅外范圍內工作而無需切換。



光學輸入接口的設計使得光纖在連接器中的放置對光信號的測量沒有影響。



應用領域

晶圓探測，包裝。不需要測量光功率絕對值的所有應用中的FMPA對準系統的附件。



變體

兩通道模塊是F-712對準系統中E-712控制器的補充。電源通過E-711.IA4提供。供貨范圍內包括用于連接E-711.IA4的一個輸出的0.4 m長電纜。

可以通過標準USB電源適配器（電源適配器不在供貨范圍內）提供具有低功耗要求的單通道臺式設備。











&&G-910.RC02低功耗運動控制器

集成驅動器（最多2個軸），EtherCAT主站，最多同步4個軸

G-910.RC02低功耗運動控制器

產品描述技術指標資料下載報價/訂購

帶有集成ACS驅動程序模塊的ACS運動控制器

使用G-910.RC01驅動器模塊最多可升級4個軸

與PI的定位器直接兼容

適用于交流伺服電機/無刷直流電機，有刷直流電機，音圈電機，步進電機

輸出功率24 V時120 W或48 V時280 W

軌跡規劃的許多選擇

總覽

G-910運動控制器提供了一個完全集成的電子解決方案，在緊湊的外殼中具有控制器和驅動器模塊。G-910.RC02運動控制器具有最新的ACS SPiiPlusEC運動控制器和EtherCAT主站。集成的2軸驅動器模塊，可通過EtherCAT升級到最多4個同步軸。EtherCAT周期和運動曲線的生成速率為2 kHz。以太網速度高達1 GbE。用于高級龍門和雙回路控制的伺服算法。

I / O線

數字量輸入和輸出可以靈活配置。為了評估參考開關，可以將數字輸入替代地引入電動機連接器。根據應用的不同，限位開關和參考開關的輸入可以配置為5 V或24 V，也可以配置為PNP或NPN輸入。位置同步觸發信號具有高達10Mhz的輸出頻率，可實現高行進速度下的精確過程控制（位置事件發生器– PEG）。

組態

如果在訂購時指定了定位器的類型，則G-910.RC02的所有連接器都在出廠時進行了適當?shù)念A(yù)配置。規格中詳細說明了默認的出廠配置，沒有針對定位器進行的調整。對于后續調整，請聯系我們的服務部門。

編碼器

支持增量編碼器（正弦/余弦或RS-422）和絕對編碼器（EnDat 2.2和2.1，Smart-Abs，Panasonic，BiSS-A / B / C（SSI））。根據應用情況，編碼器可以分別引至電機接口或單獨的傳感器接口。



通訊，軟件支持

運動控制器在內部EtherCAT網絡中作為主機。開放的網絡體系結構還允許集成第三方組件。為了與PC進行通信，運動控制器配備了以太網TCP / IP和RS-232接口。供貨范圍包括ACS SPiiPlus MMI Application Studio，它是一種現代用戶軟件，帶有用于控制調整和可視化的工具。編程庫可用于C / C ++，COM，.NET，MATLAB。







&&G-901高功率要求運動控制器

德國Physik Instrumente（PI）運動控制器

帶有AC伺服電機，DC電機，音圈電機，步進電機的多達4個驅動軸的集成驅動器

G-901高功率要求運動控制器

產品描述技術指標資料下載報價/訂購

帶有集成ACS驅動器和集成模塊的ACS運動控制器，用于安全斷開扭矩（STO）

與PI的定位器直接兼容

適用于交流伺服電機/無刷直流電機，有刷直流電機，音圈電機，步進電機

每軸輸出功率至1500 W

軌跡規劃的許多選擇

在ACS EtherCAT網絡中最多可升級8個軸

總覽

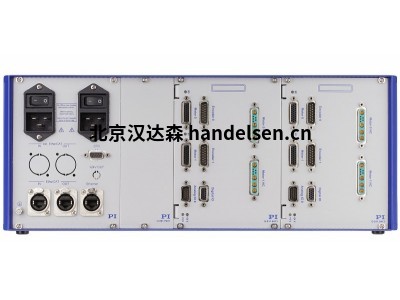

G-901運動控制器提供了完全集成的電子解決方案，其控制器和驅動器位于行業兼容的19英寸外殼中。G-901運動控制器具有最新的ACS SPiiPlusEC運動控制器和EtherCAT主站。集成驅動器支持2軸，3軸或4軸。通過EtherCAT最多可升級到8個同步軸（需要附加的驅動器模塊）。EtherCAT周期和運動曲線的生成速率為2 kHz。以太網速度高達1 GbE。先進龍門架的伺服算法STO安全功能可安全關閉軸的電源。



I / O線

數字量輸入和輸出可以靈活配置。為了評估參考開關，可以將數字輸入替代地引入電動機連接器。根據應用的不同，限位開關和參考開關的輸入可以配置為5 V或24 V，也可以配置為PNP或NPN輸入。位置同步觸發信號的輸出頻率高達10 Mhz，可在高行進速度下實現精確的過程控制（位置事件發生器– PEG）。



組態

如果在訂購時指定了定位器的類型，則G-901的所有連接器都在出廠時進行了適當?shù)念A(yù)配置。規格中詳細說明了默認的出廠配置，沒有針對定位器進行的調整。對于后續調整，請聯系我們的服務部門。



編碼器

支持增量編碼器（正弦/余弦或RS-422）和絕對編碼器（EnDat 2.2和2.1，Smart-Abs，Panasonic，BiSS-A / B / C（SSI））。根據應用，可以將編碼器引入不同的接口。



通訊，軟件支持

運動控制器在內部EtherCAT網絡中作為主機。開放的網絡體系結構還可以集成其他制造商的組件。為了與PC進行通信，運動控制器配備了以太網TCP / IP和RS-232接口。供貨范圍包括ACS SPiiPlus MMI Application Studio，它是一種現代用戶軟件，帶有用于控制調整和可視化的工具。編程庫可用于C / C ++，COM，.NET和MATLAB。
