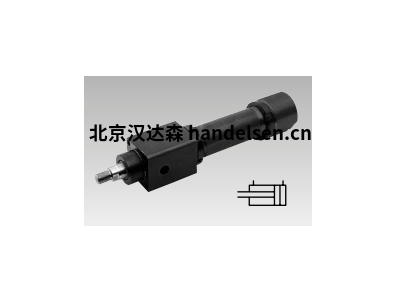

　　德國Roemheld液壓缸B 1.2811

　　無行程端部緩沖，短版，

　　最高 工作壓力200 bar

　　B 1.2811

　　第1-20期E

　　優點

　　●緊湊的設計

　　●最高 活塞速度0.5 m / s

　　●低磨損和低摩擦的Glyring密封

　　●使用導軌，使用壽命長

　　在活塞和活塞桿上環

　　●雙重密封可忽略不計

　　活塞桿

　　●活塞桿感應淬火和

　　鍍鉻

　　●有效的雨刮器密封

　　●特別適合通過

　　直接安裝在氣缸蓋上(小間距

　　圓直徑)和精確居中

　　●連接尺寸符合

　　DIN ISO 6020

　　修復可能性

　　應用實例

　　所示的液壓缸用于操作

　　專用夾具中的夾緊板的

　　鋁零件的加工。

　　重要的提示

　　工作條件，公差和其他數據

              零件號氣缸12830X5 12840X5 12850X5 12860X5 12870X5 12880X5

　　活塞ØD [mm]   25   32   40   50   63   80

　　桿Ød [mm] 16   20   25   32   40   50

　　公稱力前進推力[kN] 9.8   16   25   39.2   62.3   100.5

　　在200 bar時的拉力[kN] 5.7   9.8   15.3   23.1   37.2   61.2

　　活塞面積[cm2] 4.9   8.04   12.56   19.63   31.17   50.26

　　環面面積[cm2] 2.89   4.9   7.65   11.59   18.6   30.6

　　L =行程+ [mm] 88  100  119  130  150  180

　　Øa f7 [mm] 32   40   50   60   70   85

　　直徑b [mm] 48   55   65   80   95   115

　　直徑c [mm] 35   42   50   60   75   95
