TEMATEC塑料行業的熔融溫度傳感器選型介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

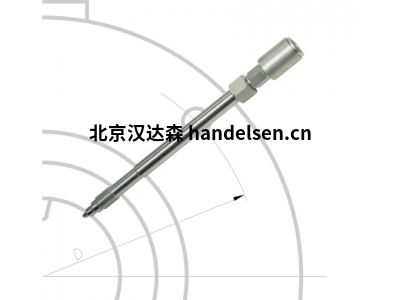

　　熔體溫度傳感器是專門設計用于塑料擠出系統的。

　　通過特殊安裝測量點，可以將散熱誤差保持在盡可能低的水平。

　　在螺紋版本1 / 2-20 UNF，M 18 x1.5和M 14 x 1.5中，可以將熔體溫度傳感器插入到

　　可以安裝質量壓力傳感器的標準孔。標準探針頭形狀

　　基本上應該是融化的長度可以選擇突出的測量尖端，以使測量點是遠離內管道壁的管道直徑的三分之一。劍形測量頭的安裝方向通過

　　確定了旋入軸。

　　傳感器由材料編號制成。 1.4571制造。特殊版本的測量頭可以

　　鍍鉻或由Hastelloy C 4或鈦制成。

　　在加工高磨蝕性塑料時，我們可以延長使用壽命

　　表面硬化。

　　測量系統/等級

　　1 = Fe-CuNi“ L” DIN EN 43710 1級

　　2 = Fe-CuNi“ J” DIN EN 60584 1級

　　3 = NiCr-Ni“ K” DIN EN 60584 1級

　　4 = 0°C時Pt100 DIN EN 60751 B級

　　5 = 0°C時的Pt100 DIN EN 60751 A級(不是2線制)

　　傳感器電路

　　0 =熱電偶隔離

　　1 =熱電偶未隔離

　　2 = 2線制(僅適用于Pt100)

　　3 = 3線(僅適用于Pt100)

　　4 = 4線(僅適用于Pt100)

　　測量元件數

　　1 =簡單

　　2 =兩倍

　　第四名

　　測量頭的材料/質量

　　1 = 1.4571標準

　　2 =哈氏合金C4

　　3 =鈦

　　4 =鍍硬鉻鋼

　　5 =鋼鐵裝甲

　　其他要求!

　　5 6 7

　　測量頭的長度S，單位mm

　　000 =執行計劃

　　005 = 05毫米

　　015 = 15毫米

　　025 = 25毫米標準

　　請指定其他長度!

　　測量頭的形狀

　　旋入螺紋

　　1 = 1/2“ UNF-20

　　2 = M 18 x 1.5

　　3 = M 14 x 1.5

　　其他要求!

　　8 9 10

　　軸長(安裝長度)，單位：mm

　　152 = 152毫米=標準

　　其他長度要求!

　　1 =劍形標準

　　2 =錐尖

　　3 =扁平，無重劍

　　4 =圓柱

　　5 =錐尖陶瓷絕緣

　　6 =應要求提供其他半球!

　　11

　　旋入部分

　　1 =可松動旋轉(不帶陶瓷絕緣)

　　電纜出口

　　0 =不帶電纜(帶有永久連接的插頭/插座)

　　1 =直(標準)

　　2 =直角

　　帶電纜或永久安裝插座的連接類型

　　25 26 27 28

　　2000 =標準連接器類型“ L”

　　2001 =標準連接器類型“ J”

　　2002 =標準連接器類型“ K”

　　2125 =端套

　　設備：

　　MAT的延長電纜，帶有永久連接的插頭

          型號

TEMATEC          MDA4X0

TEMATEC          WT024-1455

TEMATEC          WT7033-11121102752100000

TEMATEC          MAT10-1858

TEMATEC          WT7492-1013

TEMATEC          WT024-1455

TEMATEC          WT014-1053

TEMATEC          WT024-1455

TEMATEC          DYMT-0378-N

TEMATEC          WT7033-1027

TEMATEC          KB-50-150
