Steinel ST710040x450導柱

　　Steinel ST710040x450導柱

　　Ø19–63毫米，L 130–405毫米

　　ƒ迷你色譜柱：Ø3–10 mm，L 30–160 mm

　　應用范圍廣

　　廣泛用于工具，機器，

　　測量設備，儀器和車輛構造。

　　最高的精度和移動便利性

　　精心加工，免玩應用

　　工作面，磨光的導向襯套和

　　精磨，精加工的導向柱。

　　使用壽命長

　　最高的表面質量和保養

　　生產時，額定載荷高達3300 N / cm(滾珠導軌)或8750 N / cm(滾珠導軌)。

　　高彈性

　　耐用的材料，精密加工的零件，大量的承重球/滾子，

　　引導中的力分布均勻。

　　保證互換性

　　使用精密鋼球或

　　-相同類型的輪廓卷。

　　更高的生產力

　　最大提升速度800次/分鐘

　　(鍍青銅的滑動導軌)和最大滑動速度。 40 m / min(滾珠導軌)。

　　完美契合

　　滑軌與滑軌的和諧相互作用

　　滾子導軌，導柱，導套和滾珠保持架。

　　低維護

　　連續運行時低維護的滾子導軌

　　通過上油，無需潤滑或維護

　　導軌上必須有固體潤滑劑。

　　高精度和耐用的導向元件

　　在工具，夾具，機器和

　　特種機械制造必不可少的基礎

　　適用于高性能工具，高效的生產流程和高質量的最終產品。

　　作為您與工具有關的系統合作伙伴

　　我們不僅為您提供廣泛的服務

　　標準的指導要素，而是關懷

　　我們的特殊解決方案可確保您的特定要求能夠按需實施

　　-以最高的質量和精度，

　　出色的使用壽命以及最高的效率和過程可靠性。

　　領先地位的最高品質

　　具有卓越的指導品質

　　高精度和耐用的導向裝置適用于工具車間，夾具制造，機械車間和

　　機器工程是不可或缺的基礎

　　高性能的工具，高效的生產流程和高質量的產品。作為您的系統

　　工具合作伙伴，STEINEL不僅為您提供

　　范圍廣泛的標準導向裝置。我們的特殊解決方案更旨在滿足您的需求

　　特定要求-具有最高的質量和

　　精度，出色的刀具壽命和最高水平

　　盈利能力和過程穩定性

　　高質量標準指南，可滿足各種需求

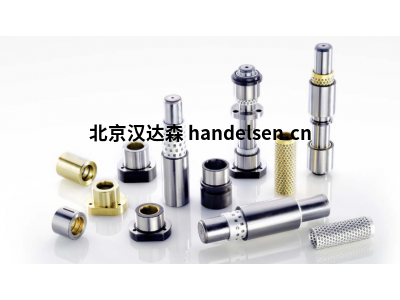

　　滑動導軌

　　ƒ鍍青銅：帶有硬化鋼套，緊急青銅層，滑動速度高達30 m / min，提升速度

　　每分鐘600-800次

　　ƒ含固體潤滑劑：維護成本低，沖程速度高達400沖程/分鐘

　　滾子導軌

　　ƒ滾珠導軌：帶有精密鋼球的精密加工的運行表面。軋制速度高達40 m / min

　　可能。預緊力取決于直徑

　　在3–14 µm之間，額定載荷高達3300 N / cm。

　　材料：鋁，黃銅或塑料。

　　ƒ滾子導軌：滾動速度

　　可能超過40 m / min。預加載每個

　　取決于2–9 µm的直徑，額定載荷高達8,750 N / cm。材質：鋁。

　　導柱

　　您會在標準范圍內找到大量

　　高質量，耐用和靈活的設計：

　　ƒ平滑壓入：Ø10–80 mm，

　　L 90–500 mm(也帶內螺紋)

　　ƒ帶有小中心領：

　　Ø12–50毫米，L 90–520毫米

　　ƒ帶中央頸圈：Ø12–50mm，L 90–520mm

　　ƒ帶領：Ø15–80毫米，L 110–560毫米

　　ƒ帶錐柄的快速更換色譜柱：

　　Ø19–63毫米，L 130–405毫米

　　ƒ迷你色譜柱：Ø3–10 mm，L 30–160 mm

　　ƒ帶頭(帶/不帶潤滑槽)：

　　Ø10–32毫米/ 14–36毫米，

　　L 66-275毫米/ 60-260毫米

　　ƒ大型工具：Ø25–100mm，L 125–560mm

　　針對特定要求的個性化解決方案

　　是否使用特別復雜的工具

　　每天的直徑和長度就足夠了

　　標準指南元素經常失敗。因此，我們會根據您的規格為您開發和制造定制的特殊解決方案，

　　例如最大200mm的導柱

　　直徑和1,400毫米長。

　　我們的服務不是標準服務：

　　我們的專家會為您提供建議

　　完整工具的概念和

　　開發替代解決方案，直至

　　優化現有生產流程。

　　針對特定要求的個性化解決方案

　　標準指導單位并不總是符合

　　對特別復雜的工具或異常的需求

　　直徑和長度。這就是我們設計的原因

　　和制造，例如，引導支柱向上

　　直徑可達200??毫米，長度可達1400毫米

　　根據您的特殊解決方案

　　規格。

　　我們的服務也非標準：

　　專家會為您提供建議。 G。在設計上

　　完整的工具和替代方案的開發

　　解決方案，優化現有的

　　生產過程。
