TEADIT焊接墊片TF 1510



TEADIT焊接墊片TF 1510



作為全球領先的密封材料制造商之一，TEADIT®在全球不同地區生產螺旋纏繞墊片。自1965年以來，TEADIT®一直是巴西最大的生產基地。





TEADIT TF 1510是一種高度可壓縮的PTFE-墊片-薄板，通過獨特的工藝制造而成，可提供高水平的原纖化，從而克服了與標準PTFE（薄板或模制）薄板相關的蠕變松弛和冷流問題。TEADIT TF 1510由填充有空心玻璃微球的純凈PTFE樹脂制成。



TEADIT TF 1510適用于多種腐蝕性流體，包括碳?xì)浠衔铮岷涂列詨A，溶劑，水，蒸汽，過氧化氫，制冷劑等。它具有出色的機械強度和高應力保持值。TEADIT TF 1510的高可壓縮性使其特別適用于應力敏感和/或易碎的法蘭連接，例如玻璃，陶瓷，塑料等。TEADITTF 1510的出色延展性可修復細小的損壞和/或不規則部位。無需密封區域（法蘭表面）。TEADIT TF 1510安裝快速，簡單。用過的墊圈可以輕松拆卸且無殘留。



纏繞

材料 OD環顏色

304不銹鋼 黃色

316L不銹鋼 綠色

317L不銹鋼 栗色

321不銹鋼 綠松石

347不銹鋼 藍色

蒙乃爾® 橙子

鎳 紅

鈦 紫色

合金20 黑色

鉻鎳鐵合金® 600 金

哈氏合金®乙 棕色

哈氏合金® C ^ 米色

INCOLOY ® 800 白色







如果制造完全光滑和拋光的法蘭在技術上和經濟上都是可行的，并且如果我們可以使這些表面保持永久接觸，那么就不需要墊圈了。這種技術和經濟上的不可能是由于：



•容器和/或法蘭的尺寸。

•在處理和/或組裝容器或管道時，很難保持這些表面完全光滑且法蘭面彼此完全平行。

•密封面腐蝕和/或腐蝕。

為了克服這些困難，將墊圈用作法蘭面之間的密封元件。當墊圈放在法蘭表面之間時，它會“流動”，填充它們之間的缺陷并提供必要的密封。因此，為了獲得足夠的密封性，我們必須考慮四個因素：墊圈的座應力，密封力，材料選擇和表面光潔度。



墊片座應力：

我們必須提供足夠的壓力以正確放置墊圈；因此它將能夠流動并填充法蘭缺陷。為了避免墊圈因過度壓縮而壓壞，必須限制該座壓。



封口力：

墊圈上必須有足夠的殘余壓力，以使其與法蘭表面充分接觸，從而避免泄漏。



材料選擇：

墊片材料必須能夠抵抗內部壓力以及在操作過程中所承受的流體的化學性質。



表面光潔度：

每種類型的墊圈都有建議的法蘭表面光潔度。與墊圈不兼容的表面光潔度是造成泄漏的主要原因之一。



法蘭連接中的力

圖1顯示了法蘭連接中的主要作用力。



–爆破力：由內部壓力引起；它試圖吹出墊圈。

–分離力：也由內部壓力引起；它嘗試分離法蘭。也稱為靜水壓力。

–螺栓（雙頭螺栓）力：這是由螺栓或雙頭螺栓施加的總載荷。

–密封力：是將法蘭壓在墊圈上的力。



墊片故障的主要原因：



1.溫度與墊圈不兼容。

2.壓力與墊圈不兼容。

3.化學侵蝕。

4.熱循環與墊圈不兼容。

5.墊圈的測量不正確。

6.法蘭的表面光潔度與墊圈不兼容。

7.法蘭材料與墊圈不兼容。

8.設備的特殊特性。

9.墊圈組件不足。





產品分類：



1.切割墊片



2.焊接墊片



3.LS-LE墊片



4.螺旋傷口墊片



5.Kammprofile墊片



6.雙夾層墊片



7.環形接頭



產品型號：

　　TEADIT NA-1005

　　TEADIT 2000

　　TEADIT 2000/I

　　TEADIT 2103

　　TEADIT 2200

　　TEADIT 2200-SS

　　TEADIT 2236

　　TEADIT 3110/I

　　TEADIT NA1002EU

　　TEADIT NA1005

　　TEADIT NA1122

　　TEADIT NA1006

　　TEADIT NA1100

　　TEADIT 2006-FDA

　　TEADIT 2005-FDA

　　TEADIT 2235

　　TEADIT NA 1002

　　TEADIT 2007

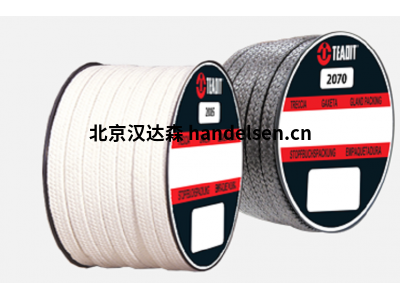

TEADIT無石棉墊片無石棉壓縮纖維板: TEADIT NA 1002，TEADIT NA 1040， TEADIT NA 1100石墨板材： TEADIT GP 1520， TEADIT GR 1520，TEADIT GE 1520 TEADIT膨體四氟板TEADIT(泰利)24SH, 24B, 25BITEADIT填充改性四氟板材TEADIT(泰利)TF1570,TF1580,TF1590TEADIT盤根TEADIT生產的各類盤根，有石墨碳纖維類，四氟類，合成纖維類等 TEADIT JAMPAK 27 注入式填料密封物用高等級的合成纖維加各種油，油脂和粘膠混合物制成。它是纖維和粘膠的特殊化合物使泄漏幾乎不會發生。它無污染，無害，潤滑劑符合FDA標準，可用于食品和類似的工況要求。應用范圍:JAMPAK 27 可用于旋轉的設備如泵，回收器，攪拌器等，也可用于活塞泵和閥門。
