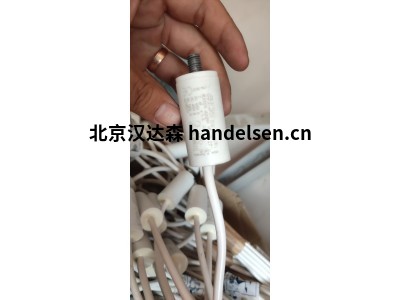

意大利Icar電容MLR 25 PRL 4550 3071/I-MK SH現貨

程控濾波系統

程控濾波系統是在傳統濾波器的不足中提出的，傳統濾波器在工作時產生誤差，會影響整個系統的精確度。低精度的濾波器在使用時會造成很多不良后果，而且傳統濾波器對波形要求越高就意味著需要跟多的運放，這是非常麻煩的。所以程控濾波器的數字化能夠減少生產過程中的不確定因素和人為參與的環節數，可以有效地解決電源模塊中諸如可靠性、智能化和產品一致性等工程問題，極大地提高生產 效率和產品的可維護性。





無源濾波器

無源濾波器是利用電阻、電抗器和電容器元器件構成的濾波電路。諧振頻率時，電路阻抗值最小，非諧振頻率時，電路阻抗比很大，將電路元器件數值調整到某一特征諧波頻率，則能濾除該次諧波電流；當若干諧波頻率的調諧電路組成在一起，則能濾除對應的特征諧波頻率，通過低阻抗旁路實現對主要次數諧波（3、5、7）的過濾。主要原理就是針對不同次數諧波，設計該諧波頻率的阻抗為很小，實現諧波電流的分流效應，即為預濾除的高次諧波提供旁路通道，實現凈化波形。



無源濾波器按接線形式可分為電容濾波器、電廠濾波電路、L型RC濾波電路、π形RC濾波電路、多節π形RC 濾波電路、π形LC濾波電路。按功能可分為單調諧濾波器、雙調諧濾波器、高通濾波器。無源濾波器具有如下優勢：結構 形式簡單、投資費用低，能夠補償系統中的無功分量、改善電網功率因數；工作穩定性較高、維護簡單、技術成熟等，在有源濾波器出現以前被廣泛采用。無源濾波器的缺點也有很多方面：受電網參數的影響較大，系統阻抗值和主要次數諧振頻率往往隨著工況發生變化；諧波濾除的頻帶也較窄，只能濾除主要次數的諧波，或因發生并聯諧振，放大一些次數的諧波；濾波和無功補償及調壓之間的協調較困難 ；隨著流經濾波器的電流升高，可能造成設備過負荷運行；耗材多，重量和體積都較大；運行穩定性較差等缺點。因此，整體性能更優的有源濾波器得到越來越多的應用。
