德國AFAG傳輸系統

LTS是一套線性傳輸系統，可以在個性化設備配置的基礎上提供最大化的用戶和改裝靈活性。無論是小型還是大型沉重工件都可運輸。工作站之間的緩沖區縮短了設備故障時的停機時間。使用我們的LTS標準模塊您始終能夠完美實現設備設計。



LTS 的優點

生產工藝方面，使用壽命長和安全性高

在系統配置方面，提供最大使用和配置轉換靈活度

針對客戶項目，免費提供CAD圖紙，實現集成優化

準時交付，較短貨期

基于模塊設計，價格更透明

所有部件進行預裝配，降低現場安裝和調試難度



1、運輸段

輸送軌道有五種軌道寬度和三種輸送速度可供選擇?？梢杂蓡胃壍懒褐瞥勺畲箝L度為六米的軌道，并實現整體預裝配的交付。

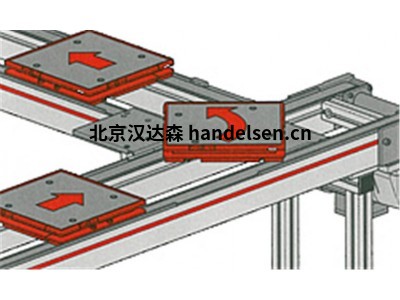

2、工件支架

可將尺寸為 160、200、250、320 和 400 mm 的工件支架組合成 13 種標準版本。鋼制或鋁制支撐板每個工件支架的重量為 20 kg。



3、轉向?qū)驒C構(固定式或移動式)

借助轉向?qū)驒C構可以定向、無振動地運輸工件支架，既適用于軌道末端，也適用于旁通路段的道岔功能。



4、輸入/輸出提升元件

在必須將工件支架從一個縱向軌道輸出到一個橫向軌道的位置或從一個橫向軌道輸入到一個縱向軌道的位置上，會用到所述的輸入/輸出提升元件。

產品文件：輸入/輸出提升元件

產品文件：轉向單元



5、定位單元

針對所有常見的安裝和接合操作，以及從下方進行的加工操作，提供了合適的工件支架定位裝置。





德國AFAG線性傳輸系統型號示例：

德國AFAG  AS-8/25 11004991

德國AFAG  Type RM 25，Order

德國AFAG  LM 32/100 L1.32.0.100 AFAG 11001558 LINEAR MODUL HUB=0 EAL=0 EAR=0

德國AFAG  AFAGGMQ 12P2

德國AFAG  KOMPLETT-(F. VK-50)-FA.

德國AFAG  Gripper / Rotary modules RME 080-4.5 / GM 12/k

德國AFAG  11001806 Rotationsmodul RM32 mit Flansch

德國AFAG  11004988 SO M14x1 -2

德國AFAG  AGGMQ 20 Mat-Nr:11009151

德國AFAG  AG11004988 SD M14x1 -2
