德國MADLER導軌
1、直線運動導軌DFG 115，摩擦導軌
材質：鋁制軌道和滑塊，硬質陽極氧化處理。
滑動軸承采用先進的聚合物技術。
通用型帶滑動軸承的直線運動導軌。
• 在尺寸上可與滾動軸承直線運動導軌ISO 12090尺寸15互換。
• 三種類型的滑塊可供選擇：不可調節/手動可調/自動調節。
• 四種軌道長度可供選擇（由客戶切割）。
• 可以在一個軌道上使用幾個滑塊。
• 耐腐蝕，適合高壓沖洗。
• 使用壽命長，免維護。
• 所有零件必須單獨訂購。
• 溫度范圍：-40°C~+90°C。
Note: Two or more tracks can be butted together to create a longer track. Misaligned tracks will cause excessive wear on the guides. Please see catalog page (PDF).
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量 Beschreibung Typ Merkmal l1
64970701 Laufwagen DFG115-CASSNA nicht einstellbar - - 92
64970702 Laufwagen DFG115-CASSMA manuell einstellbar - - 98
2、滑軌 DZ 0522，寬26.5mm，重至180kg，過度伸展
材質：
滑動元件：冷軋，鍍鋅鋼。
滾珠護圈：冷軋，鍍鋅鋼
球體：硬化鋼
伸縮滾子軸承滑軌適用于工業和電子行業：
•重型構造
•防震塊防止沖擊和振動
•護套防止球軌過度污染
•內部和外部件上的安裝板
•使用壽命10000周期（140kg的，40000周期)
•溫度范圍：-20°C~+110°C.
注:
推薦底座：內部伸展件上M6螺釘，外部固定件上M8螺釘
總長=滑軌長度+24mm。使用所有安裝位置以獲得最大荷載等級。柜子
和抽屜的設計須使得滑軌的偏斜和扭轉最小。荷載等級為不頻繁使用
時的計算值。
Service: Katalogseite Zusätzliche Informationen
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量 Rail Length
64905859 457 534 194,0 180 9,74
64905861 600 625 265,0 180 12,68

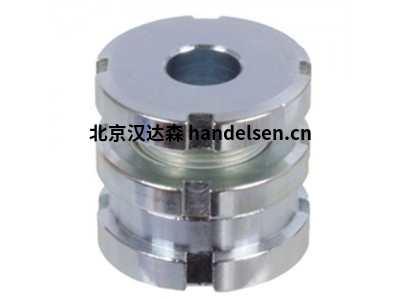

2、德國MADLER精密調節器, 精密調節器MN 686.6， 鋼，鍍鋅
材質：42CrMo4V，1.7225，鍍鋅，藍色鈍化。
• 適于平行表面
• 總高度低，調節行程短
• 帶鎖緊螺母
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
德國MADLER精密調節器產品 數量 Type Type matching screw h
68660500 standard MN 686.6 15-6,6 M6 20 24 4 25 M15x1,0 6,6 40 30,7 54
68661000 standard MN 686.6 20-6,6 M6 24 29 5 32 M20x1,0 6,6 65 55,7 117
3、校平襯墊2259 AG型
材質 AG型： 滾珠軸承：高速切削鋼，
感應硬化，拋光
襯墊, 帶外螺紋：鋼，熱處理，拋光
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量 d1
65520601 M6 60 20 57 14 2,5 10 10 29
65520801 M8 80 25 76 18 4 13 18 66
4、橡膠-金屬材質減震塊MGE，鋼，鍍鋅
材質：金屬零件： 鋼，鍍鋅。
彈性體：天然橡膠，硬度55º。
橡膠-金屬材質減震塊是彈性支座使用的標準組件，具有簡單、價格
合理的特點。產生剪切荷載時，減震塊的載重量遠遠低于壓力荷載
產生時。這點在橫向質量力或帶式牽引力產生時須予以注意。使用
的橡膠等級具有極佳的物理性能。
Service: Katalogseite CAD-Daten
我們提供的3D模型設計, 圖片和技術圖紙僅供參考。
我們不對因為CAD數據產生的糾紛承擔任何責任。
( 有現貨庫存 / 根據訂單交貨。請我們)
產品 數量 D
68510081 8 8 M3 3 33 36 1
68510101 10 10 M4 4 39 44 1
5、傘齒輪箱類型MKU，型號L，技術數據, 比率1 : 1
微型斜齒輪裝置，特別適用于高載荷，使用壽命長。結構和大型齒輪箱 KU/I 一樣非常堅固。規格為 035 的齒輪裝置，外殼邊緣長度為 35mm，可用傳動比為 i=1:1。規格為 045 的齒輪箱，外殼邊緣長度為 45mm，可用傳動比為 i=1:1 到 4:1。
基本數據：3種設計，6種標準型式，更多多軸齒輪箱的可用變化種類，請咨詢我們。食品加工和制藥行業所用的防腐和無毒性型式也可用。
外殼：鋁制外殼和法蘭，齒輪箱全封閉，終身潤滑，免維護。應要求齒輪箱供應時也可附帶用于食品行業的換油潤滑或無毒性潤滑。由于其立方體外形，齒輪箱6個側面均可作為安裝面。直徑L1和L2作為對齊螺柱而提供。
傳動裝置：淬硬傘齒輪，成對交疊，角向背隙最大 0.5。
軸承系統：使用壽命 至少 15,000h。
潤滑：齒輪箱全封閉，終身潤滑，免維護。齒輪箱無通氣口。
