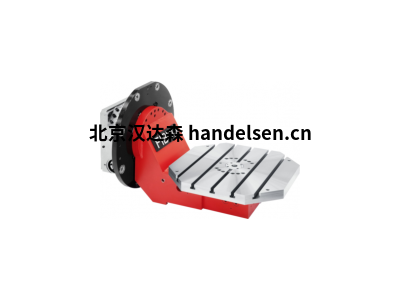

FIBROPLAN NC2.01.0180.1.0.00.00

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　FIBROPLAN NC2.01.0180.1.0.00.00

              FIBRO轉臺類型：2軸NC組合

　　FIBRO呈現的是一個完全重新設計的系列，有著高功率的(XXL)超大型旋轉移動工作臺。相比第一代，它的軸承直徑及重型定位器的剛度都顯著增長 - 而成本幾乎不變。滿足一直增長的，對于(用于)滿足風力渦輪機，軸承，發電機，齒輪箱和建筑設備的復雜組件機械制造的需求是這個新的重型轉臺的設計初衷。

　　由于選擇了最大可能直徑的預緊徑向/軸向組合軸承，因此在徑向和端面跳動方面具有很高的精度

　　適應高加工力和扭矩

　　液壓工作臺夾具，可提高靜強度，同時釋放齒輪系統

　　通過預緊軸承和可調節的蝸輪傳動裝置，實現同步加工方面的可靠性，可實現接近零的游隙

　　精心的結構設計，具有較高的操作安全性和較長的使用壽命

　　終身潤滑，維護成本低

　　批量生產的標準模型種類繁多，可從模塊化補充系統中選擇多種變體

　　多軸設計和滑臺組合

　　帶托盤夾緊裝置和托盤的設計

　　特殊應用的特定解決方案

　　FIBRO轉臺應用范圍

　　傳輸負載超過400噸

　　定位和(圓形)旋轉及多軸同時加工

　　在模塊化系統可作為獨立的轉臺或旋轉移動臺使用

　　有額外的傾斜軸，非常適合風電輪轂加工

　　優勢特性

　　滾子軸承有著極高的效率，極低功耗和極小的熱量

　　雙驅動器有著極高的精度，較低的回程間隙

　　為達到極高剛度進行了能流優化設計

　　加載的軸向/徑向軸承(適有著)具有高抗彎剛度和極好的平面及圓形加工精度

　　在μ-范圍內有著極高的幾何精度

　　高分辨率編碼器，出色的定位精度(高達±2")和重復精度(高達±0.25")

　　分度臺液壓鎖緊裝置有極高的切向剛度，不受驅動裝置部件壓力

　　FIBRO轉臺技術亮點

　　靈活的定位，精度為±2弧秒

　　在μm范圍內的徑向和軸向同心度方面具有很高的重復性

　　預載重型軸向-徑向軸承組合吸收徑向和軸向力

　　通過液壓桌面夾緊增加切向力并減少齒輪上的負載

　　借助預加載的軸承和電夾緊驅動器(雙驅動器)，為旋轉銑削和同時加工提供了完美的裝備

　　基于模塊化設計的不同類型，配置級別和變體，具有更大的靈活性

　　經測試的可靠性，減少的維護費用，更長的使用壽命和較低的能耗帶來了更大的收益
