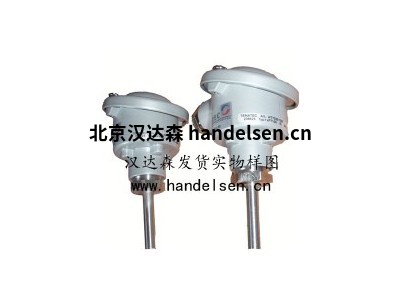

TEMATEC插入式熱電偶TE6000

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　插入式熱電偶，用于測量氣態和液態

　　介質中的溫度。應用領域是例如加熱，熔爐和設備構造。

　　B型和A型連接頭適用于

　　最高100°C的環境溫度。

　　如果使用反向法蘭，則安裝點最多可

　　密封1 bar。

　　根據DIN 43733帶有陶瓷內胎AMK或BMK

　　帶有A或B型連接頭，DIN 43729

　　插入式熱電偶，用于氣態和液態溫度測量

　　媒體。應用領域例如加熱，熔爐和設備工程。

　　連接頭形式B和形式A用于環境溫度

　　適合高達100°C。使用反向法蘭時，安裝點最多可密封1 bar。

　　合適的熱套管材料的選擇取決于以上內容

　　放置主要條件。

　　符合DIN EN 60584，1級的熱電偶(元件)在測量插件中

　　或使用DIN EN 43 710。

　　也可以使用帶有兩個熱電偶的版本。

　　溫度范圍為–200 ... + 1200°C

　　帶有由不同材料制成的保護管

　　作為單熱電偶或雙熱電偶

　　可用不同類型的元素

　　標準版本，帶絕緣測量頭

　　與第3頁上列出的那些

　　可用變送器

　　頭部安裝溫度限制開關

　　感應器類型

　　1 =適用于管15的Fe-CuNi“ L” DIN EN 43710：線1.38，用于管22線3.0

　　2 =適用于管15的Fe-CuNi“ J” DIN EN 60584：線1.38，用于管22線3.0

　　3 = NiCr-Ni“ K” DIN EN 60584適用于管15：導線1.38，用于管22導線3.0

　　4 = Pt10Rh-Pt“ S” DIN EN 60584 0.35僅帶陶瓷內管

　　5 = Pt10Rh-Pt“ S” DIN EN 60584 0.50僅帶陶瓷內管

　　6 = Pt30Rh-Pt6Rh“ B” DIN EN 60584 0.35僅帶陶瓷內管

　　7 = Pt30Rh-Pt6Rh“ B” DIN EN 60584 0.50僅帶陶瓷內管

　　傳感器數量

　　1 =簡單

　　2 =兩倍

　　3 =步驟元素，需要更多信息，請略圖!

　　其他要求!

　　根據DIN 43729的連接頭和特殊形狀

　　1 =尺寸B，管15的標準IP 54

　　2 =尺寸A，管22的標準IP 54

　　3 =尺寸BUS，管15的標準IP 65，可快速釋放

　　4 =尺寸BUZ，標準IP 65，帶中心螺釘?shù)墓艿?5。

　　5 =尺寸BUZ-H，標準IP 65，適用于15號管，用于中心螺釘，凸起的蓋子

　　6 = AUS尺寸，管22的標準IP 65，可快速釋放

　　7 =尺寸AUZ，管22的標準IP 65，帶中心螺釘。

　　8 =尺寸AUZ-H，標準IP 65，用于中心螺釘?shù)墓?2，凸起的蓋子

　　第四名

　　保護管材料

　　1 = St 35.8材料1.0305 max。工作溫度1600°C

　　2 = St 35.8材料1.0305，最大搪瓷工作溫度1700°C

　　3 = 1.4762材料x 10 CrAl 24以下工作溫度1200°C

　　4 = 1.4841材料x 15 CrNi Si 2520 max。工作溫度1200°C

　　5 = 1.4571材料x 10 CrNi MoTi 1810 max。工作溫度1800°C

　　6 = Kanthal AF：最大15 x 1.3。工作溫度1400°C

　　7 = Kanthal AF：最大22 x 1.3。工作溫度1400°C

　　其他要求!

　　5

　　保護管直徑D 1

　　1 = 15毫米

　　2 = 22毫米

　　3 =錐形測量頭16 x 150，測量插入護套元件3

　　4 =錐形測量頭10 x 100，僅用于測量插入件PtRh-Pt，帶陶瓷絕緣管7

　　6 7 8 9

　　公稱長度NL，單位mm

　　0180 = 0180

　　0250 = 0250

　　0355 = 0355

　　0500 = 0500

　　0710 = 0710

　　1000 = 1000

　　1400 = 1400

　　2000 = 2000

　　其他要求!
