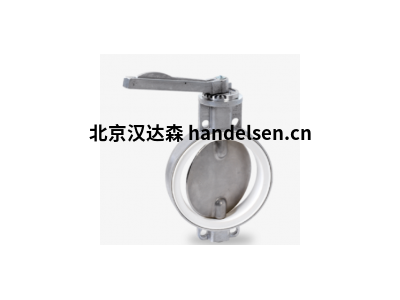

德國WAREX 旋轉閥 DKZ 103APS型號介紹
WAREX VALVE公司擁有超過35年的可靠品質，WAREX VALVE已經成功應用于大部分的過程控制，并且已經發展成為一個無可爭議的品質榜樣。無論在化學，食品，制造業， WAREX VALVE可以應對惡劣的流體條件，適合顆粒粉料的輸送，通過不斷地完善和改進，有力地證明了自己。該公司創立于1964年，WAREX VALVE公司由工程師Friedhelm Dirksktter在Senden/Westphalia創立。以生產切斷、節流和調節閥，并以同樣地品牌名將他們引入工業市場。WAREX VALVE剛開始生產對夾式及雙法蘭設計的集中式蝶閥。隨著需求的不斷增加，雙偏心蝶閥，以及各式蝶閥的需求增加。除了生產常規蝶閥之外， WAREX VALVE還將注意力集中在爆炸保護系統和可用于KST-值高達1000bar米/秒的開發保護系統上。
產品常用型號：
Warex Valve DR00150 F07F10-N-D-17A
Warex Valve DKZ110.P.01.08.21.DN50
Warex Valve DKZ110.P.01.08.21.DN100
Warex Valve DKZ110.P.01.08.21.DN150
Warex Valve EBA21000000-98-V01
Warex Valve Disc for butterfly DKZ110APS,DN:150,Conf.No.133143
Warex Valve Rubber lining :SPEC 315042
Warex Valve valve cup for DN350 Auftr.Nr 121484
Warex Valve DKZ110-150
Warex Valve DKZ 103
Warex Valve DKZ 105
Warex Valve DKZ 110
Warex Valve DKZ APS?
Warex Valve DKZE APS?
Warex Valve DKZ GS
Warex Valve DKD
Warex Valve DTS / DDS
Warex Valve DBV
Warex Valve DQV
Warex Valve DRK
Warex Valve DRK
Warex Valve DQV-F
Warex Valve DQV-M
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve 旋轉閥DKZ 103APS?
Warex Valve 旋轉閥DKZ 110 APS?
DKZE 103 APS一個簡單的偏心式閥。APS類型表示（氣壓密封），在閥門位置“關閉”時，將密封元件氣動壓到閥瓣的周邊。在輕微磨損的情況下，仍可通過密封元件與瓣閥的恒定接觸壓力來確保穩定的壓力密封性。因此，它顯示出對散裝磨料的特殊適應性。根據所使用的密封材料，截止閥可在– 40°C至+ 200°C的溫度范圍內使用。為了控制氣動密封件，Warex提供了不同的解決方案，在這些解決方案中，可以使用真空支撐件對密封件進行排氣或充入氮氣。
特征：
磨損最小，因為操作幾乎無摩擦
磨料（非粘性）產品的耐用性大大提高
扭矩低得多，因此驅動器更小
免維護構造
密封元件中沒有軸襯，因此也可以使用空氣懸浮軸承
密封件可輕松更換而無需拆卸截止閥（以偏心設計為條件）
不會降低密封所需的鎖定壓力
更適合于細粒度產品，最大約。顆粒大小為2.5毫米，否則必須提供松散關閉的產品
根據類型測試BVS03AtexH025X，還可提供EX版本的0/20區應用程序
軸和電樞頭適合于各種驅動可能性的構造，切割點符合DIN / ISO 5211
材料：
軸承
座鋁（鋁），鋼，不銹鋼
閥盤
不銹鋼，磨削和拋光的
套筒
NBR，Hypalone，EPDM，F(xiàn)PM，硅酮，以及其他材質
軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE- 煤，青銅，聚醚醚酮
O型圈
NBR，F(xiàn)PM
方案：
1.閥門打開
特殊的APS截止閥（氣壓密封）的閥盤小于相應的密封套。光盤可以輕松關閉。
2.閥門關閉
閥盤和套筒之間仍然留有小間隙–在這種狀態下，可以用最小的扭矩再次打開配件。
3.閥門按下
當閥門關閉時，空氣均勻地吹到密封件上，從而確保安全，平穩地關閉，并保持最小的摩擦。特別是對于腐蝕性大塊材料，這是一個主要優點。
基礎型號與其他變型：
DKZE 103 APS ? DZ
偏心蝶閥，帶有充氣式，可更換的異型
密封圈，置于易于拆卸的承載環上。
標稱寬度范圍：DN 150 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：高達6 bar *
袖長：可更換
德國WAREX夾管閥
夾管閥是壓力控制的截止閥。中性氣體或液體可用作控制介質。如果例如通過比例壓力調節器改變控制壓力，則夾管閥也可用作調節閥或計量閥。由于用于特殊密封套的彈性體種類繁多，并且閥體和法蘭的材料多種多樣，因此夾管閥可用于許多領域。由于自由通過，壓力和摩擦損失可以忽略不計。密封套通過施加壓力將流量緊密密封。夾管閥用液體，氣體，甚至粘性和粉末狀介質緊密關閉。
德國WAREX夾管閥DQV-F
特點:
· 閥體和法蘭由鋁合金或不銹鋼制成
· 自由閥通道，無積壓
· 死角
· 密封套壽命長
· 用于食品部門的符合FDA規定的混合物的密封圈
· 導電密封套，可用于符合ATEX的防爆區域
· 也可在真空區域使用
· 免維護工作
· 法蘭或螺紋連接
· 帶有特殊襯里的法蘭（硅樹脂，不銹鋼及其他）
材料:
閥體
鋁，不銹鋼1.4301
法蘭
鋁（僅在鋁閥體上），鋁與不銹鋼插入件不銹鋼1.4301（僅在不銹鋼閥體上）
套筒
NR黑色和淺色，NBR黑色和淺色，CR（氯丁橡膠），F(xiàn)KM（FPM ），
也可以提供NR，NBR，EPDM和CSM 有機硅（僅黑色），并具有抗靜電和導電性。
連接：
鋁制主體
DN 20螺紋，不銹鋼1.4301
DN 25螺紋，不銹鋼1.4301
DN 32螺紋，不銹鋼1.4301
DN 40螺紋，不銹鋼1.4301
DN 50螺紋，鋁
DN 40-DN 150法蘭
不銹鋼主體
DN 50螺紋F / F，根據DIN 11851
DN 65-DN 150法蘭
可以焊接在不銹鋼
法蘭上：DIN 11851，DIN 11864，SMS，CLAMP，IDF / ISS，RJT / BS，螺紋插座，
特殊連接根據客戶要求。
基本型號及其他變型：
DQV-F
帶有氣動法蘭式密封閥的夾管閥。
標稱尺寸：DN 40-DN 150
工作溫度：-10°C至+ 120°C *
最高工作壓力 4巴*
控制壓力=工作壓力：+2至2.5 bar
技術指標
DQV-M
襯套設計中帶有氣動密封的夾管閥。
標稱尺寸：DN 20-DN 40
工作溫度：-10°C至+ 120°C *
最高工作壓力 4巴*
控制壓力=工作壓力：+2至2.5 bar
德國WAREX 旋轉閥 DKZ 103APS型號介紹
WAREX防爆系統WA5E 103 GS
截止閥（GS型系列：耐沖擊壓力和防火等級），相應的調壓鼓以及經過EG型測試的鎖定系統。安全系統的可靠性原理是基于一個閥隨時關閉的事實。為了確保必要的功能，開發了獨立于高級控制模式工作的鎖定系統。特別是在真空應用方面，由于旋轉氣閘的泄漏空氣較少，因此可以替代使用保護系統。有關更多詳細信息，另請參見“ DKZ GS”一章。WA5E 103GS-ST3 /…系列類型適用于粉塵爆炸等級為St3（Kst≤1000bar·m / s）的鋁粉塵/空氣混合物和金屬粉塵。耐沖擊壓力為14 bar。
特征：
作為GS-ST3版本，可在高達150°C的溫度下使用，具有14 bar的耐沖擊壓力，
根據型式測試BVS07ATEXH060X，附加1可在最高200°C的爆炸壓力（0.3 bar）內使用
版本DKZ 103 GS，最大可用DN 500，Kst≤500 bar * m / s
可以在現場更換的密封件（硫化結構除外）
也可提供符合FDA認證的白色密封條（條件：粉塵的最小起火能量大于3 mJ）
符合DIN / ISO 5211的切割現場的軸和電樞頭適合于各種驅動可能性的構造
材料：
軸承
座鋁（鋁），鋼，不銹鋼
閥盤
不銹鋼，磨削和拋光的
套筒
NBR，Hypalone，EPDM，F(xiàn)PM，硅酮，以及其他材質
軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE煤，青銅
O-振鈴
NBR，F(xiàn)PM
基礎型號及其他變型：
WA5E 103 GS
由兩個DKZ 103 GS系列的蝶閥，
一個中間油箱和一個EG型式認可的控制裝置（互鎖）組成。
標稱寬度范圍：DN 50 – DN 500
工作溫度：– 10°C至+ 60°C *
防爆壓力：最高10 bar *
袖長：可更換或固定硫化
根據EC型式檢驗證書BVS03AtexH023X
根據客戶要求設計調壓鼓
WA5E 103 GS-ST
由兩個DKZ 103 GS系列蝶閥，
一個調壓鼓和一個EG型經過測試的控制系統（鎖定）組成。
標稱寬度范圍：DN 50 – DN 200
工作溫度：– 10°C bis + 150°C *
防爆壓力：最高14 bar *
袖長：可更換或固定硫化
根據EC型式檢驗證書BVS07AtexH065X
根據客戶要求設計調壓鼓
德國WAREX夾管閥DQV-F
夾管閥是壓力控制的截止閥。中性氣體或液體可用作控制介質。如果例如通過比例壓力調節器改變控制壓力，則夾管閥也可用作調節閥或計量閥。由于用于特殊密封套的彈性體種類繁多，并且閥體和法蘭的材料多種多樣，因此夾管閥可用于許多領域。由于自由通過，壓力和摩擦損失可以忽略不計。密封套通過施加壓力將流量緊密密封。夾管閥用液體，氣體，甚至粘性和粉末狀介質緊密關閉。
特點:
· 閥體和法蘭由鋁合金或不銹鋼制成
· 自由閥通道，無積壓
· 死角
· 密封套壽命長
· 用于食品部門的符合FDA規定的混合物的密封圈
· 導電密封套，可用于符合ATEX的防爆區域
· 也可在真空區域使用
· 免維護工作
· 法蘭或螺紋連接
· 帶有特殊襯里的法蘭（硅樹脂，不銹鋼及其他）
材料:
閥體
鋁，不銹鋼1.4301
法蘭
鋁（僅在鋁閥體上），鋁與不銹鋼插入件不銹鋼1.4301（僅在不銹鋼閥體上）
套筒
NR黑色和淺色，NBR黑色和淺色，CR（氯丁橡膠），F(xiàn)KM（FPM ），
也可以提供NR，NBR，EPDM和CSM 有機硅（僅黑色），并具有抗靜電和導電性。
連接：
鋁制主體
DN 20螺紋，不銹鋼1.4301
DN 25螺紋，不銹鋼1.4301
DN 32螺紋，不銹鋼1.4301
DN 40螺紋，不銹鋼1.4301
DN 50螺紋，鋁
DN 40-DN 150法蘭
不銹鋼主體
DN 50螺紋F / F，根據DIN 11851
DN 65-DN 150法蘭
可以焊接在不銹鋼
法蘭上：DIN 11851，DIN 11864，SMS，CLAMP，IDF / ISS，RJT / BS，螺紋插座，
特殊連接根據客戶要求。
基本型號及其他變型：
DQV-F
帶有氣動法蘭式密封閥的夾管閥。
標稱尺寸：DN 40-DN 150
工作溫度：-10°C至+ 120°C *
最高工作壓力 4巴*
控制壓力=工作壓力：+2至2.5 bar
技術指標
DQV-M
襯套設計中帶有氣動密封的夾管閥。
標稱尺寸：DN 20-DN 40
工作溫度：-10°C至+ 120°C *
最高工作壓力 4巴*
控制壓力=工作壓力：+2至2.5 bar
