HEROSE 01321.2533.0016

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　Schw DG閥DN25 33.7 * 2.6 PN50 H = 270

　　材質：1.4308 / CC493K

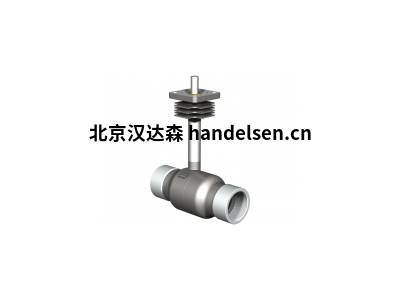

　　低溫直通閥DN25 PN 50

　　不含氧氣的油脂(EN12300)

　　上部延伸高度H = 270mm

　　允許溫度-196°C至+ 120°C

　　房屋1.4308

　　上部CC493K

　　填料填料石墨/ PTFE

　　焊接端連接

　　Ø33.40毫米X 2.77毫米

　　施工長度115mm

　　Kvs =11.5m³/ h Cv = 13.4gal / min

HEROSE 兩片式法蘭球閥，鑄鋼，PN16-40 15210型

15220型

兩片式法蘭球閥，鑄鋼，對夾式設計，PN16，DIN EN 螺紋設計，全孔，抗靜電裝置，防噴桿設計，無硅，座圈PTFE / TFM，帶PTFE環的密封填料，帶杠桿和鎖定裝置，無鎖定，帶ISO 5211安裝墊，法蘭連接，符合標準。根據DIN EN 1092-1 PN16  部件號15220.X.110000的 應用： 適用于變壓器油。  工作溫度：-20°C / -4°F（253K）至+ 180°C / + 356°F（453K）。
用料 DIN EN 美國材料試驗學會 1個 身體 1.0619 216-WCB 2 球 1.4408 351 CF8M 3 座圈 聚四氟乙烯/ TFM 4 干 1.4401 A 216 316級 5 填料 聚四氟乙烯 6 杠桿 1.4308 351 CF8 標準標記符合 符合壓力設備 指令2014/68 / EU（PED）。

15220型	技術數據
標稱尺寸	DN	15	20	25	32	40	50	65歲	80	100	125	150
尺寸代碼	X	0150	0200	0250	0320	0400	0500	0650	0800	1000	1250	1500
最高 工作壓力	PN	16	16	16	16	16	16	16	16	16	16	16
面對面尺寸	FF	42	44	50	60	65歲	80	110	120	150	180	225
高度	H	77	82	94	104	114	120	158	165	182	224	268
法蘭直徑	d	95	105	115	140	150	165	185	200	220	250	285
螺紋長度	b	9	9	9	12	13	20	18歲	20	20	22	22
聯合螺紋	毛重	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16	M20
桿長	[R	145	145	175	175	196	196	265	265	400	800	800
重量	大約公斤	1.4	1.8	2.4	3.8	4.8	6.8	10.1	14.4	22.7	33.5	50.6

尺寸以毫米為單位?？筛鶕?jù)要求提供其他公稱尺寸。

15245型

法蘭球閥，不銹鋼，PN16， 全孔DIN EN，流量入口側的壓力補償孔，閥座PTFE / TFM，帶PTFE環的密封填料，帶杠桿和無鎖裝置，帶ISO 5211安裝墊，端面-面對面尺寸 符合DIN EN 558-1第27行（F4）-短型，法蘭連接acc。符合DIN EN 1092-1 PN16，涂層符合。根據DIN EN ISO 12944-2腐蝕防護等級C5-M高，RAL 7033  零件號15245.X.110002 離岸設計  應用： 適用于變壓器油。  工作溫度：-50°C / -58°F（223K）至+ 130°C / + 266°F（403K）。
用料 DIN EN 美國材料試驗學會 1個 身體 1.4408 351-CF8M 2 球 1.4408 351-CF8M 3 座圈 聚四氟乙烯/ TFM 4 干 1.4462 A 182-F51 5 填料 聚四氟乙烯 6 杠桿 1.4462 A 182-F51 標準標記符合 符合壓力設備 指令2014/68 / EU（PED）。

15255型，ANSI法蘭

法蘭球閥，不銹鋼， 全等級150，流量入口側的壓力補償孔，閥座PTFE / TFM，帶PTFE環的密封填料，帶杠桿和無鎖裝置，帶ISO 5211安裝墊，面對面面部尺寸 符合ANSI B16.10，法蘭連接acc。符合ANSI B16.5  零件號15255.X.112001 設計-50°C  應用： 適用于變壓器油。  工作溫度：-50°C / -58°F（223K）至+ 120°C / + 248°F（393K）。
用料 DIN EN 美國材料試驗學會 1個 身體 1.4408 351-CF8M 2 球 1.4408 351-CF8M 3 座圈 聚四氟乙烯/ TFM 4 干 1.4401 182-F316 5 填料 聚四氟乙烯 6 杠桿 1.4408 351-CF8M 標準標記符合 符合壓力設備 指令2014/68 / EU（PED）。

15255型	技術數據
標稱尺寸	DN	1/2	3/4	1個	1-1 / 2	2	3	4
尺寸代碼-法蘭ANSI B16.5 150級	X	0400	0600	1000	1400	2000	3000	4000
面對面尺寸	FF	108	117	127	165	178	203	229
高度	H	66	74	87	105	115	166	183
法蘭直徑	D級	89	98	108	127	152	190	229
法蘭寬度	b	11.2	12.7	14.3	17.5	19.1	23.9	23.9
桿長	[R	165	165	200	250	265	390	390
重量	大約公斤	1.78	2.18	3.34	6.30	9.40	20.24	29.18

尺寸以毫米為單位。可根據要求提供其他公稱尺寸。
