瑞士TOOL-TEMP加熱和冷卻裝置技術型號



超高溫水溫機(180℃)的產品特點：

高溫水加熱系列功率6KW-120KW溫度在120℃－180℃；

高溫油加熱系列功率18KW-120KW溫度在250℃－350℃。

功能說明

模溫機由水箱、加熱冷卻系統、動力傳輸系統、液位控制系統以及溫度傳感器、注入口等器件組成。通常情況下，動力傳輸系統中的泵使熱流體從裝有內置加熱器和冷卻器的水箱中到達模具，再從模具回到水箱；溫度傳感器測量熱流體的溫度并把數據傳送到控制部分的控制器；控制器調節熱流體的溫度，從而間接調節模具的溫度。如果模溫機在生產中，模具的溫度超過控制器的設定值，控制器就會打開電磁閥接通進水管，直到熱流液的溫度，即模具的溫度回到設定值。如果模具溫度低于設定值，控制器就會打開加熱器。

普通水加熱系列功率為6KW-30KW溫度在30℃－120℃；

普通油加熱系列功率為6KW-72KW溫度在30℃－200℃；

什么是水溫機？

水溫機跟油溫機大的區別就是，而水溫機是運水式模溫機，油溫機是運油式模溫機。

水溫機顧名思義，是以導熱水作為傳熱媒介的模溫機，通常也叫運水式模溫機、水循環溫度控制機、水加熱器、導熱水加熱器。

特點

在正常大氣壓下，水的沸點是100℃。因此，在不加壓的情況下，水溫機的控制溫度只能小于等于100℃。而高溫水溫機在實際應用中，通過加大管路壓力，可以將水溫機的控溫溫度提高到180℃，從而擴大了水溫機的應用范圍。

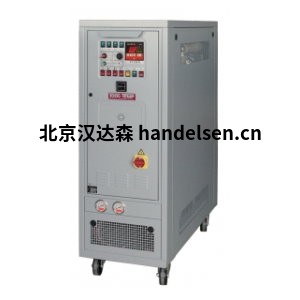

TT-13'502 E

加熱和冷卻裝置

兩回路溫度控制單元和水冷卻器

組合單元用2×6千瓦的加熱能力和8千瓦冷卻能力



裝配有2個獨立的電路：

從+ 10℃1個電路，用于溫度直至+ 90°C

1個電路，用于溫度從+ 10°C到+ 40°C





技術數據：

溫度控制 兩個自我優化的電子微處理器控制器MP-888，具有數字顯示的設置和實際值。

自動溫度監控。

電路 2個獨立電路：

1個溫度范圍為+ 10°C至+ 90°C的

電路1個電路溫度范圍為+ 10°C至+ 40°C的溫度

制冷量

兩個回路都

安裝了8 kW的冷卻壓縮機，風冷的

進氣口位于前部，吹氣位于裝置的側面/后部



加熱能力 2 x 6千瓦

內容水箱 大約 2 x 25升

泵容量 多2 x 4,5巴/大 75升/分鐘

能量消耗 大約 15千瓦

與模具的連接

/

自動注水

3/4“ BSP內螺紋（在兩個回路上）

3/8” BSP內螺紋

尺寸（長×寬×高） 950×660×1'300毫米，含 英尺

噪音等級（3 m距離內） 68分貝

重量 空220公斤

顏色 銀灰色RAL 7001

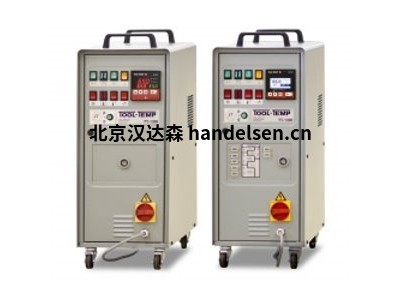

TT-30 / 160

SWITCH-TEMP

帶有兩個溫度回路的加壓水單元，用于循環加熱和冷卻。



運行用途：使用30°C至160°C



的水。該單元可在幾秒鐘內在兩個獨立的回路之間切換。



技術數據： 冷水回路1 熱水回路2

溫度范圍

水

30°C至90°C

100°C至160°C

溫度控制 2個自我優化的電子微處理器控制器MP-888，具有數字顯示設定值和實際值。

自動溫度監控。

流量控制 電子方式，具有數字顯示和小流量的自動控制。

加熱能力 6千瓦 12千瓦

制冷量 大約 90°C時為200 kW 大約 160°C時為80 kW

泵容量

壓力模式 電機

大1,8 kW 6,5巴/大 75升/分鐘 電機

大1,8 kW 6,5巴/大 75升/分鐘

增壓泵 是 是

模具溫度測量 沒有 沒有

泄壓和脫模 是 是

防漏器 沒有 沒有

填充 自動 自動

連接

中等

冷卻水

壓縮空氣

3/4” BSP內螺紋

1” BSP外螺紋

1/4” BSP內螺紋

外型尺寸 1'300×480×1'400毫米，含 腳輪

重量 大約 245公斤為空

顏色 銀灰色RAL 7001

加熱和冷卻時間取決于模具重量。

TT-30 / 160單元設計用于大500 kg的模具重量。

用小模具可以達到快的循環時間。

足夠大的表單渠道也很重要。

如果每個半模都配有一個單獨的單元，則可以更快地完成工作
