Magtrol制動器

MAGTROL INC和MAGTROL SA一直不間斷的提供客戶用于測試、量測和控制扭矩-轉速-功率、載荷-力-重量、張力和位移的高質量產品?？偛吭O(shè)于美國的MAGTROL INC是馬達測試設備、磁滯式剎車器和離合器方面的領導品牌。而位于瑞士的 MAGTROL SA除提供馬達測試設備外，更生產一系列用于測量、監視和控制載荷、力、重量與位移的傳感器。MAGTROL以遍布全世界的優秀銷售和服務團隊，提供客戶全方位的測試和量測解決方案。



常見型號：

Magtrol   TM 303/011

Magtrol   LB 218-111/111

Magtrol   LB 217-111/111

Magtrol   LB 214-011/004

Magtrol   LB 218-011/003

Magtrol   VM6-5kHz

Magtrol   TMHS 315/131

Magtrol   LB 214-011/001

Magtrol   LMU 212/011

Magtrol   LB 217-011/003

Magtrol   LE 218/033

Magtrol   LE 216/033

Magtrol   TM 304/011

Magtrol   AHB-1

Magtrol   HB-3500-2

Magtrol   LB 214-011/002

Magtrol   HB-1750M-2

Magtrol   LB 217-011/001

Magtrol   LE 220/033

Magtrol  LB 218-011/001

Magtrol   TM 308/011

Magtrol   LE 217-S012-D70F7

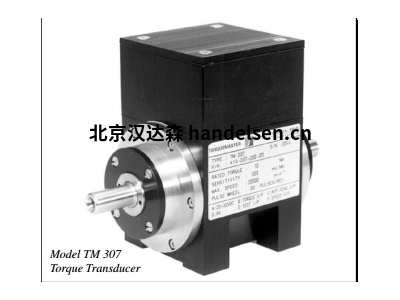

Magtrol   TM 307/011

Magtrol   TM301/011

Magtrol   LB 216-111/101

Magtrol   LB 217-111/101

Magtrol   LB 218-111/101

Magtrol   LB 220-111/101

Magtrol   LB 220-111/111

Magtrol   TM 312/011

Magtrol   LE 512/011

Magtrol   LB 218-011/004



LB 210 系列載荷測量栓





特點：

• 用于從2.5 kN到1250(0.28 tf to 140.5 tf)

kN載荷的測量與過載保護.

• 允許過載：標稱載荷的150%

• 破裂性過載：標稱載荷的500％，不同型號詳見具

體規格.

• 耐機械及化學影響

• 惡劣環境下的理想選擇

• 全電橋模式并具有溫度補償功能的應變片傳感器

• 安裝簡便

• 高可靠性滿足嚴苛的安全要求

• 可提供更多選擇滿足客戶需求

• 可設計特殊尺寸以滿足各種結構要求



簡介：

Magtrol載荷測量栓用于測量載荷與受力，并提供過載保護。安裝有應變片的測量栓用以替代普通的銷軸，可產生比例于被測載荷的信號。Magtrol的LB210系列載荷測量栓于瑞士生產制造，其所采用的高阻抗不銹鋼以及堅固結構，專門設計用于惡劣的工業現場環境。從2.5 kN到1250 kN共有10個標準規格的載荷測量栓可以用于全新的安裝或者替換的安裝當中，并能適用于不同的環境條件。





M a g t r o l載荷測量栓可以單獨使用或者作為一個完整測量系統中的一個部分。Magtrol提供廣泛的載荷-力-重量傳感器用于各種執行條件和精度等級，同我們的載荷監控組件（LMU）一起組成一個理想的安全測量系統，可以連續地監測過載與短路。





應用：

當需要測量施加在機械結構上的力時，所需要的附加設備通常非常昂貴并且難以安裝。替代傳統的不具備測量功能的栓軸，Magtrol的載荷測量栓直接安裝在受力處，為力的測量提供了一個卓越的解決方案。LB210系列載荷測量栓可以用于載荷測量設備，起重機，提升絞車等的過載保護，以及工業安裝和機械生產過程中



設計：

Magtrol載荷測量栓具有2個環裝槽和一個軸向孔。在中空的孔內臨近外部環裝槽處，安裝有全橋配置的應變片傳感器。應變片的安裝位置與方向通過有限元方法（FEM）計算優化得到。



操作原理：

當外力施加在載荷測量栓的量測軸方向上時，應變片將會產生比例于外力的輸出信號。這個信號被內置的集成電路轉換為標準的4-20 mA（LE）電流輸出，或者0-10 V（LU）電壓輸出。線路放大器采用表面貼片器件（SMD）并經適當電路處理防止電磁干擾。





型號：

Magtrol   LB 214-011/004

Magtrol   LB 214-011/001

Magtrol   LB 214-011/002

Magtrol   LB 216-111/101

Magtrol   LB 217-111/111

Magtrol   LB 217-011/003

Magtrol   LB 217-011/001

Magtrol   LB 217-111/101

Magtrol   LB 218-111/111

Magtrol   LB 218-011/003

Magtrol   LB 218-011/001

Magtrol   LB 218-111/101

Magtrol   LB 218-011/004

Magtrol   LB 220-111/101

Magtrol   LB 220-111/111
