德國ELBE離合器分類及型號

高軻 QQ：2850590595   手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn

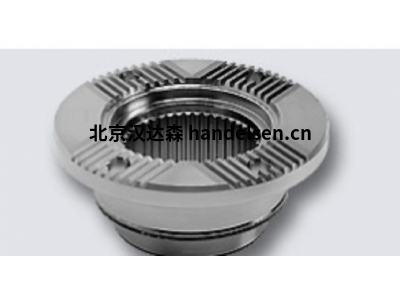

1.十字鋸齒形法蘭

設計：
根據DIN 8667進行交叉鋸齒
感應淬火無鉛接地密封軸承表面
內部夾板
直徑70-205毫米
完成組裝（例如保護板和螺釘）
符合表面涂層 符合客戶要求（例如電鍍層）

2.三角法蘭

設計：
感應淬火無鉛接地密封軸承表面
內部花鍵
可以組裝（包括保護板和螺絲）
各種表面處理（例如噴漆）

3.翼型

設計：
感應淬火無鉛接地密封軸承表面
內部花鍵
提供氮化版本
可以組裝（包括保護板）
尺寸可能從5 C到20 C
定制版本 符合圖紙要求
Elso提供以及優化制造方法和成本改善的建議
工程

4.法蘭軸

設計：
感應淬火無鉛接地密封軸承表面
內部花鍵
外部花鍵
深孔鉆削

5.半輪

設計：
感應淬火無鉛接地密封軸承表面
內部花鍵
提供氮化版本
尺寸1350 – 1810；
軸承直徑30 – 49,3 mm
可以組裝（包括保護板）
可能帶有底漆的粗鍛輪廓

6.集成制動盤的法蘭
半圓形法蘭，帶集成制動盤 半圓形法蘭，帶集成制動盤

設計：
帶集成制動盤的半圓形法蘭
感應淬火無鉛接地密封軸承表面
內部花鍵
外部花鍵
帶底漆的粗鑄件
不同的連接可能性（翼型，符合DIN 8667的鋸齒，半圓形）
鑄件制成
定制版本 符合圖紙要求
Elso提供優化制造方法和成本改善的建議
工程
產品詢問
半圓軛帶集成制動盤 半圓軛帶集成制動盤

設計：
帶有集成式制動盤的半圓軛
感應淬火無鉛接地密封軸承表面
內部花鍵
外部花鍵
帶底漆的粗鑄件
不同的連接可能性（翼型，符合DIN 8667的鋸齒，半圓形）
鋼制
定制版本 符合圖紙要求
Elso提供以及優化制造方法和成本改善的建議
工程
德國ELBE 0D616D104扭矩250NM

德國ELBE 0D620D104扭矩15NM

德國ELBE 0D625D104扭矩20NM

德國ELBE 0D632D104扭矩40NM

德國ELBE 0D640D104扭矩80NM

德國ELBE 0D650D104扭矩120NM

德國ELBE 0D663D104扭矩250NM


1.ELBE精密萬向軸0.600系列：
當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。
硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中
由于采用高質量的特種滾子軸承潤滑脂進行久潤滑，所以接頭完全免維護，因此好用于機械工程領域
與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。
有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。
還提供了表面細化過程的信息。

ELBE 0.600系列：型號：ELBE 0.616.100
Md Max：6到250 Nm
最大偏轉角度45°
加速到5.000轉
ELBE 0.600特點：
標準孔，DIN 6885型內孔，內六角孔
快速連接
長度補償可選
精密萬向接頭
滾針軸承
材料：鋼

2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100
ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用
允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
與萬向節不同，球窩關節不能承受軸向應力。
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成
關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。
提供有關表面再生過程的信息。
通用技術數據
ELBE0.800系列：
最大傾斜角度：35°
扭矩范圍：高達1370 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）


3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100

根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。
各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。
我們強烈建議在不確定情況下咨詢我們的技術咨詢服務
為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。
關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。
提供表面細化過程的信息。

一般技術說明
生產系列0.700：
最大偏轉角度：45°
扭矩范圍：高達450 Nm
材料：11SMnPb 30 k
材料編號1.0718
特殊材料：X 17 CrNi 16-2
材料編號1.4057（耐腐蝕和耐酸）
有關更多詳細信息，請參閱


4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051
扭矩范圍：250 bis 35.000 Nm
最大偏轉角度可達35°
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
無長度補償萬向節
具有長度補償?shù)穆?lián)合中間軸
滾子/或滾針軸承

北京漢達森機械技術有限公司(原名北京漢達森國際貿易有限公司)，總部于2007年在德國成立。

公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務，目前我們是德國、意大利、瑞典等數家工業設備生產商的中國區總代理，其余優勢品牌超過八十個。Elbe公司與我司長期友好合作，每年訂貨量大而且較穩定，為國內多家貿易商提供Elbe一手貨源。

德國Elbe主要產品有:
德國ELBE萬向聯軸器、
德國ELBE萬向節、
德國ELBE離合器、
德國Elbe傳動軸、
德國ELBE十字軸

Elbe萬向軸有9個系列

1.ELBE 精密萬向軸 0.600系列
2.ELBE 球窩萬向軸 0.800系列
3.ELBE 十字萬向軸 0.700系列
4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列

德國ELBE離合器分類及型號，德國ELSO Elbe GmbH & Co. KG公司是一家專業生產聯軸器、傳動軸的生產廠家，產品的使用長久性和性能的可靠性使得該產品在驅動裝置、汽車業、農業中得到廣泛應用?？蛻魧Ξa(chǎn)品性能的信任是ELSO Elbe公司每個部門的生產動力，也是ELSO Elbe公司對每一個出廠產品的一個品質保障。
