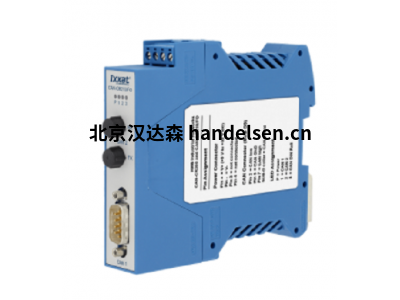

IXXAT Automation中繼器和橋接器CAN-CR200



IXXAT Automation中繼器和橋接器CAN-CR200





CAN-CR200用于對CAN網絡的兩個網段進行電流隔離，并用于創建星形或樹形拓撲。幾個CAN-CR200可以通過集成主干總線連接到CAN集線器。轉發器的一個特殊功能是自動識別并從網絡的其余部分中分離出有缺陷的網段，以便其余網絡可以繼續工作。消除缺陷后，該網段再次切換到網絡中。



電流隔離將CAN網段彼此隔離，并與電源隔離。用于測試備份和系統擴展。



帶有骨干總線的模塊化ISO 11898-2 CAN中繼器



一、技術指標

顯示 傳輸和故障段（三個雙LED指示燈），電源（一個LED）

CAN總線接口 具有CAN扼流圈的ISO 11898-2。兩個Sub-D9連接器和一個骨干總線。集成了CAN終端電阻器（可切換）。

波特率 最高1 Mbit / s

延遲 200 ns（相當于?40 m（?120ft。）總線長度）

電源供應 9-32 V DC，1.5 W典型值，通過端子

電隔離 1 kV，1秒；CAN 1，CAN 2和骨干總線彼此電隔離。

資質認證 CE，F(xiàn)CC

溫度范圍 -20攝氏度... + 70攝氏度

房屋，大小 塑料外殼，22.5 x 100 x 115毫米





二、特點和優點

DIN-Rail主干總線可輕松排列并連接設備

接線簡單，節省成本

系統可靠性更高

幾乎不影響實時行為



三、產品型號：



IXXAT Automation T100 / CS



IXXAT Automation T100 / PS



IXXAT Automation FRC-EP190



IXXAT AutomationSub-D9



IXXAT Automation CAN-IB100/PCIe



IXXAT Automation SUB-D9



IXXAT Automation USB-to-CAN V2



IXXAT Automation Nr.1.01.0121.11020



IXXAT Automation iPC-I 320/PCI II



IXXAT Automation iPC-I 320/PCI II

IXXAT Automation CAN-IB200/PCIe



IXXAT Automation CAN-IB600/PCIe



IXXAT Automation CAN-IB640/PCIe



IXXAT Automation CAN-IB120/PCIe Mini



IXXAT Automation CAN-IB520/PCIe Mini



IXXAT Automation CAN-IB 410/PMC



IXXAT Automation CAN-IB 810/PMC



IXXAT Automation CAN-IB630/PCIe



IXXAT Automation CAN USB-to-CAN



IXXAT Automation CAN-CR100



IXXAT Automation CAN-CR110/FO



IXXAT Automation CAN-CR120/HV



IXXAT Automation CAN-CR200



IXXAT Automation CAN-CR210/FO



IXXAT Automation  CAN-CR220



IXXAT Automation  CAN-CR300



IXXAT Automation  NT 200/420



IXXAT  CAN@net NT 100



IXXAT  CAN@net NT 200/420





HMS的IXXAT拓撲組件已在許多不同的應用領域中成功建立，無論是在通信系統網絡的測試臺，生產系統還是充電站中，用于系統保護和噪聲控制。
